RovoCam 概要

RovoCam Hero 1

HDBaseT と 4K/HD カメラの統合

RovoCam は 産業、企業、セキュリティ、オーディオビジュアル業界、放送用アプリケーション向けに開発された、AJA 初のコンパクトカメラです。RovoCam の HDBaseT インターフェイスはカテゴリー 5e/6 のシングルケーブル経由で UltraHD ビデオのコントロール、給電、オーディオ、RS-232 をサポートします。

対応するレシーバーは次の 2 製品です。

RovoRx-HDMI は HDMI 出力とステレオオーディオ出力、コントロールや電力供給の機能をシンプルに統合しています。RovoRx-SDI は、6G/3G-SDI 出力と HDMI 出力の両方に対応し、さらにゲンロックやその他プロフェッショナルな機能を搭載しています。

どちらの製品も Power over HDBaseT (PoH) により、電源から遠く離れた場所にある Rovocam にも電源供給が可能です。両製品のインターフェイスは RovoControl です。Mac と PC に対応する強力なコントロールソフトウェアで、RovoCam の多数の先進的な機能を完全に制御します。

1321-hand rovo

優れた光学性能、シンプルな送出

RovoCam のレンズは、12 倍光学ズームと組み合わせることで 20 倍となるソニースーパーレゾリューションズームという素晴らしいソニー光学技術と、オートもしくはマニュアルで利用できるフォーカス性能が一体化されています。それらはすべて、Sony の VISCA プロトコルによって簡単にリモートコントロールが可能です。

RovoCam には、裏面照射型 CMOS センサーを搭載した Sony 製の 4K カメラモジュール (Sony FCB-ER8300) と Sony の高性能画像処理技術が組み込まれています。

このカテゴリーに属する他のカメラと異なり、RovoCam は 統合された HDBaseT インターフェイスを通じて、非圧縮ビデオ、電力、ステレオオーディオ、RS-232 による制御信号を最大 100m のカテゴリー 5e/6 ケーブル 1 本で伝送できます。

1 本のケーブルを接続するだけで多くの機能と電力を供給できるので、設備やカメラのセットアップ、占有スペースが劇的に簡略化されます。

1331-siza

離れた場所から操作と給電。
すべてをたった 1 本のケーブルで。

HDBaseT は RovoCam の中心技術です。

RovoCam には HDBaseT トランスミッターが統合されています。HDBaseT を用いることにより、最大 100mのケーブル長を持つ、手頃な価格で入手できる標準的なカテゴリー 5e/6 ケーブルを利用できるだけでなく、RovoCam の非常に美しい UltraHD/HD 映像、オーディオ、カメラコントロール、そして電力を RovoCam に供給します。

RovoCam に統合されている HDBaseT インターフェイスにより、たった 1 本のシングルカテゴリー 5e/6 ケーブルで非圧縮ビデオ、ステレオオーディオ、VISCA カメラコントロール、電力を伝送できるので、かつてないほどシンプルに設置可能です。

接続端子 :

  • カメラとの間で通信やコントロール、非圧縮ビデオ、オーディオ、電力を 1 本のカテゴリー 5e/6 ケーブルで伝送する HDBaseT (RJ-45) 端子 × 1
  • 3.5mm マイクオーディオ入力× 1
  • 3.5mm RS-232 入力× 1
  • 電源端子× 1

インストールも操作もシンプルです。

注 : 電力と RS-232 コントロール機能を HDBaseT インターフェイスから供給する場合には、RovoCam に搭載された電源端子と RS-232 端子は使用する必要がありません。

angled rovo REV1

頑丈、高信頼、魅力的

堅牢性と耐久性を兼ね備えたアルミニウムを外装に持つ、信頼性が高く実用的でコンパクトな RovoCam は、小型で軽量な形状のおかげで、いかなる環境下でも簡単に取り付けることが可能です。三脚、舞台、会議室からセキュリティカメラまで RovoCam はどこへでもお望みの場所に持ち出すことができ、簡単に取り付けられます。

RovoCam は定評のある Sony アウトドアハウジングと互換性があり、屋外での使用に際し確実に信頼できる性能を発揮します。

rovocontrol ui

RovoControl

RovoControl は、AJA が 提供する Mac/Windows/Linux 対応の無料ソフトウェアです。1 台もしくは複数台の RovoCam のズームやフォーカス、アイリスといったカメラの主要な機能の制御をシンプルに行えるように設計されています。また、UltraHD フレーム内の 1080p ボックスを移動させて行う RovoControl 独自の電子 PTZ により、HD 出力時にパンとチルトを行えます。

RovoControl v2.0 ソフトウェアの特徴

  • ズーム、フォーカス、アイリスの制御
  • UltraHD フレーム内を 1080p ボックスの関心領域 (ROI) を移動させることでパンとチルトを行う HD 切り出しワークフローに対応した電子 PTZ
  • UltraHD と HD の間で動的に解像度を切り替え
  • 電子 PTZ 設定を含むローカルプリセットの保存と読み込み
  • マルチカメラワークフロー向けのクローンカメラ設定
  • Windows と Mac OS X に対応

もっと詳しく

rovo workflow2

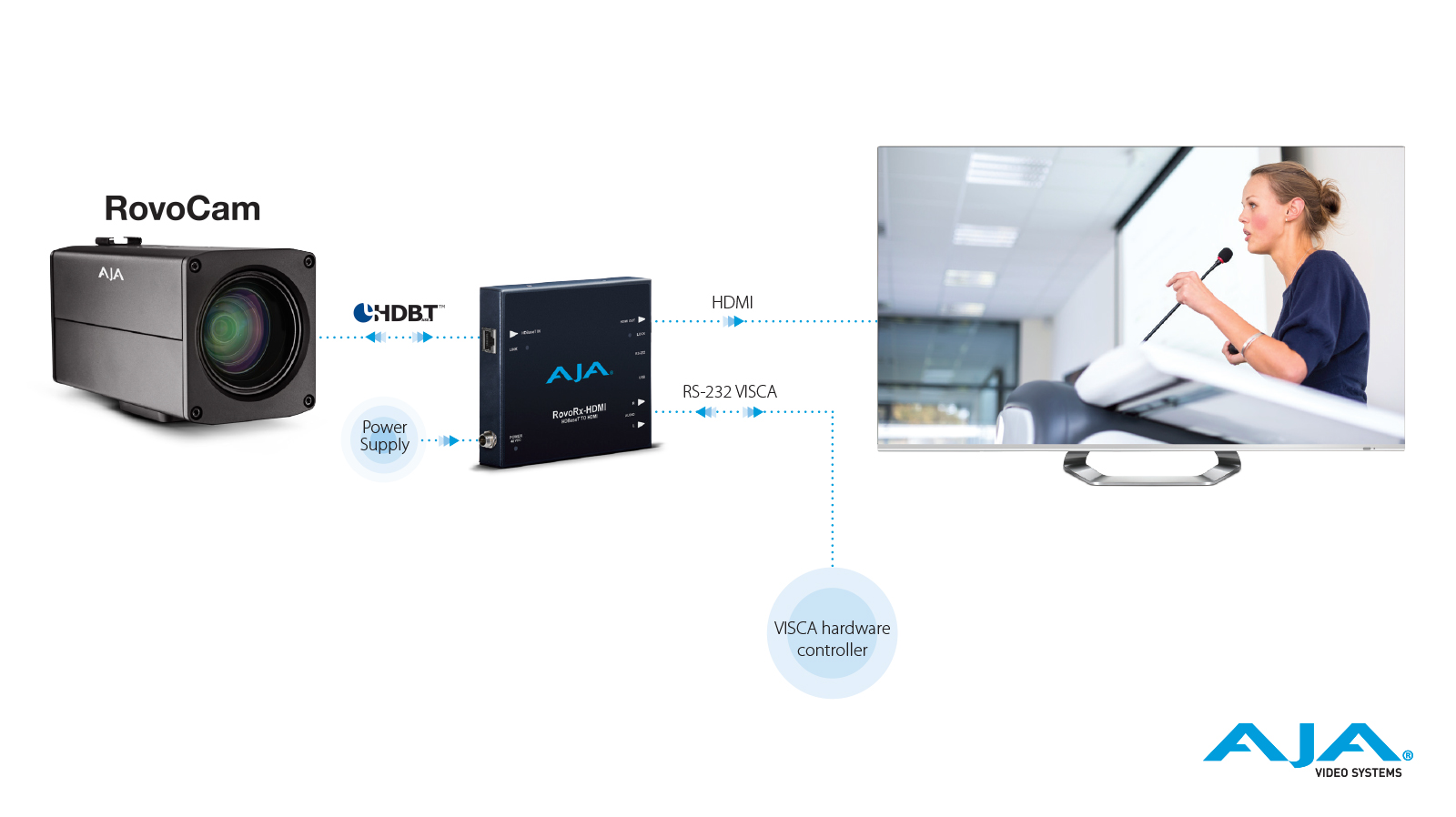

強力な光学系と簡単な伝送の出会い

RovoCam と RovoRx-HDMI を同時に使用することで HDBaseT の能力が発揮されます。ビデオ信号、カメラコントロール、オーディオおよび電力を同時にたった 1 本の標準的なカテゴリー 5e/6 ケーブルで伝送します。

RovoRx-HDMI の HDBaseT レシーバーにより、モニタリングに適した HDMI 1.4b ビデオ出力、オーディオ出力、そして完全にカメラを制御できる RS-232/VISCA を利用できます。VISCA コントロールは対応機器からの制御信号を引き渡します。ジョイスティックコントローラもしくは、COM ポートを搭載したコンピュータによるソフトウェアコントロールなどに対応しています。

RovoRx-HDMI レシーバーユニットとカメラを接続するだけで撮影の準備は整います。

拡大表示

controller1

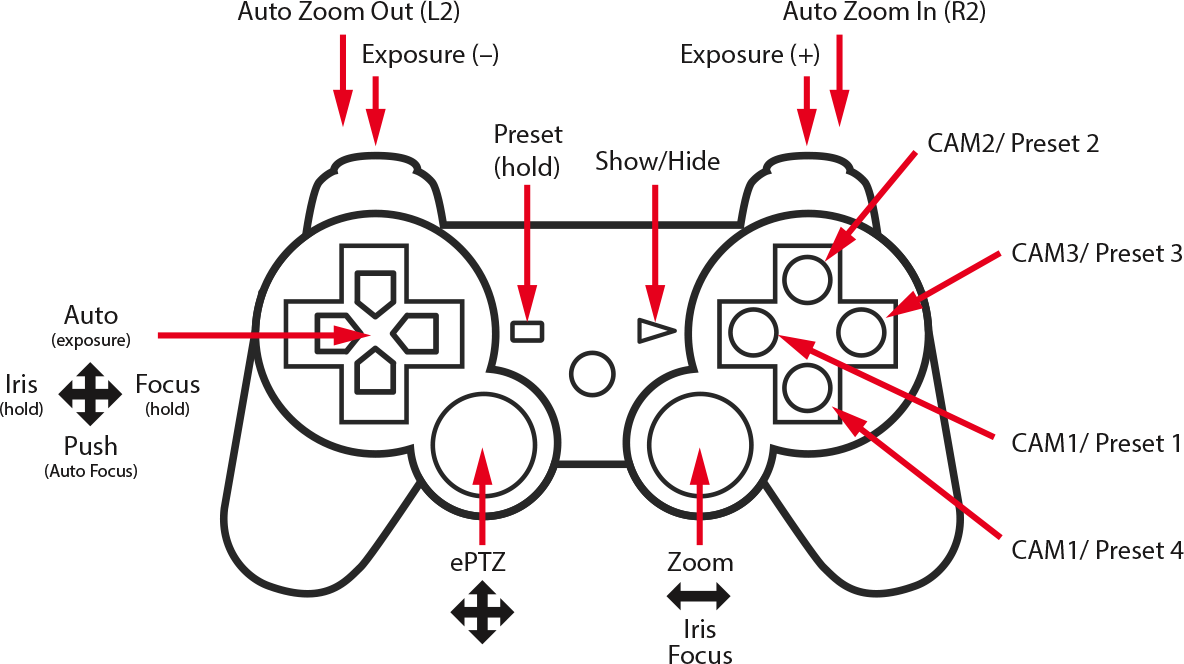

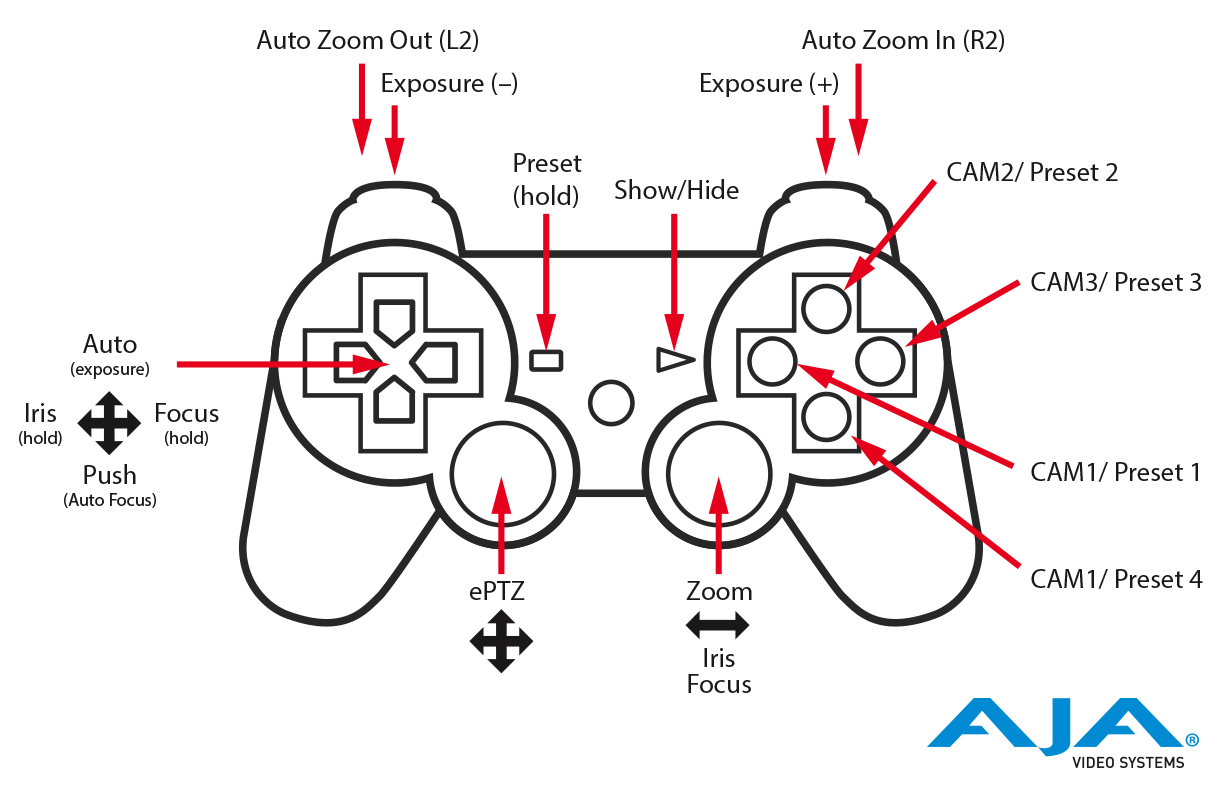

完全にコントロール

柔軟性のあるソフトウェアとハードウェアに対応した RovoCam はシンプルに操作できます。

RovoCam は業界標準の Sony VISCA プロトコルに対応しているため、ローカルの RS-232 で接続でき、HDBaseT 経由のシングルカテゴリー 5e/6 ケーブル越しでも操作が可能です。

互換性のあるジョイスティック付きハードウェア、もしくは RocoSoft 社製 PTZJoy Camera Control Software や Serial Port Tool 社製 PTZ Controller (version 3.2) などのソフトウェア経由のどちらでも操作を行えます。

1591-lg rovorx sdi size5

RovoRx-SDI

RovoCam の素晴らしい UltraHD/HD 映像は、RovoRX-SDI と RovoControl を使用すると、遠隔で操作したり表示したりできます。

RovoCam よりも高いフレームレートの HDBaseT ワークフローにも対応可能な RovoRX-SDI は、RovoCam と対になる UltraHD/HD HDBaseT ミニコンバーターレシーバーです。4 ポートの 6G/3G-SDI 出力と HDMI によるビデオとオーディオの出力により UltraHD と HD のワークフローに対応します。

RovoCam のビデオとオーディオを、カメラから最大 100m 離れた場所で受信することができ、6G/3G-SDI 対応のモニターやルーター、レコーダーや HDMI 対応のテレビやその他のデバイスに同時に出力します。

RovoRx-SDI の HDBaseT 端子はカメラの非圧縮ビデオ、オーディオ、電力、コントロールに対応しています。そして、それらの機能をシングルカテゴリー 5e/6 ケーブル 1 本で伝送します。ケーブルの取り回しやシステムインテグレーションを大幅に簡素化します。

RovoRx-SDI 独自の HDBaseT 信号を分配する DA モードは、HDBaseT 伝送オプションの素晴らしい機能拡張です。

RovoRx-SDI の接続端子:

  • 6G/3G-SDI 出力× 4
  • HDMI UltraHD/HD 出力 × 1
  • HDBaseT ソースから複数の SDI 信号に分配する DA モード
  • RCA ステレオオーディオ出力 × 1
  • USB × 1
  • 双方向の RS-232 × 1
    • HDBaseT (RJ-45) 端子 × 1
    • カメラとの間で、電力、コントロールを 1 本のカテゴリー 5e/6 ケーブルで伝送

もっと詳しく

rovo rx hdmi

RovoRx-HDMI

受信と伝送

RovoRX-HDMI を使用して RovoCam の素晴らしい UltraHD/HD 映像をリモートでコントロールや表示を行うことができます。

RovoRx-HDMI は HDMI ビデオとオーディオ出力が統合された UltraHD/HD 対応の HDBaseT レシーバーで、RovoCam からの出力を受信するため特別に設計されています。 RovoCam のビデオとオーディオを、カメラから最大 100m 離れた場所で受信することができ、HDMI 対応のテレビやその他のデバイスに出力します。

RovoRx-HDMI の HDBaseT 端子は非圧縮ビデオ、オーディオ、電力、コントロールに対応しています。そして、それらの機能をシングルカテゴリー 5e/6 ケーブル 1 本で伝送しますので、ケーブルの取り回しやシステムインテグレーションを極めて単純化することが可能です。

RovoRx-HDMI の接続端子 :

  • UltraHD/HD HDMI 出力 × 1
  • RCA オーディオ出力 × 1
  • USB × 1
  • RS-232 出力 × 1
  • HDBaseT (RJ-45) 端子 × 1
    • カメラとの間で、電力、コントロールを 1 本のカテゴリー 5e/6 ケーブルで伝送

もっと詳しく

仕様

技術仕様

カメラモジュール

  • Sony FCB-ER8300

ビデオフォーマット

  • (UltraHD) 3840x2160p 25, 29.97
  • (HD) 1080p 50, 59.94
  • (HD) 1080i 50, 59.94
  • (HD) 720p 50, 59.94
  • (SD) 720x480p 59.94
  • (SD) 720x576p 50

ピクセルフォーマット

  • YUV 4:2:2
  • RGB 4:4:4

センサー

  • プログレッシブスキャン CMOS、1/2.3 3840x2160 8.93 メガピクセル

画像処理

  • ノイズリダクション (2D/3D)
  • Visibility Enhancer ICR (連続) Slow AE
  • 高感度性
  • ガンマ
  • キャラクタージェネレーター
  • Defog
  • カラーエンハンスメントピクチャーエフェクト
  • 球面プライバシーゾーンマスキング
  • E-Flip

レンズ

  • 焦点距離:3.9mm〜46.8mm

フォーカス

  • オート、マニュアル、ワンプッシュトリガーモード

レンズコントロール

  • ズーム、フォーカス、アイリス、IRCS

F 値

  • 1.8〜2.0

水平画角

  • 70.7 度 (ワイド側)、6.2 度 (テレ側)

倍率

  • 12 倍光学ズーム、20 倍 ソニースーパーレゾリューションズーム

デジタルズーム

  • 12 倍

スーパーレゾリューションズーム

  • UHD: 1.67 倍 (12 倍光学ズームとの組み合わせで最大 20 倍)
  • HD: 2.0 倍 (12 倍光学ズームとの組み合わせで最大 24 倍)

ホワイトバランス

  • オート、オートトレースホワイトバランス (ATW)、屋内、屋外、ワンプッシュ、マニュアル、ナトリウムランプ

デジタルビデオ出力

  • HDBaseT (RJ-45、要レシーバー機)
  • Cat 5e 70m (230 ft) または Cat 6a 100m (328 ft)

アナログオーディオ入力

  • 3V PiP (プラグインパワー) 搭載 3.5mm TRS 入力 x 1

コントロール

  • RS232/VISCA カメラ制御をサポートする 3.5mm TRS 入力 x 1
  • ※RovoRx-HDMI からの RS-232 制御も可能

ユーザーインターフェイス

  • VISCA 対応のコントロールソフトウェアとハードウェア
  • AJA コントロールソフトウェア
  • 3.5mm TRS ケーブル接続による RS-232 制御をサポートする USB ポート x 1

サイズ (W x D x H)

  • 71mm x 149.9mm x 91.4mm (2.8 インチ x 5.9 インチ x 3.6 インチ)
    • トライポッドマウントおよびコールドシューを含む

重量

  • 1.0 kg (2.2 lbs)

電源

  • 10-12VDC、2 ピン、接続可能なターミナルブロック、最大 0.6A
  • HDBaseT からの 電源供給、標準 6W、最大 8W
  • IEEE802.3af-2003 mode A 準拠、標準 6W、最大 8W

使用環境

  • 動作温度 : 0℃ から 40℃ (32F から 104F)
  • 動作高度 : 3,000m 未満 (10,000ft 未満)
  • 相対動作湿度 : 10% から 90%, 結露なきこと
  • 保管温度 : -40℃ から 60℃ (-40F から 140F)
