KUMO

コンパクトな SDI ルーター

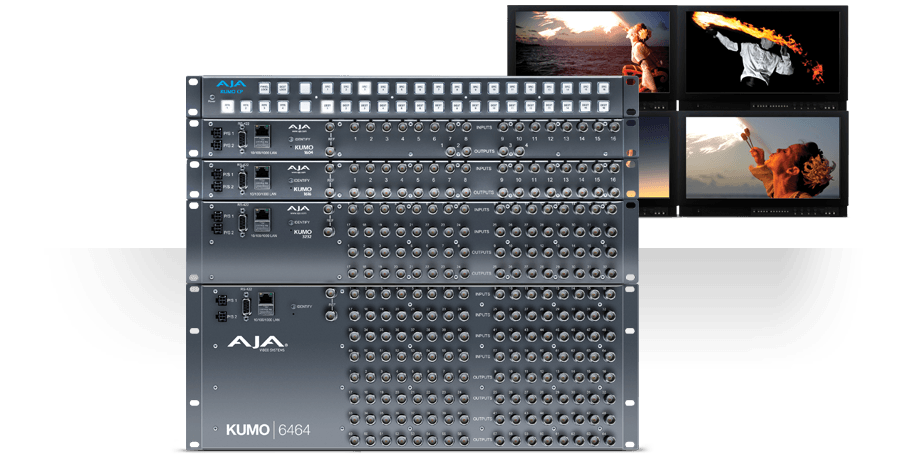

kumo group

コンパクトで堅牢な KUMO コンパクト SDI ルーターは、重要なプロダクション環境向けに構築されており、お求めやすい価格で SMPTE の標準規格を上回る柔軟性とクオリティを提供します。 KUMO SDI ルーターシリーズは次の 4 製品がラインアップされています。KUMO 6464 は 64 系統の 3G-SDI 入力と出力に対応し、KUMO 3232 は 32 系統の 3G-SDI 入力と出力に対応、KUMO 1616 は 16 系統の 3G-SDI 入力と出力に対応します。また、KUMO 1604 は 16 系統の 3G-SDI 入力と 4 系統の 3G-SDI 出力に対応します。

KUMO 概要

Back view Kumo 6464

KUMO 6464

KUMO 6464 は、スリムでコンパクトな 4RU の筐体で、3G-SDI ビデオとエンベデッドオーディオの 64 入力 / 64 出力を実現しています。最大で 3G-SDI の、あらゆる SDI ベースの信号に対応しています。対応する信号には HD 信号および 4K/UltraHD 信号も含まれます。

詳細はこちら

Back view Kumo 3232

KUMO 3232

ルーティングのニーズの高まりに応じて、KUMO 3232 は 32 入力 / 32 出力まで許容数を拡張可能です。大規模な環境や高密度な施設に最適です。

詳細はこちら

Back view Kumo 1616

KUMO 1616

中規模な施設や中継車向けに KUMO 1616 は、16 系統の 3G-SDI 入力と 16 系統の 3G-SDI 出力を備えています。複数台のカメラやモニター、編集システム、テープデッキおよびファイルベースのレコーダーなどを組み合わせたシームレスなワークフローを実現するのに最適な大きさです。

詳細はこちら

Back view Kumo 1604

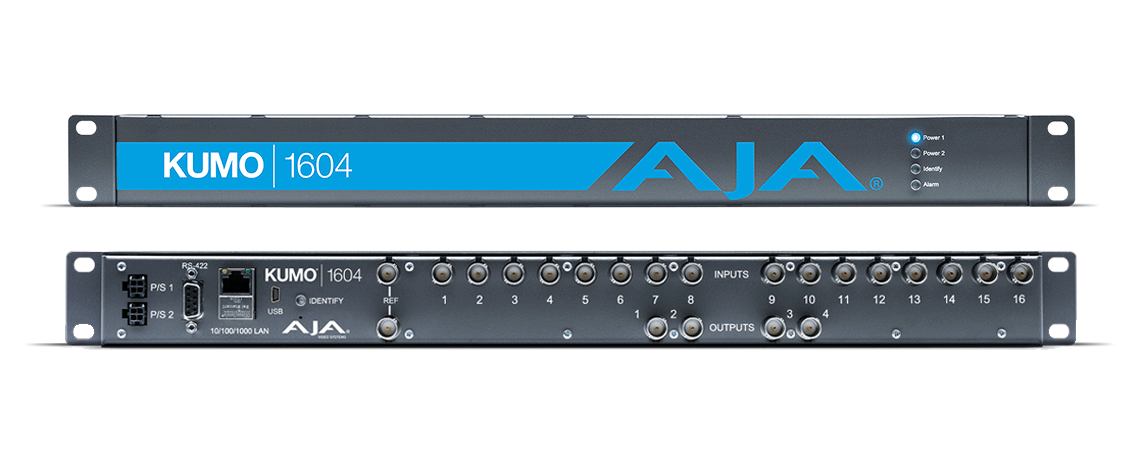

KUMO 1604

16 系統の 3G-SDI 入力と 4 系統の 3G-SDI 出力を備えた KUMO 1604 は、一般的な AV 環境や社内の会議室に適しています。複数台の異なるカメラやコンピューター、その他ビデオデバイスから、数台のモニターやプロジェクターへのルーティングニーズに対応します。

詳細はこちら

Front on Kumo CP

KUMO CP

KUMO CP はKUMO 1604, KUMO 1616, KUMO 3232 をスタンドアロンもしくはネットワーク経由で使うことができるオプションの 1RU コントロールパネルです。

詳細はこちら

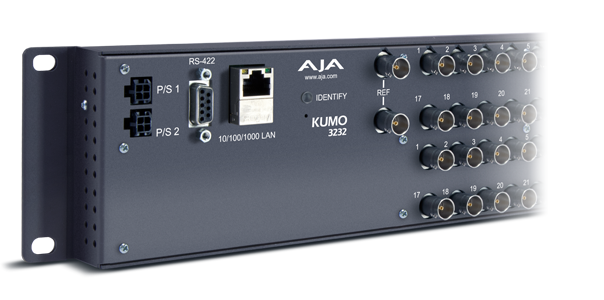

468-KUMO support 1x

4K、3G、HD、SD に対応

施設やモバイルユニットのアップグレードは、必ずしも一度に処理できるものではありません。同じアーキテクチャの中に信号が混合して共存しなければならない場合は、ある程度のオーバーラップがあります。KUMO ルーターは、いかなるアップグレードにも適するように設計されています。

KUMO ルーターは、簡単な設定変更でデュアルまたはクワッドポートルーティング用に連動した構成ができるため、Dual Link、4K、UltraHD ワークフロー向けの複数の入出力をまとめることが可能です。これにより、制作環境全体やポストプロダクション環境全体で、非圧縮信号または 4K/UltraHD Raw 信号をシームレスにルーティングすることが可能になります。必要に応じてルーターを再び HD/SD 操作に切り替えれば、設備内のほぼすべての形式を柔軟にルーティングできます。

495-211-features cameos block3

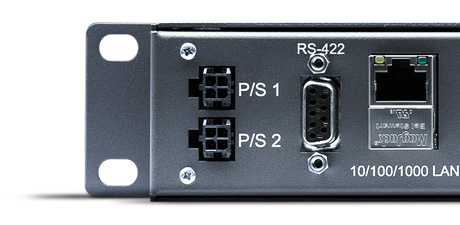

冗長電源

ルーターは、設備の中心にあるインフラストラクチャの重要な部分です。ダウンタイムは許されません。重要な設備では特にもってのほかです。

全ての KUMO ルーターには、予期せぬ停電状況が発生しても稼働し続けるようにデュアル冗長電源が採用されています。電源がオフラインになると、フロントパネルのインジケータと Web UI 警告による通知がされますので、ルーターが動作しているうちに交換することができます。

486-kumo industry support

業界をリードするサポート

AJA の技術サポートは、業界で最も優秀なサポートの 1 つで、無料で提供されています。AJA のサポートチームは、KUMO のインストールや設定、操作方法などお客様の抱えるあらゆる問題の解決をお手伝いし、お客様のシステムができるだけ早く確実に稼働するようにします。また、すべての KUMO 製品は、5 年間保証と AJA のハイレベルな交換ポリシーによって保護されているため安心です。交換が必要と判断された場合には、AJA から交換品を送付いたします。

技術仕様

技術仕様

ビデオフォーマット

  • 270Mbps, 1.5Gbps, 3Gbps SDI, SMPTE-259/292/424
  • 270Mbps DVB-ASI
  • フォーマット非依存、10Mbps-3Gbps

デジタルビデオ入力

  • 3G-SDI 入力
  • KUMO 1604, BNC x 16
  • KUMO 1616, BNC x 16
  • KUMO 3232, BNC x 32
  • KUMO 6464, BNC x 64

デジタルビデオ出力

  • 3G-SDI 出力
  • 非逆転
  • KUMO 1604, BNC x 4
  • KUMO 1616, BNC x 16
  • KUMO 3232, BNC x 32
  • KUMO 6464, BNC x 64

ケーブルイコライゼーション

  • 3Gbps、140m
  • 1.5Gbps、200m
  • 270Mbps、400m

リクロッキング

  • 270Mbps, 1.483Gbps, 1,485Gbps, 2.966Gbps, 2.970Gbps
  • 自動レート選択
  • 自動リクロッカーバイパス

モード切り替え

  • Single Link、Dual Link、Quad Link モード
  • SMPTE RP-168 ごとに垂直ブランキング

リファレンス入力

  • 外部 BNC x 2
  • ルーピング、ターミネートなし
  • ブラックバーストまたは 3値シンク

ネットワークインターフェイス

  • 10/100/1000 Ethernet (RJ-45)
  • Grass Valley 基準のプロトコル
  • リモートコントロールのためのエンベデッドウェブサーバー

シリアルインターフェイス

  • DB-9 メス x 1、RS-422
  • Grass Valley 基準のプロトコル

サイズ (W x D x H)

  • KUMO CP : 482.6mm x 33.0mm x 44.5mm (19.0 インチ x 1.3 インチ x 1.75 インチ)
  • KUMO 6464 : 482.6mm x 38.1mm x 178.0mm (19.0 インチ x 1.5 インチ x 7 インチ)
  • KUMO 3232 : 482.6mm x 38.1mm x 89.0mm (19.0 インチ x 1.5 インチ x 3.5 インチ)
  • KUMO 1616 : 482.6mm x 38.1mm x 44.5mm (19.0 インチ x 1.5 インチ x 1.75 インチ)
  • KUMO 1604 : 482.6mm x 38.1mm x 44.5mm (19.0 インチ x 1.5 インチ x 1.75 インチ)

重量

  • KUMO CP : 0.6 kg (1.2 lb)
  • KUMO 6464 : 4.2 kg (9.2 lb)
  • KUMO 3232 : 2.1 kg (4.6 lb)
  • KUMO 1616 : 0.7 kg (1.4 lb)
  • KUMO 1604 : 0.6 kg (1.2 lb)

電源

  • 100-240 VAC 50/60 Hz、9-17 VDC, 公称 12 VDC、冗長化電源 (オプション)
  • KUMO CP : 4 watts、1.5A 12VDC
  • KUMO 6464 : 35 watts、2.9A 12VDC
  • KUMO 3232 : 26.4 watts、2.2A 12VDC
  • KUMO 1616 : 20 watts、1.8A 12VDC
  • KUMO 1604 : 7.5 watts、0.8A 12VDC

環境

  • 動作温度 : 0℃ から 40℃ (32°F から 104°F)
  • 保存温度 : -40℃ から 60℃ (-40°F から 140°F)
  • 動作湿度 : 10% から 90% (結露なきこと)
  • 動作高度 : 3,000m 未満 (10,000ft 未満)

付属品

  • 電源アダプタ x 1
  • 電源ケーブル x 1
  • 保証書

※本製品はRoHs対応製品です。
