KUMO 1616

コンパクトな 16x16 3G-SDI ルーター

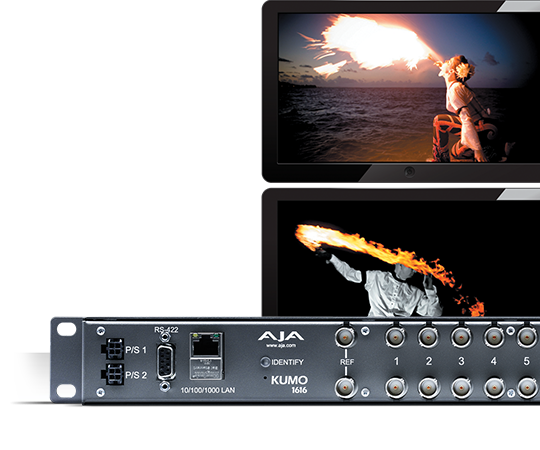

kumo-1616 header1

16 系統の 3G-SDI 入力と 16 系統の 3G-SDI 出力を持つ KUMO 1616 は中規模の施設や中継車に適し、ちょうど良いサイズで複数のカメラ、モニター、編集システム、テープデッキおよびファイルベースのレコーダーの組み合わせをシームレスなワークフローに統合します。

KUMO 1616 概要

1552-kumo stack1

コンパクトルーティング

コンパクトな SDI ルーターは、強力な信号制御を提供し、SDI、HD-SDI、3G-SDI の各信号において SMPTE の仕様を上回る品質で放送仕様に完全に対応します。1RU、2RU、4RU サイズの筐体は奥行きがわずか数インチとコンパクトなため、移動型のスポーツ中継車から編集室、企業のビデオ施設、ライブ劇場の A/V 設備まで、様々な放送や制作およびポストプロダクション環境で活躍します。

KUMO SDI ルーターは次の 4 つのモデルから利用できます。 64 系統の 3G-SDI 入力と出力に対応した KUMO 6464、32 系統の 3G-SDI 入力と出力に対応した KUMO 3232、16 系統の 3G-SDI 入力と出力に対応した KUMO 1616、また 16 系統の 3G-SDI 入力と 4 系統の 3G-SDI 出力に対応した KUMO 1604 があります。

210-features cameos block2

強力な信号制御

強力なクロスポイントルーティングマトリクスにより、追加のパッチパネルや分配増幅器を必要とすることなく、あらゆる入力を任意の数の出力にマッピングすることができます。 1入力を全ての出力先へルーティングする場合、手頃な分配増幅器として KUMO を使用できます。このように使用すると、KUMO 1616 は複数の分配増幅器に取って代わるものになります。

簡単な設定変更により、着々と進んでいる 4K ワークフローの普及に併せて、KUMO ルーターを発展できます。KUMO ルーターは、連動した Dual (2系統) または Quad (4系統) のポートルーティングが設定できるため、Dual Link、4K、UltraHD ワークフロー向けに複数の入力や出力をグループ化することが可能です。これにより、プロダクションあるいはポストプロダクション施設の至る所で、非圧縮または 4K/UltraHD Raw 信号のシームレスなルーティングが可能となります。施設内のあらゆるフォーマットを柔軟に切り替えることができ、必要に応じてルーターを HD/SD 操作 (モード) に戻すことも可能です。

1554-474-eye pattern 1x

放送品質

重要な放送、プロダクション、ポスト環境のために設計された KUMO ルーターは、SMPTE 仕様を上回り、業界内で高い評価を得ている AJA 品質で構築されています。また、高価な構成要素で構成されたデュアル冗長電源が使用されており、予期せぬトラブルで一方の電源が遮断された場合にも、最高品質の信号クオリティと最大限の稼働時間を確保します。

1555-477-KUMO software 1x

簡単な設置と構成

KUMO ルーターは組み込み Linux で動作しており、追加のソフトウェアなしでネットワーク機能と Web ブラウザ経由の強力な HTTP コントロールとモニタリングをサポートします。
KUMO の自動検出 Bonjour™/Zeroconf プロトコルにより、ネットワーク構成が自動的に行われるため、KUMO をネットワークに接続するだけで、システムの自己設定が行われ、使用可能な状態になります。

標準のネットワーク構成を用いて、デフォルトの IP アドレスで各 KUMO にアクセスすることも可能です。Web ブラウザを使用して KUMO に接続することで、TCP/IP 設定を完全に構成することができ、KUMO ルーターの選択や命名、接続元 (入力) と接続先 (出力) の命名など、すべての操作機能が行えます。

KUMO ルーターは、業界標準の RS-422 (Grass Valley ネイティブプロトコル) または Ethernet を使用する既存のインフラと簡単に統合することができます。Ethernet ネットワークの接続性により、ネットワーク接続しているデバイス上の Web ブラウザからすべての KUMO ルーターの制御も可能です。これによって、どんな場所からでも必要に応じて操作することが可能になります。

213-features cameos block5

KUMO コントロールパネル

KUMO CP はオプションの 1RU コントロールパネルで、スタンドアロンまたはネットワーク構成で使用できます。

Ethernet を介して KUMO ルーターと同じネットワークに KUMO CP を接続すると、コンピューターを必要とすることなく、どこからでも完全に制御できるようになります。1つのコントロールパネルから最大 4台の KUMO ルーターが制御できます。

1607-483-kumo affordable

手頃な価格

中継車、編集室、あるいは AV フライパックであろうと、予算にあった金額で必要とするルーティング性能は手に入ります。KUMO ルーターは非常にお求めやすい価格で、従来の DA の代わりに使用し、複数の場所に信号を分配させることが可能です。KUMO ルーターは最高の品質基準を維持しながら、信じられないほどの価格とパフォーマンス率を提供します。

技術仕様

技術仕様

ビデオフォーマット

  • 270Mbps, 1.5Gbps, 3Gbps SDI, SMPTE-259/292/424
  • 270Mbps DVB-ASI
  • フォーマット非依存、10Mbps-3Gbps

デジタルビデオ入力

  • 3G-SDI 入力
  • BNC x 16

デジタルビデオ出力

  • 3G-SDI 出力
  • 非逆転
  • BNC x 16

ケーブルイコライゼーション

  • 3Gbps、140m
  • 1.5Gbps、200m
  • 270Mbps、400m

リクロッキング

  • 270Mbps, 1.483Gbps, 1,485Gbps, 2.966Gbps, 2.970Gbps
  • 自動レート選択
  • 自動リクロッカーバイパス

モード切り替え

  • Single Link、Dual Link、Quad Link モード
  • SMPTE RP-168 ごとに垂直ブランキング

リファレンス入力

  • 外部 BNC x 2
  • ルーピング、ターミネートなし
  • ブラックバーストまたは 3値シンク

ネットワークインターフェイス

  • 10/100/1000 Ethernet (RJ-45)
  • Grass Valley 基準のプロトコル
  • リモートコントロールのためのエンベデッドウェブサーバー

シリアルインターフェイス

  • DB-9 メス x 1、RS-422
  • Grass Valley 基準のプロトコル

サイズ (W x D x H)

  • 482.6mm x 38.1mm x 44.5mm (19.0 インチ x 1.5 インチ x 1.75 インチ)

重量

  • 0.7 kg (1.4 lb)

電源

  • 100-240 VAC 50/60 Hz、9-17 VDC, 公称 12 VDC、冗長化電源 (オプション)
  • 20 watts、1.8A 12VDC

環境

  • 動作温度 : 0℃ から 40℃ (32°F から 104°F)
  • 保存温度 : -40℃ から 60℃ (-40°F から 140°F)
  • 動作湿度 : 10% から 90% (結露なきこと)
  • 動作高度 : 3,000m 未満 (10,000ft 未満)

付属品

  • 電源アダプタ x 1
  • 電源ケーブル x 1
  • 保証書

※本製品はRoHs対応製品です。
