概要
AJA の Dante AV 4K-T と Dante AV 4K-R は、Dante AV Ultra (JPEG 2000) コーデックを利用したソリューションです。 1 GigE IP ネットワーク上で、映像信号を業界標準の Dante Audio-over-IP プラットフォームと一緒に使用できるようにします。
Dante AV 4K-T、Dante AV 4K-R はどちらも、最大 4K/UltraHD までの Dante AV Ultra 信号に対応し、12G-SDI と HDMI 2.0 の入力または出力が行えます。Dante AV は、AJA Video と Audinate Dante に期待する使いやすさ、シームレスな複数メーカー製品間での相互運用性、統合制御機能を提供します。
概要
AJA Dante AV 4K-T と 4K-R 紹介ビデオ
このビデオでは Dante AV とは、どんな製品で何ができるのか、誰に向けた製品なのかを紹介します。この新しい AV-over-IP エコシステムは、一般的な 1GigE ネットワーク上で、見た目に劣化のない高品質な映像を超低遅延で転送します。
主な機能
- 最大 4K/UltraHD 60p の RGB/4:4:4 HDR ビデオを見た目上の劣化なく超低遅延で伝送
- 費用対効果の高い 1 GigE ネットワークで動作する Dante AV
- ネットワーク効率に優れた JPEG 2000 コーデックを使用した、より高精度なビデオを実現する Dante AV Ultra
- 常時アライメントされたビデオ/オーディオ信号であり、Dante Controller 上で個別にルーティング可能なオーディオストリームとビデオストリーム
- リアルタイム HDMI HDR インフォフレームデータをレポート
- macOS と Windows で Audinate 社の Dante Controller および Dante Domain Manager ソフトウェアに対応
Dante AV 4K-T
エンベデッドオーディオ入りの 12G-SDI / HDMI ビデオを Dante AV Ultra JPEG 2000 にエンコード
- Dante AV Ultra トランスミッター (JPEG 2000)
- 4K/UltraHD/2K/HD/VESA
- HDR 対応
- 12G-SDI 入力と HDMI 2.0 入力
- 1 GigE POE+ IP
- Dante Controller ソフトウェア互換、ビデオ、オーディオ、KVM、VISCA、IR (赤外線) のルーティングを実現
- 5 年間保証
Dante AV 4K-R
Dante AV Ultra JPEG 2000 を エンベデッドオーディオ入りの 12G-SDI / HDMI ビデオにデコード
- Dante AV Ultra レシーバー (JPEG 2000)
- 4K/UltraHD/HD/VESA
- HDR 対応
- クロップ/スケーリング対応
- 12G-SDI 出力と HDMI 2.0 出力
- 外部ゲンロック向けリファレンス入力対応
- 1 GigE POE+ IP
- Dante Controller ソフトウェア互換、ビデオ、オーディオ、KVM、VISCA、IR (赤外線) のルーティングを実現
- 5 年間保証
HDR 対応
Dante AV 4K-T では、HLG および PQ といった一般的な HDR ワークフローに対応しました。 (HDMI ：RGB および YUV、SDI：YUV のみ）
Dante AV 4K-R では、HDR メタデータを認識し HDMI 出力と SDI 出力の両方に載せて出力することが可能です。Audinate 社 Dante Controller アプリケーション内の AJA Control プラグインにおいて、ビデオ出力設定にて Auto、SDR、HLG または PQ の選択肢から HDR フォーマットを任意で選択できます。
カラリメトリは Auto、BT.709 または BT.2020 から選択可能です。
AJA Dante AV 4K-T 接続端子
AJA Dante AV 4K-R 接続端子
Dante AV Ultra
Dante AV 4K-T と 4K-R : Audinate 社とのパートナーシップ
「Audinate 社によって策定された Dante AV は、AV-over-IP として動作する 1 GigE ネットワークに対応する完璧なターンキーです。Dante ユーザーから期待されている、使いやすさ、相互運用性、統合された制御方法を実現しています。オーディオストリームとビデオストリームを完璧に揃え、個別にルーティングも行えます。Dante AV は、JPEG 2000 コーデックを基幹に据えた将来性のある設計がされています。 Dante AV は、現在の市場で容易に手に入る 3500 を超える Dante 対応オーディオ製品との相互運用性を備えていて、完全な Dante ツールセットを AV-over-IP にもたらす完璧なシステムです。」
- Audinate 社、最高マーケティング責任者 Joshua Rush
クロップ/スケーリング機能
Dante AV 4K-R では、便利なクロップおよびリサイズ機能が追加されました。フル 4K (4096x2160) を UltraHD にクロップ、または、2K を HD にクロップできます。また UltraHD を HD にダウンスケールすることも可能です。
Dante Domain Manager
Dante Domain Manager は、エンタープライズレベルの Dante AV マネジメントプラットフォームです。ユーザーアクセス、デバイスのセキュリティ、ドメイン作成およびネットワーク内の制御を管理し、複数のネットワーク経由でお使いの Dante AV をシームレスにモニタリングできます。新しい API によりタッチパネルでの Dante 制御やステータスの監視、自動化されたワークフローが可能になります。
Audinate 社の Dante Domain Manager は認定リセラーよりご購入いただけます。
Dante Controller
macOS または Windows では、Dante Controller ソフトウェアを使用してビデオ信号とオーディオ信号のルーティングが行なえます。このアプリケーションを使うと、Dante デバイス間のオーディオルーティング設定、Dante の設定を使ったオーディオ接続のコントロール、Ethernet ネットワークを介したリアルタイムでのオーディオの割り振りが可能です。詳しくは Dante AV 4K クイックスタートガイドをご覧ください。
Dante Via
Dante Via を使ってオーディオデバイスが Dante ネットワークに表示されるように設定できます。たとえば AJA Dante AV 4K-T や 4K-R のオーディオを Dante ネットワーク上のオーディオソースチャンネルとして個別に表示します。
Dante Virtual Soundcard
Dante Virtual Soundcard は、PC または Mac の物理的なサウンドカードをエミュレーションします。マイクなど物理的なオーディオデバイスを接続する代わりに、Dante ネットワークに接続します。Dante AV 4K-T や 4K-R が接続された Dante ネットワークからオーディオ信号を受信し、通常の物理的なサウンドカードと同じように DAW アプリに入力できます。
Dante AV ワークフロー

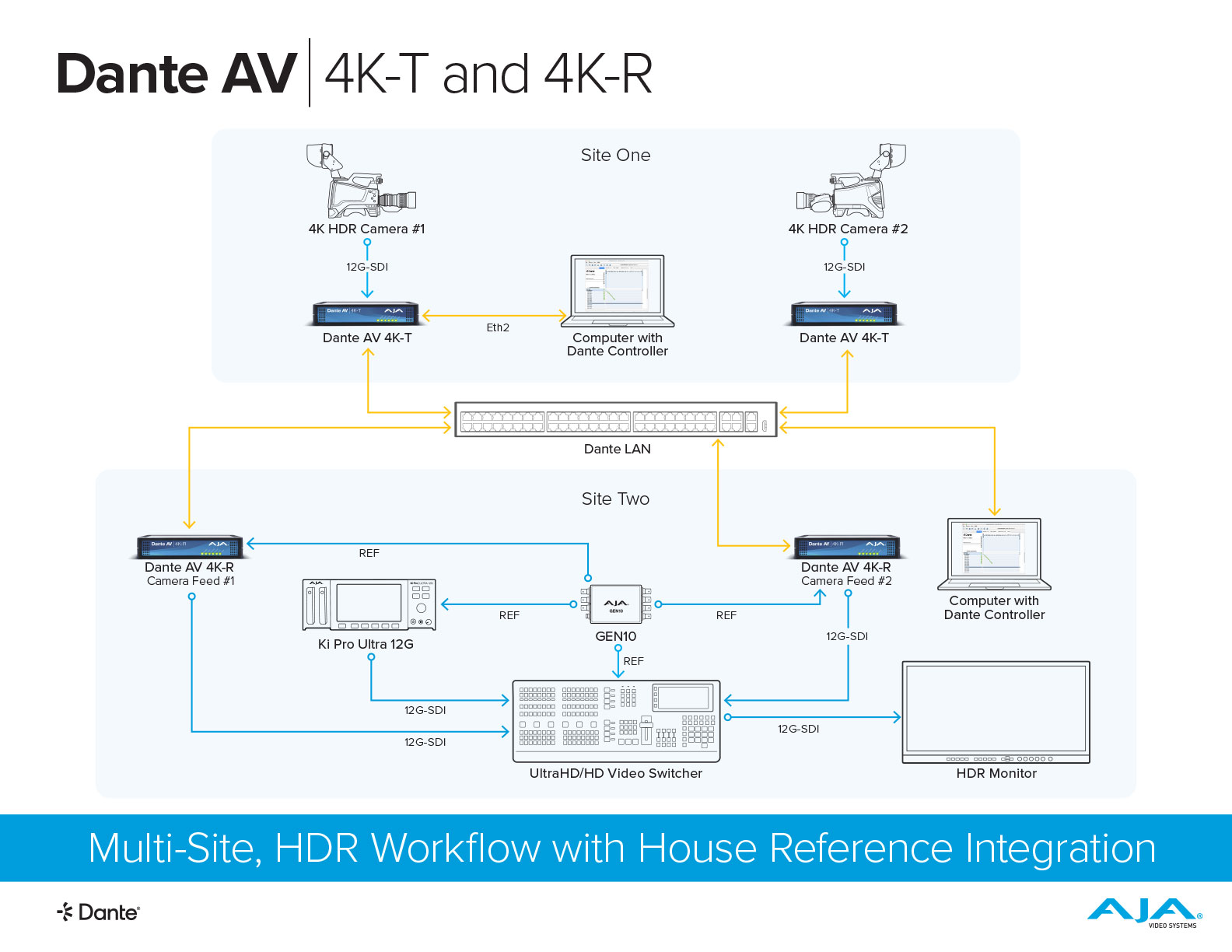

ローカルのリファレンスで統合された複数拠点での HDR ワークフロー
このワークフローでは、プライベートなネットワーク経由で接続された外部拠点に 4K HDR カメラを設置した図です。HDR ビデオおよびオーディオ信号は Dante AV Ultra にエンコードされ、Eth 1 PoE+ ポートから伝送しつつ、Eth 2 ポートに PC を接続し離れた拠点の制作状況を監視しつつ Dante AV 4K-T の設定を管理しています。
Dante AV Ultra (JPEG 2000) の HDR メタデータは放送センターでデコードされ、かつ AJA GEN10 からのローカルのリファレンス信号を受けて Dante AV 4K-R 受信機、およびビデオプレイバック用 Ki Pro Ultra 12G や UltraHD HDR スイッチャーと同期を揃えた状態で出力されます。

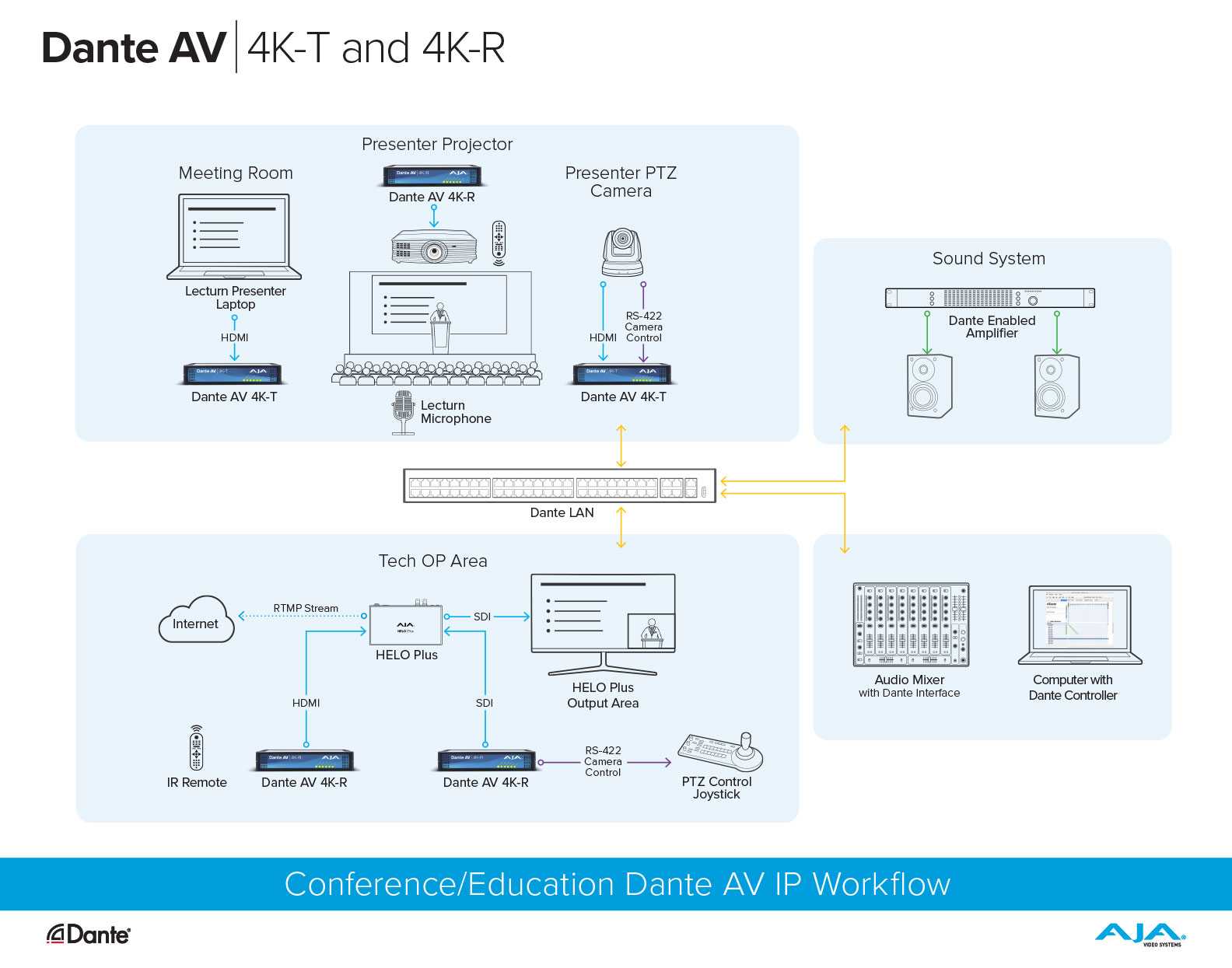

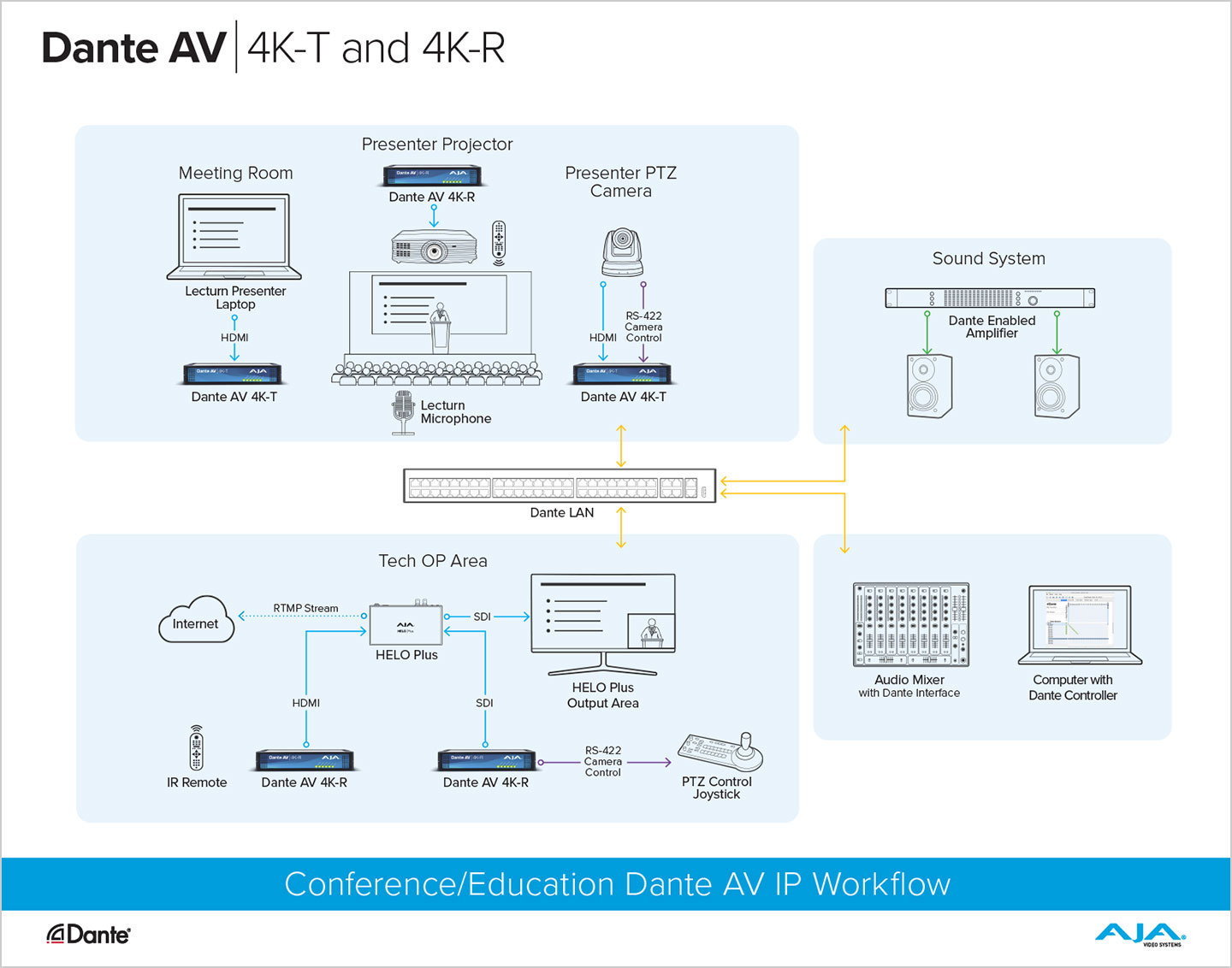

会議 / 講義ワークフロー
RS-422 制御機能を追加し、遠隔で PTZ カメラを Dante AV 4K-T トランスミッターや 4K-R レシーバーと一緒に操作すれば、素早く費用対効果の高い高品質なビデオを 1 GigE ネットワークに追加できます。

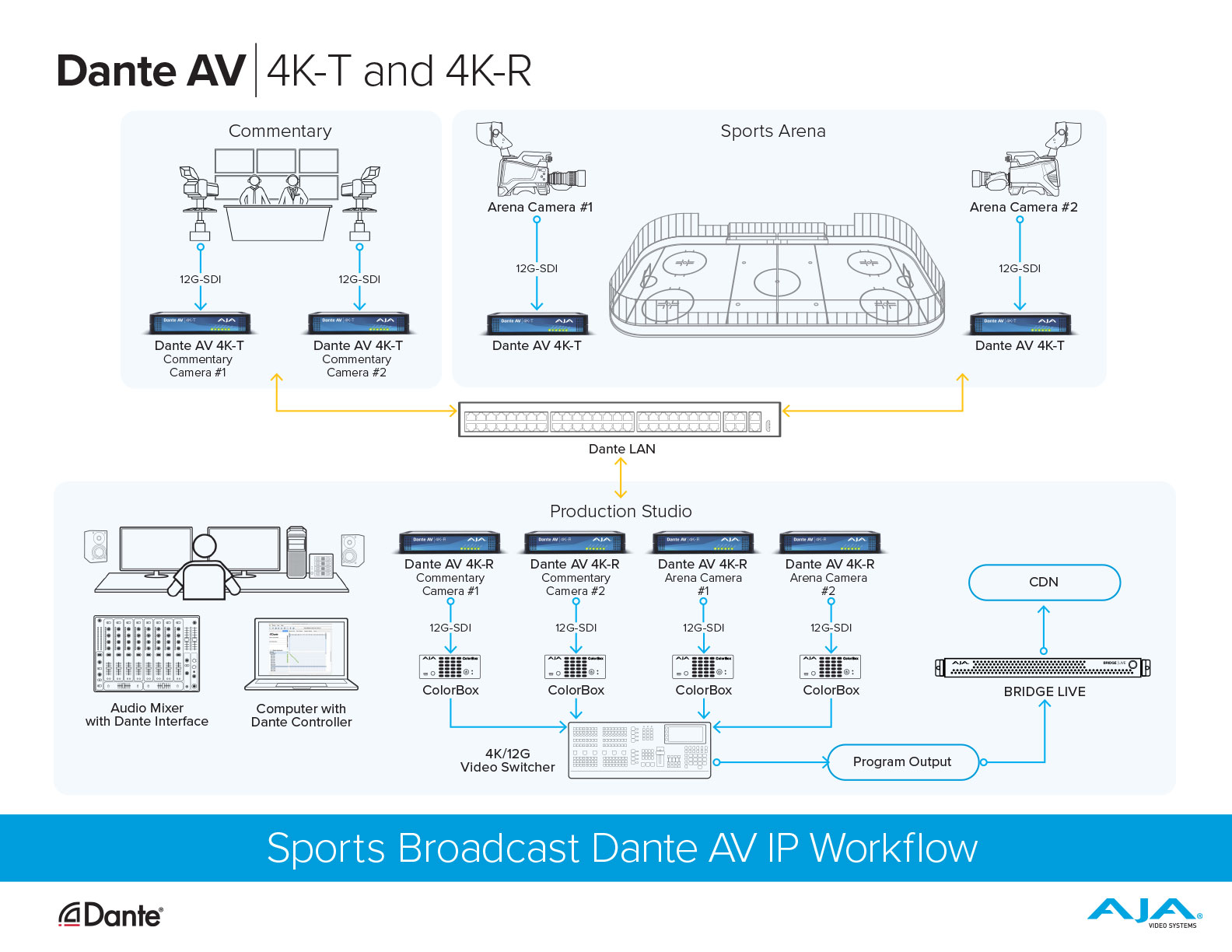

スポーツ会場ワークフロー
Dante AV 4K-T トランスミッターと Dante AV 4K-R レシーバーは、最大 4K までのビデオとオーディオを 1 GigE ネットワークを通じて放送局に伝えるための効率的で費用対効果の高い方法を試合中継に追加できます。スイッチャーに信号が届く前に AJA ColorBox でインラインのカラー管理を行うため、カメラの色合わせを正確に行なえます。つまり、プログラムのカラー制御を行えます。

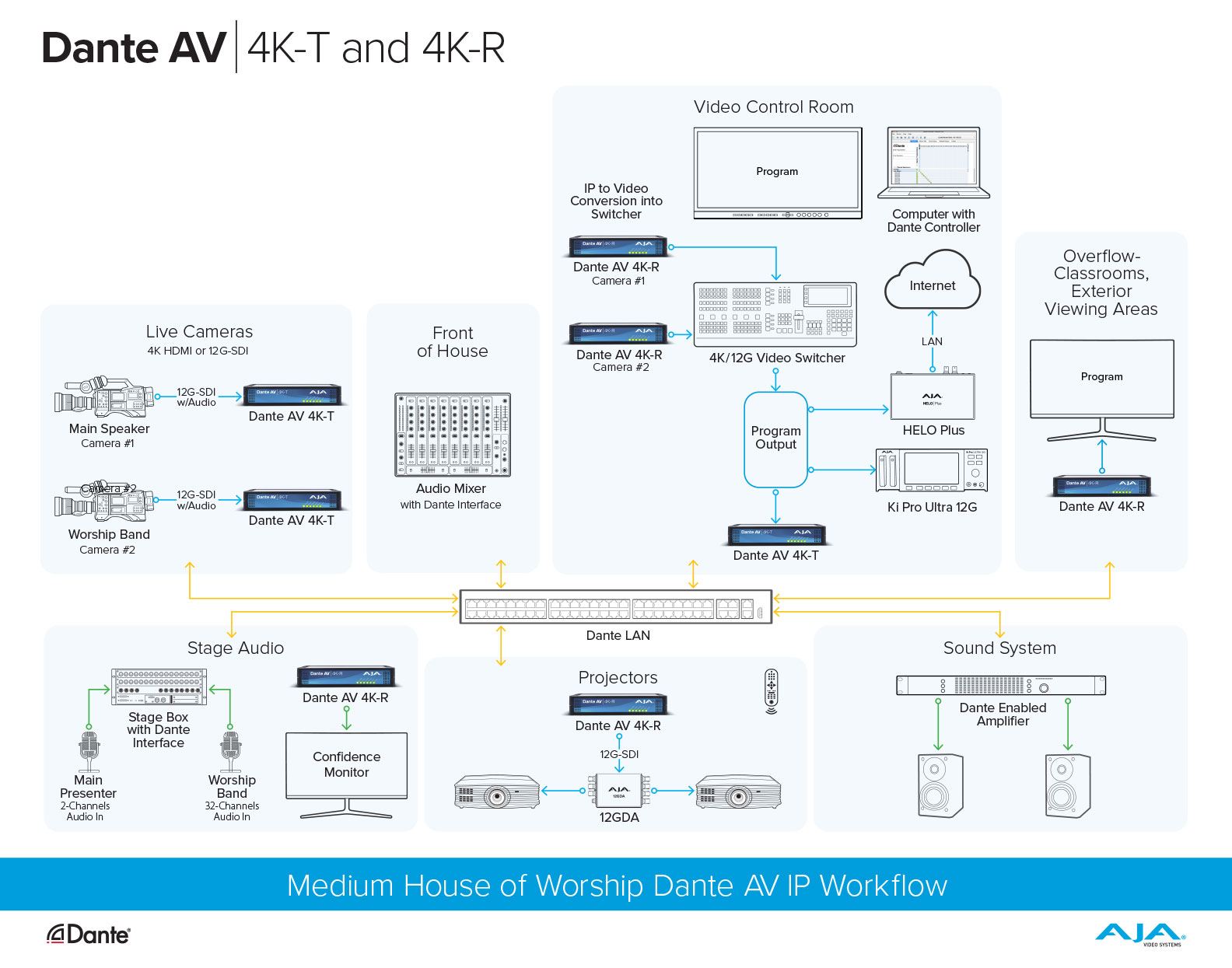

寺社仏閣向けの中規模なワークフロー
映画品質の JPEG 2000 を Dante オーディオネットワークに追加すれば、寺社仏閣の行事を一歩先の次元に引き上げられます。しかも 1 GigE Dante オーディオネットワーク上ですべて完結できます。Dante AV 4K-T トランスミッターと 4K-R レシーバーには、IR (赤外線信号) の送受信機能があり、ワークフロー内の別製品の制御まで統合可能です。

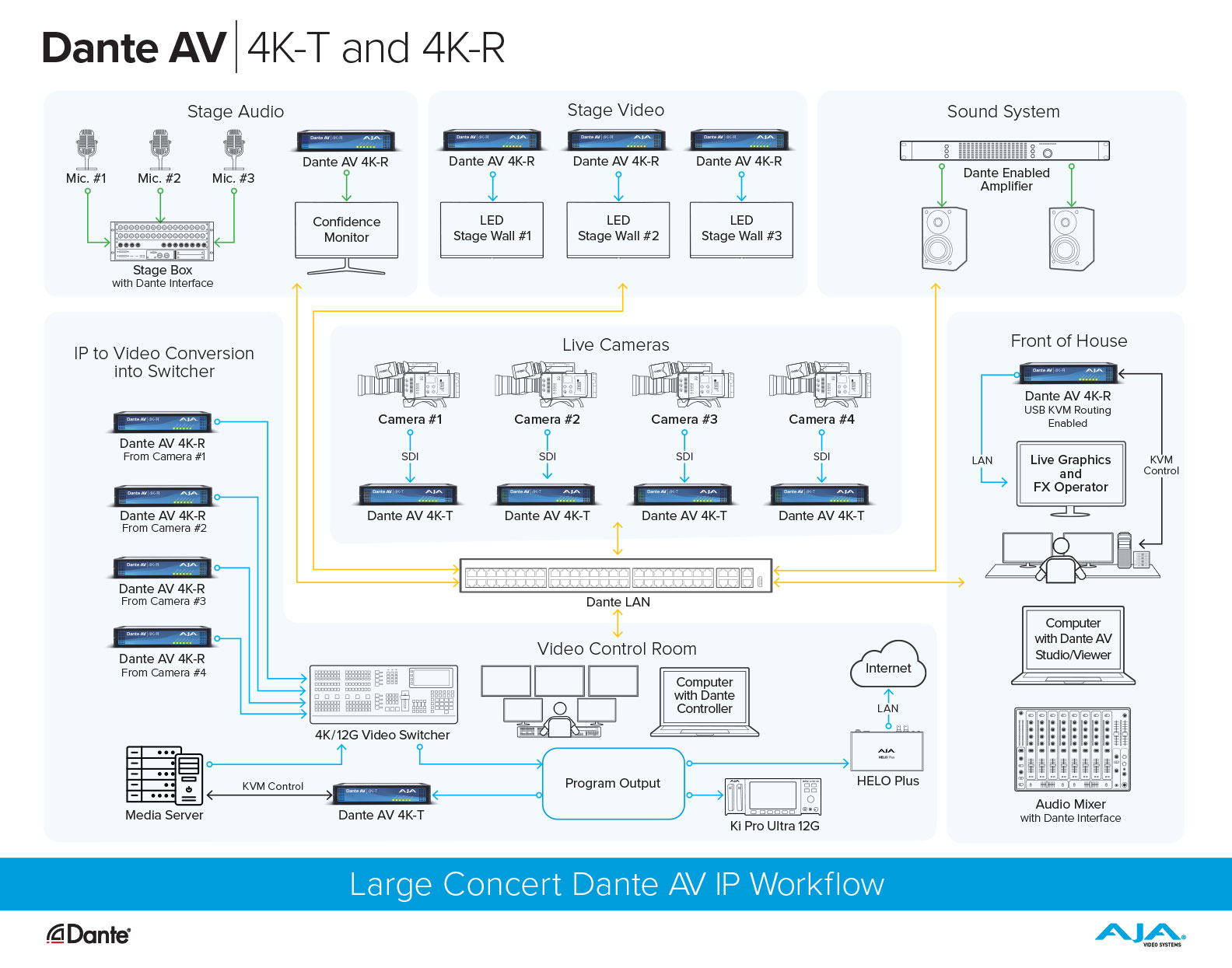

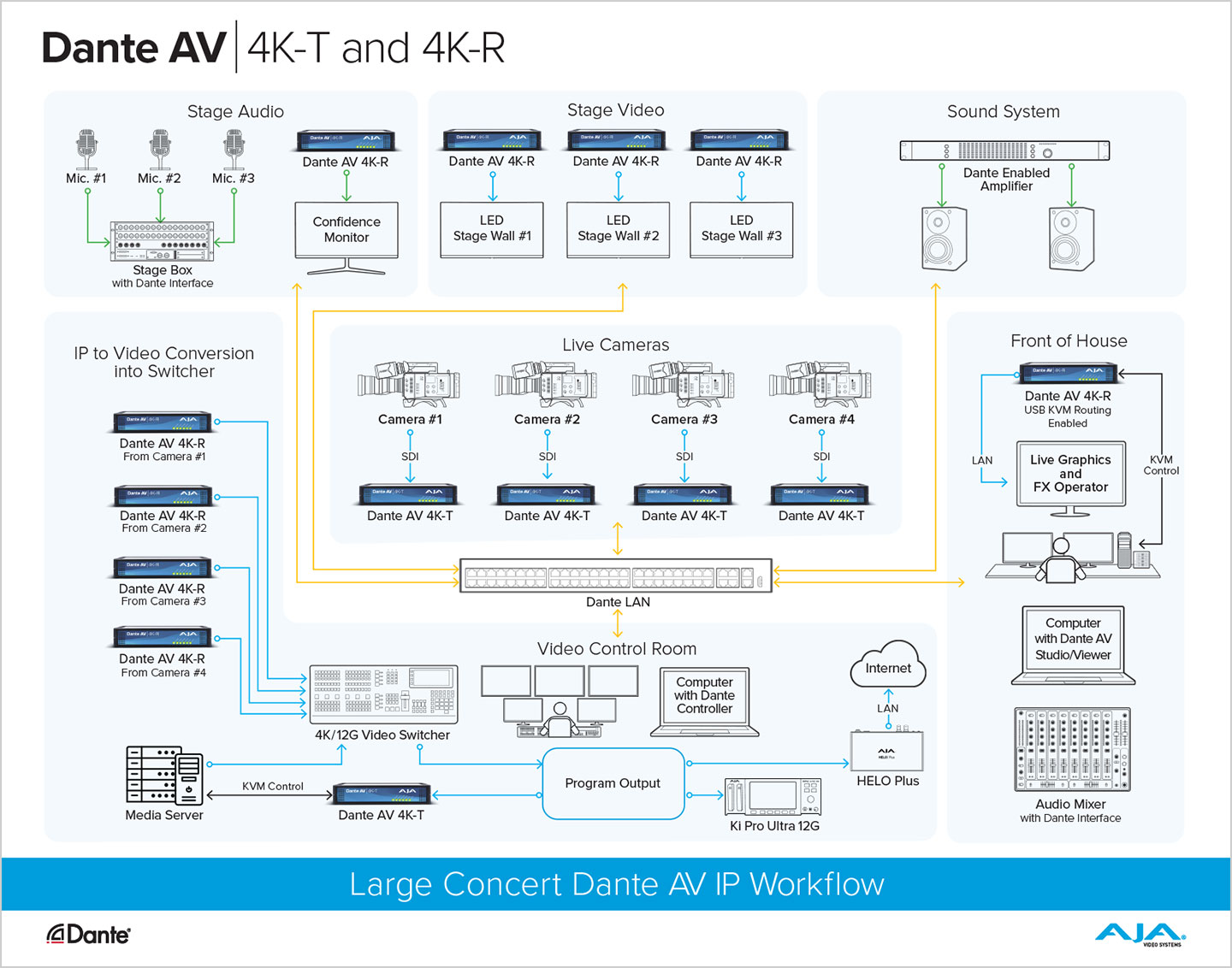

コンサート向けの大規模なワークフロー
Dante AV 4K-T トランスミッターと 4K-R レシーバーは、ライブコンサートで組まれている Dante オーディオネットワークに Dante AV Ultra ビデオを追加します。この例では、4 台の 12G-SDI 対応放送用カメラを Dante ネットワークに接続しています。3 台の Dante レシーバーは、ステージ裏で LED スクリーンに信号を送信しています。拡張性と柔軟性は Dante AV Ultra の特徴です。このワークフローでは、Dante AV 4K-T トランスミッターと 4K-R レシーバーの KVM 機能も利用されています。
Dante AV 4K-T を用いた Zoom 配信ワークフロー
The Dante AV 4K-T は、遠隔地の Zoom 登壇者と制作スタジオ間に最適な橋渡しにもなります。このワークフローでは、低遅延、A/V 同期かつJPEG 2000 コーデックの高画質で遠隔地の登壇者がスタジオの登壇者と対話できるため、放送にリモートの視点を加えることが可能です。
Dante AV とネットワーク設定
IP ビデオ製品である Dante AV 4K-T と Dante AV 4K-R は、Dante ネットワークに接続する必要があります。既存の Dante オーディオネットワークでも使用できますが、Dante AV Ultra を使用するために Dante ネットワークを新規構築する方法も採れます。どちらの場合でも、最初の設定で Dante AV 4K-T や AJA Dante AV 4K-R は、最新バージョンの Dante Controller ソフトウェアがインストールされた Mac または Windows PC と接続する必要があります。
- Dante Controller
- https://www.audinate.com/products/software/dante-controller
Dante AV Ultra を使用するためには、操作用にマネージドネットワークスイッチが必要です。Dante AV Ultra 対応のネットワークスイッチについて、より詳しい情報は次のウェブサイトで参照いただけます。
- Dante AV Ultra 対応ネットワークスイッチ
- https://www.audinate.com/search/all/switches
Audinate では、Dante の設定と構成に関する無料講習会を開催しています。
- Audinate 無料講習会
- https://www.audinate.com/learning/training-certification
AJA Mini-Matrix
AJA のミニコンバーターの全ラインアップを Mini-Matrix で確認できます。ミニコンバーター製品は増え続けていますが、このアプリケーションを利用すれば、あらゆる状況や利用環境にとって最適な製品を見つけ出せます。
アプリ内の各製品情報画面には、AJA ウェブサイト (英語) の製品ページに直接アクセスできるリンクがあり、製品の詳細情報を確認できます。
業界最高水準のサポート
業界で最高水準だと認識されている AJA のテクニカルサポートを、すべての AJA ユーザーが受けられます。導入、設定、操作、技術的な課題など、あらゆる場面で AJA にサポートを仰げます。
AJA のミニコンバーターシリーズは、5 年間の製品保証が設けられています。製品保証に関する詳細情報は、製品マニュアルでご確認ください。
