KONA XM

AI/AR 医療機器向けのビデオ I/O

概要

KONA XM は、AJA の次世代 I/O 技術であるストリーミング DMA (ダイレクトメモリアクセス) による超低遅延を実現します。医療向けの OEM 開発者は、これを用いて外科手術や医療用映像機器など生死を分ける現場で使用される機器の開発を行えます。KONA XM は、次世代向け医療用ビデオ技術ソリューションの中核となるよう設計され、認定されています。

KONA XM は、4レーン、PCIe 3.0 ビデオ I/O カードで、デュアル 12G-SDI BNC 端子 (入力用 1、出力用 1)、2 つのフルサイズ HDMI 2.0 端子 (入力用 1、出力用 1) を備えています。KONA XM は超低レイテンシーな設計で、入出力や処理において遅延が感知できないほどの強力なリアルタイムワークフローを実現します。

開発者は KONA XM の GPUDirect DMA 機能を用いてサブフレーム単位のレイテンシーを実現できます。この機能ではローカルの FPGA メモリーをバッファとして使用しません。ホストメモリーのデータをハードウェアアクセラレーター内に転送し、結果をホストメモリーにストリームバックします。

KONA XM は、世界基準の映像デバイスを開発する OEM 企業にとって最適な製品です。信頼性が高いクラス最高のビデオ I/O テクノロジーにより 4K/UltraHD/SD ビデオヘルスケアのイノベーションに貢献します。

概要
技術仕様

概要

主な機能

最大 60p で 4K/UltraHD/2K/HD/SD のキャプチャーとプレイバック
超低遅延 : ビデオ出力時、サブフレーム単位の遅延
16 チャンネルエンベデッドオーディオ対応単方向 12G-SDI 端子 × 2
VESA 対応 HDMI 2.0 入力端子と出力端子
RGB 4:4:4 12 ビットワークフローに対応
YCbCr 4:2:2 10 ビットワークフローに対応
OEM 用途向けに AJA SDK 経由で Windows と Linux に対応
インファームウェアマイクロコントローラー
最大 4K/UltraHD のアルアチャンネル付きグラフィックに対応
SDI 経由で SDR/HDR 特性、カラメトリー、輝度を転送可能な VPID 信号
HDMI 経由で HLG、HDR10 に対応
AJA SDK 経由でオーディオにアクセス
ファン付きモデルとファンなしモデルから選択可能
3 年間保証

NVIDIA IGX と Holoscan による次世代医療処置

AJA KONA XM は、NVIDIA の先端コンピューティング AI ハードウェアプラットフォーム IGX 推奨のビデオ I/O ソリューションです。KONA XM は NVIDIA Holoscan とスムーズに統合できます。IGX やその他の NVIDIA プラットフォームで開発しやすいソフトウェアソリューションです。NVIDIA IGX と Holoscan の組み合わせにより医療デバイス開発メーカーは、高機能の AI 処理されたオーバーレイ映像をリアルタイム、超低遅延でライブビデオに簡単に重ねて表示できます。さまざまな医療デバイスや革新的な医療ビデオソリューションの開発に繋がります。

超低遅延 / ストリーミング DMA

KONA XM はストリーミング DMA (ダイレクトメモリーアクセス) で動作するアプリケーションに対応しています。DMA は、ビデオ I/O とコンピューターバッファとの間を直通して動作するため、カード上のメモリーを完全にバイパスできます。ストリーミング DMA への対応により、OEM 開発者はサブフレームレベルの低レイテンシーを実現でき、動的なビデオの扱いをより単純化できます。例えば、フレームレートが振れる可能性のある映像を扱う場合や、出力されるスキャンラインにできる限り近づける必要がある映像を生成したい場合に有効です。

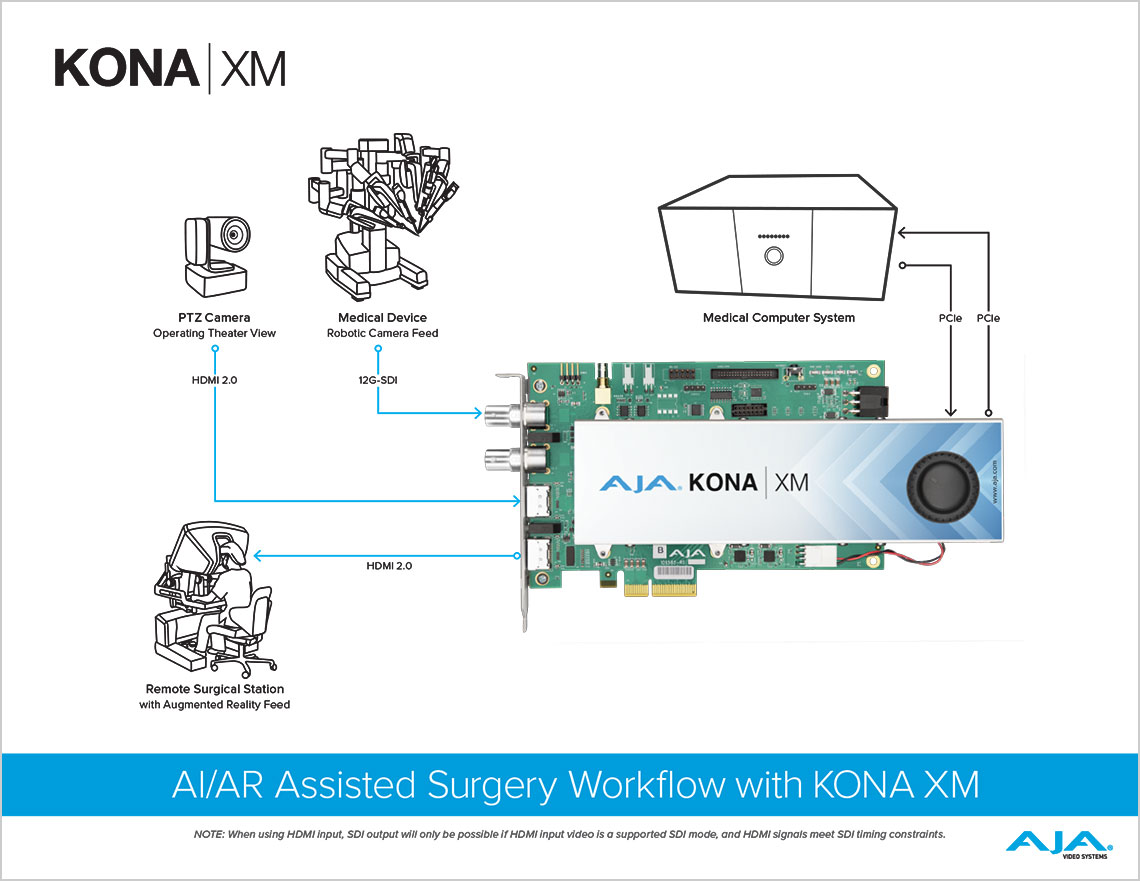

KONA XM 拡張現実手術支援ワークフロー図

このワークフロー例では、ビデオソースは遠隔操作の PTZ カメラとロボット手術デバイスの 2 系統で、最大 UltraHD/4K で送出される映像信号を医療デバイスコンピューターシステム内に PCIe 接続された KONA XM に入力しています。この信号は、医療デバイスの演算プラットフォーム内で処理され、映像信号は AI/AR 映像を重ねた状態で執刀医が使用する手術ワークステーションに送信されます。

ワークフローを見る

IEC 60601-1-2 EMI/ESD 認証

KONA XM は、医療機器での使用を許可する厳しいテストに合格し、IEC 60601-1-2 EMI/ESD 認証を取得しています。

AJA SDK

開発者は、AJA の SDK (ソフトウェア開発キット) に 2 つの方法でアクセスできます。この豊かで、深く、強力なビデオ技術のセットを使って創造性を発揮できます。AJA の SDK は Windows、Linux、macOS で利用可能です。最新の Apple 製 CPU にも対応しています。

AJA SDK の中心機能に最も素早く簡単に触れるには、AJA Open Source Developer として GitLab を使用してください。MIT ライセンスに基づいて使用可能です。

AJA が専有している技術とワールドクラスのサポートを利用するには、AJA Developer Program に参加してください。AJA Developer Program には、AJA との契約後、AJA SDK Developer 専用ページからアクセスできます。

AJA Open Source Developer として開発を開始した後、必要な場合には AJA Developer Program にも登録できます。

インファームウェアマイクロコントローラー

KONA XM ユーザーは、監視や安全上の目的のために製品カード上で直接コードを実行し、製品本体を含むシステム起動前に超低遅延な性能や、必要な機能を実装できます。

この機能により、デバイスの製造に先立ち、開発段階で人工知能や拡張現実を扱う映像のプレイバックに KONA XM の高いビデオ処理能力を試用できます。インファームウェアマイクロコントローラーの活用により、医療機器開発パートナーは、開発サイクルを短縮できます。

KONA XM 対応 OS

Linux Ubuntu 20.04 LTS、22.04
Linux Rocky 8.5、Rocky 9.1
Windows 11、10 およびアップデート

2 つの冷却オプション

KONA XM には、アクティブ (ファン付き) 冷却モデルとパッシブ (ファンなし) 冷却モデルがあります。

型番
- ファン付き : KONA-XM-F-R0
- ファンなし : KONA-XM-P-R0

業界最高水準のサポート

業界で最高水準だと認識されている AJA のテクニカルサポートを、すべての AJA ユーザーが受けられます。導入、設定、操作、技術的な課題など、あらゆる場面で AJA にサポートを仰げます。

KONA シリーズには 3 年間の国際保証が設けられています。

技術仕様

SDI ビデオフォーマット

(4K) 4096 × 2160p 23.98、24、25、29.97、30、47.95、48、50、59.94、60
(UltraHD) 3840 × 2160p 23.98、24、25、29.97、30、50、59.94、60
(2K) 2048 × 1080p 23.98、24、25、29.97、30、47.95、48、50、59.94、60
(2K) 2048 × 1080PsF 23.98、24、25、29.97、30
(HD) 1920 × 1080p 23.98、24、25、29.97、30、50、59.94、60
(HD) 1920 × 1080PsF 23.98、24、25、29.97、30
(HD) 1920 × 1080i 50、59.94、60
(HD) 1280 × 720p 50、59.94、60
(SD) 625i 50
(SD) 525i 59.94

HDMI ビデオフォーマット

(4K CEA) 4096 × 2160p 23.98、24、25、29.97、30、47.95、48、50、59.94、60
(UltraHD) 3840 × 2160p 23.98、24、25、29.97、30、50、59.94、60
(2K CEA) 2048 × 1080p 23.98、24、25、29.97、30、47.95、48、50、59.94、60
(HD) 1920 × 1080p 23.98、24、25、29.97、30、50、59.94、60
(HD) 1920 × 1080i 50、59.94、60
(VESA DMT) 1600 × 1200p 60
(VESA DMT) 1280 × 1024p 60
(HD) 1280 × 720p 50、59.94、60
(VESA DMT) 1024 × 768p 60
(VESA DMT) 800 × 600p 60
(SD) 625i 50
(SD) 525i 59.94
(VESA DMT) 640 × 480p 60

注記 : 特定のアプリケーションでは VESA (DMT) フォーマットに対応

デジタルビデオ入力

12G-SDI、SMPTE-2082、12-bit、10-bit
- 最大 60p YCbCr 4:2:2 10-bit、最大 30p RGB 4:4:4 12-bit
6G-SDI、SMPTE-2081、10-bit
3G-SDI、SMPTE 425
- RGB 4:4:4 12-bit、YCbCr 4:2:2 10-bit
1.5G-SDI、SMPTE 292M
- シングルリンク HD-SDI YCbCr 4:2:2 10-bit
270 Mbps SDI、SMPTE 259M-C
- YCbCr 4:2:2 10-bit、8-bit
HDMI v2.0
- 30/36-bits/ピクセル、RGB または YUV、カラーコンポーネント毎に 6 Gbps
- 4K、UltraHD、2K、HD、SD
- 最大 60p YCbCr 4:2:2 10-bit、最大 30p RGB 4:4:4 12-bit
- フルサイズ BNC 端子 / フルサイズ HDMI 端子
- HDMI 入出力は VESA (DMT) ラスターに特定のレートで対応

デジタルビデオ出力

12G-SDI、SMPTE-2082*、12-bit、10-bit
- 最大 60p YCbCr 4:2:2 10-bit、最大 30p RGB 4:4:4 12-bit
6G-SDI、SMPTE-2081*、10-bit
3G-SDI、SMPTE 425
- RGB 4:4:4 12-bit、YCbCr 4:2:2 10-bit
1.5G-SDI、SMPTE 292M
- シングルリンク HD-SDI YCbCr 4:2:2 10-bit
270 Mbps SDI、SMPTE 259M-C
- YCbCr 4:2:2 10-bit、8-bit
HDMI v2.0
- 30/36-bits/ピクセル、RGB または YUV、カラーコンポーネント毎に 6 Gbps
- 4K、UltraHD、2K、HD、SD
- 最大 60pYCbCr 4:2:2 10-bit、最大 30p RGB 4:4:4 12-bit
- フルサイズ BNC 端子 / フルサイズ HDMI 端子
- HDMI 入出力は VESA ラスターに対応

* 対応しているフォーマット仕様のサブセットに準拠

HDR

SDI : VPID 信号により、SDR/HDR の伝達特性、カラリメトリー、輝度を伝送
HDMI : HDR10 対応 - HDR インフォフレームメタデータ、HDMI 2.0a/CTA-861.3 互換
HDMI : HLG 対応 - HDMI 2.0b/CTA-861-G 互換

SDI 入出力 (PCIe ブラケット経由)

フルサイズ 12G-SDI 端子 × 2
SDI 入力端子 × 1、SDI 出力端子 × 1
- シングルチャンネル SDI キャプチャー (さらに SDI パスするーモニタリングが同時使用可能)
- シングルチャンネル SDI 出力

HDMI 入出力 (PCIe ブラケット経由)

フルサイズ (Type A) HDMI 2.0 端子 × 2
HDMI 入力端子 × 1、HDMI 出力端子 × 1
- シングルチャンネル HDMI 入力
- シングルチャンネル HDMI 出力

SDI 入力用の HDMI モニタリング出力

HDMI 出力端子
- シングルチャンネル SDI ソースモニタリング

ビデオ I/O 性能

2 チャンネル 4K p60 のキャプチャーまたはプレイバックが可能

対応オーディオ

KONA XM カード本体は、エンベデッドオーディオに対応しています。オプションの KONA Xpand ボードは、AES/EBU デジタルオーディオとディスクリートアナログオーディオを扱えます。ただし、オーディオ機能はファームウェアプログラムにより制御されます。KONA XM のオーディオ機能が必要な場合、AJA SDK サポートまでお問い合わせください。

ダウンストリームキーヤー

アルファチャンネル付きのビデオ、マット、フレームバッファで最大 4K/UltraHD のグラフィックに対応。または、入力されたビデオ、マットでフレームバッファコンテンツに対応。

リファレンス

アナログブラックバースト (1V) またはコンポジットシンク (2V または 4V) または HD 3 値シンク (1V)
ゲンロックがリファレンス入力に設定された場合、リファレンス入力は 75Ω で終端

注記 : オプションの KONA Xpand カード経由、もしくは、カードの内部端子に別売のブレイクアウトケーブル接続により使用可能

タイムコード

LTC タイムコード入力
LTC タイムコード出力

注記 : オプションの KONA Xpand カード経由、もしくは、カードの内部端子に別売のブレイクアウトケーブル接続により使用可能

電気的インターフェイス

PCIe Gen 3 × 4

マシンコントロール

RS-422、Sony 9 ピンプロトコル
9 ピン D 端子のピン配列

1 グランド

2 RX-

3 TX+

4 グランド

5 非使用

6 グランド

7 RX+

8 TX-

9 グランド

シェルグランド

注記 : オプションの KONA Xpand カード経由、もしくは、カードの内部端子に別売のブレイクアウトケーブル接続により使用可能

ノイズ

50dBA 未満 (自由大気中、1m の A 特性)
ファンの定格 33.1dBA

法遵守 (暫定)

UL94 V-0 燃焼性要件
RoHS 3、WEEE、REACH 対応
62368-1 安全規格
AJA SDK 開発者向け NRTL / T-mark ライセンス

サイズ

パッシブ冷却モデル (ファンなし)
- 190.5 × 15.9 × 98.6 mm (7.5 インチ × 0.63 インチ × 3.88 インチ)
- ブラケット高 : 127 mm (5.0 インチ)
アクティブ冷却モデル (ファン付き)
- 247.7 × 15.9 × 98.6 mm (9.75 インチ × 0.63 インチ × 3.88 インチ)
- ブラケット高 : 127 mm (5.0 インチ)
Xpand Card
- 108.0 × 15.9 × 98.6 mm (4.25 インチ × 0.63 インチ × 3.88 インチ)
- ブラケット高 : 127 mm (5.0 インチ)

重量

PCIe Card
- アクティブ冷却モデル (ファン付き) : 290.3g (10.2 オンス)
- パッシブ冷却モデル (ファンなし) : 217.7g (7.7 オンス)
Xpand Card : 90.7g (3.2 オンス)

電源

定格 20W (+12V 時 16W、+3.3V 時 4W)
PC 内部または PCi Aux 電源端子 : Molex 型番 45558-0003

注記 : 6 ピン PCi 2x3 Aux 電源端子または PCIe スロットの PCIe 電源を利用できます

動作環境

安全動作温度 : 0℃ 〜 40℃ (32℉ 〜104℉)
安全保管温度 (電源オフ時) : -40℃ 〜 60℃ (-40℉ 〜 140℉)
動作相対湿度 : 10% 〜 90% (結露なきこと)
動作高度 : 3,000m 未満 (10,000 フィート未満) IEEE 1588-2008
