HA5-12G

HDMI 2.0 → 12G-SDI コンバーターシリーズ

3403 ha5 12g sfp 720px

AJA の HA5-12G は HDMI 2.0 入力を 4K/UltraHD シングルリンク 12G-SDI 出力に変換します。HA5-12G は 2 系統の 12G-SDI DA (分配) 出力が可能で、最大 8 チャンネルの HDMI オーディオ、または 2 チャンネルのアナログオーディオ (RCA) に対応し、8 チャンネルもしくは 2 チャンネルのデジタルオーディオを 12G-SDI にエンベデッドできます。

また HA5-12G シリーズは EDID (Extended Display Identification Data) エミュレーションにも対応しているため、接続された信号ソース機器から、HA5-12G で設定したお好みのビデオフォーマットが途切れることなく出力されるようになります。

HA5-12G-T および HA5-12G-T-ST は、ファイバー SFP 付属のシングルチャンネル・トランスミッター (送信機)で、HDMI ソースの 4K/UltraHD 信号を長距離 (シングルモード 最大10km) 伝送可能です。HA5-12G-T は FiberLC-1T-12G SFP が、HA5-12G-T-ST は FiberST-1T-12G SFP がぞれぞれ付属で出荷され、HA5-12G のすべての機能を持ち、それに加えてオーディオ/ビデオ信号をさらに延長可能なモデルになっています。

*注記:HA5 シリーズでは、PC からの HDMI 信号の入力には対応しておりません。詳しくは "よくある質問"をご参照ください。

製品概要

2834 1043 featurebutton

主な機能

HA5-12G の機能 :

  • 最大 4K/UltraHD 60p の HDMI 2.0b を 12G-SDI に変換、2 出力
  • 4:4:4 / 4:2:2 / 4:2:0 で、最大 4K/UHD 60p 入力に対応
  • HDMI EDID エミュレーション
  • リアルタイム HDMI HDR インフォフレームデータ検知
  • HDR メタデータのパススルー機能と、オプションのオーバーライド機能
  • 60 fps から 59.94 fps 、59.94 fps から 60 fps への簡易なフレームレート変換 (FRC)
  • HDMI 入力またはアナログオーディオ入力から、エンベデッドするオーディオを選択可能
  • Dolby Digital Plus Atmos (別名 DD+ JOC) を含む、AC-3 (Dolby Digital) および E-AC-3 (Dolby Digital Plus) 圧縮オーディオのエンベデッドオーディオパススルー機能
  • USB ポート経由で PC/Mac 対応の Mini-Config ソフトウェアから設定
  • 5-16 VDC 電源 (ユニバーサル電源 DWP-U-R1 同梱)
  • 5 年間の製品保証

光ファイバーケーブル適合対照表

3400 ha5 12g v2 thumb

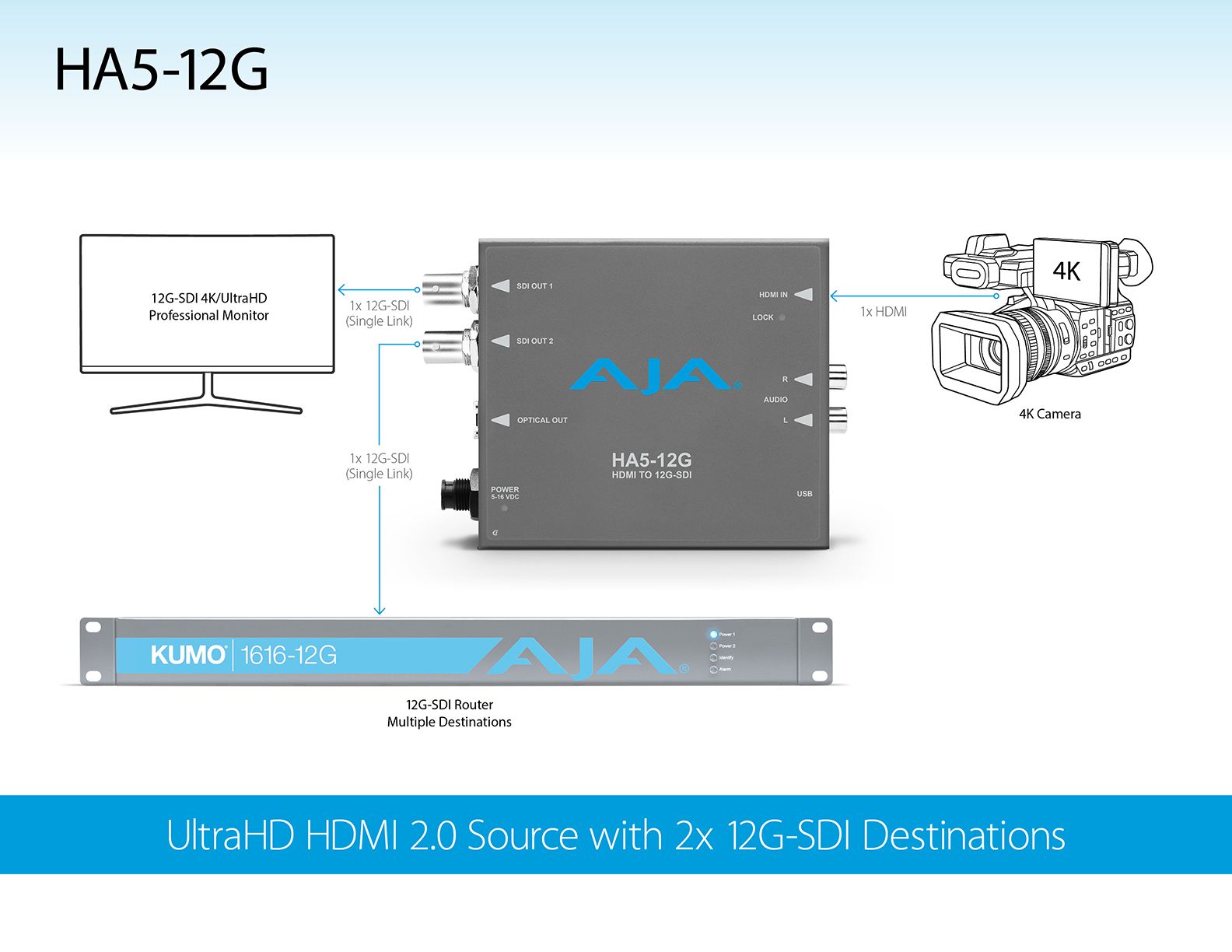

HA5-12G ワークフロー

UltraHD HDMI 2.0 ソースを 2 系統 (分配) の 12G-SDI で送出

ワークフローを見る

3403 ha5 12g sfp 720px

HA5-12G-T

HA5-12G-T の機能 :

  • 最大 4K/UltraHD 60p の HDMI 2.0b を 12G-SDI に変換、2 出力
  • 同梱のシングルチャンネル Fiber 12G LC トランスミッターで 12G-SDI 出力を長距離伝送 (シングルモードで 10km)
  • FiberLC-1T-12G SFP が組み付けられた状態で出荷
  • 4:4:4 / 4:2:2 / 4:2:0 で、最大 4K/UHD 60p 入力に対応
  • HDMI EDID エミュレーション
  • 2SI (2 サンプルインターリーブ) で 4K/UltraHD ソースマッピングに対応
  • HDMI v2.0b/CTA-861-G に一致する HDMI 入力の HDR インフォフレームデータを解析
  • 60 fps から 59.94 fps 、59.94 fps から 60 fps への簡易なフレームレート変換 (FRC)
  • HDMI 入力またはアナログオーディオ入力から、エンベデッドするオーディオを選択可能
  • Dolby Digital Plus Atmos (別名 DD+ JOC) を含む、AC-3 (Dolby Digital) および E-AC-3 (Dolby Digital Plus) 圧縮オーディオのエンベデッドオーディオパススルー機能
  • USB ポート経由で PC/Mac 対応の Mini-Config ソフトウェアから設定
  • 5-16 VDC 電源 (ユニバーサル電源 DWP-U-R1 同梱)
  • 5 年間の製品保証
4778 ha5 12g r st 720px

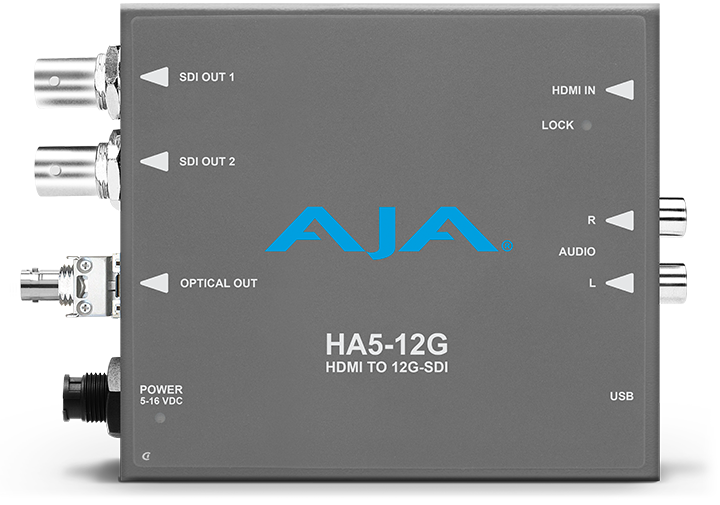

HA5-12G-T-ST

HA5-12G-T-ST の機能 :

  • 最大 4K/UltraHD 60p の HDMI 2.0b を 12G-SDI に変換、2 出力
  • 同梱のシングルチャンネル Fiber 12G ST トランスミッターで 12G-SDI 出力を長距離伝送 (シングルモードで 10km)
  • FiberST-1T-12G SFP が組み付けられた状態で出荷
  • 4:4:4 / 4:2:2 / 4:2:0 で、最大 4K/UHD 60p 入力に対応
  • HDMI EDID エミュレーション
  • 2SI (2 サンプルインターリーブ) で 4K/UltraHD ソースマッピングに対応
  • HDMI v2.0b/CTA-861-G に一致する HDMI 入力の HDR インフォフレームデータを解析
  • 60 fps から 59.94 fps 、59.94 fps から 60 fps への簡易なフレームレート変換 (FRC)
  • HDMI 入力またはアナログオーディオ入力から、エンベデッドするオーディオを選択可能
  • Dolby Digital Plus Atmos (別名 DD+ JOC) を含む、AC-3 (Dolby Digital) および E-AC-3 (Dolby Digital Plus) 圧縮オーディオのエンベデッドオーディオパススルー機能
  • USB ポート経由で PC/Mac 対応の Mini-Config ソフトウェアから設定
  • 5-16 VDC 電源 (ユニバーサル電源 DWP-U-R1 同梱)
  • 5 年間の製品保証
3406 ha5 12g t workflow thumb2

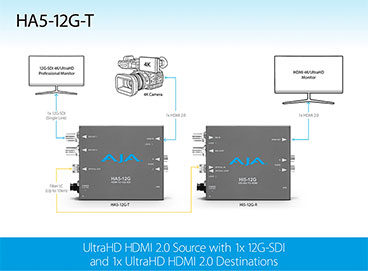

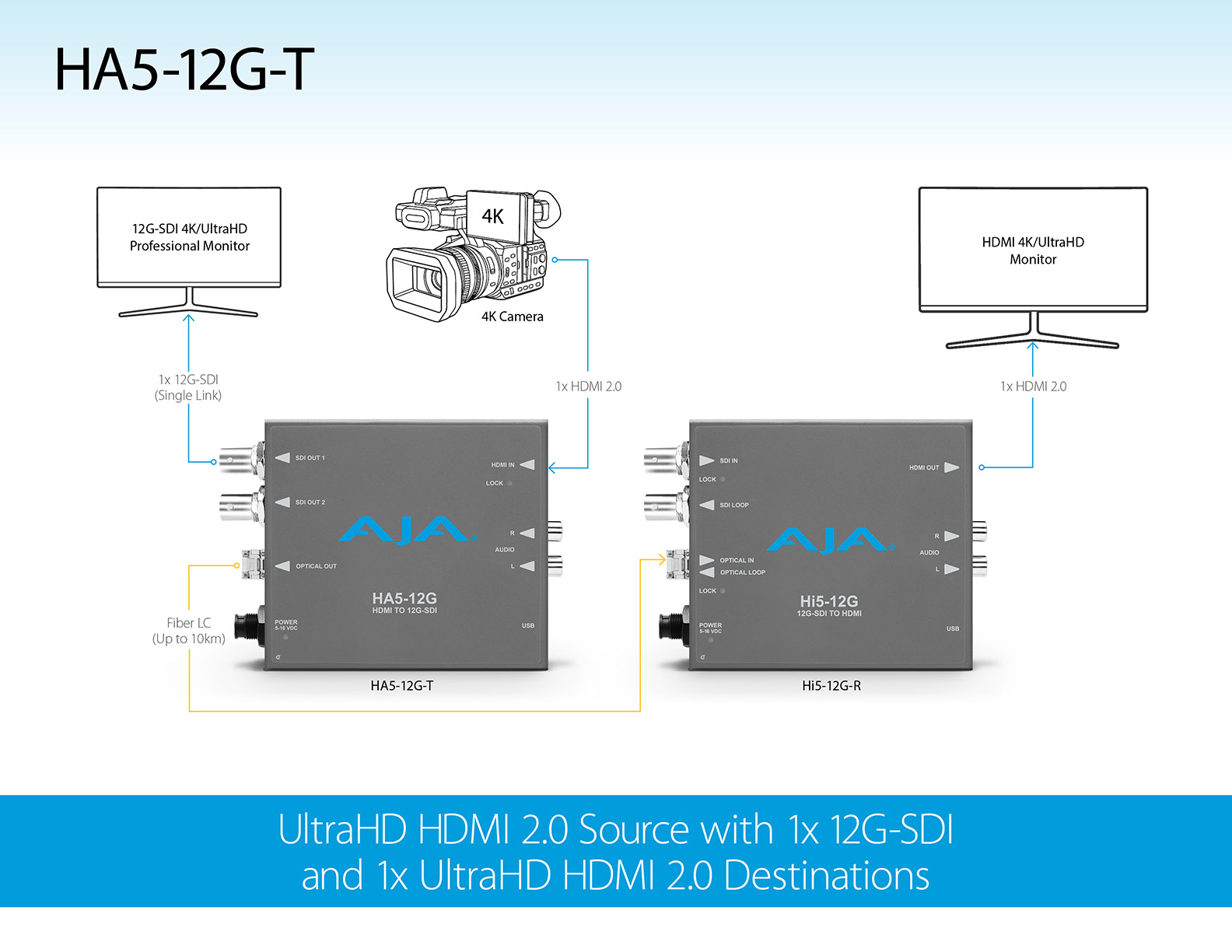

HA5-12G-T ワークフロー

UltraHD HDMI 2.0 ソースを 1 系統の12G-SDI と 1 系統の UltraHD HDMI 2.0 でそれぞれ送出

ワークフローを見る

2900 2896 1587 HDR web image

HDR

HDR (ハイダイナミックレンジ) は標準的な信号に比べ、広色域で豊かな色彩、より明るいホワイト、そしてより深く暗いブラックを扱えます。これにより、イメージはより「生き生きとした」見た目になり、自然で真実味のある色を視聴者に届けられるようになります。

AJA Mini-Config ソフトウェアを使用することで、HA5-12G は HDMI 入力内の HDR インフォフレームデータの解析が行えます。

HDR ソリューション

2901 2897 1428 143 features cameos block3

4K と UltraHD

一般的に、4K 信号とは 4096 x 2160 ピクセルの解像度を指します。一方、UltraHD 信号は 3840 x 2160 ピクセルの解像度です。この違いのために、いくつかのモニターは、フル 4K ワークフローまたは UltraHD ワークフローのどちらかでしか使用できません。HA5-12G はこれらの解像度の差を埋めることで、UltraHD モニターを 4K 制作環境で使用できるようにしたり、4K モニターを UltraHD 制作環境で使用できるようにしたりします。

また HA5-12G は、ハイフレームレート (HFR) 入力にも対応しています。50fps または 60fps の 4K/UltraHD 信号をHA5-12G にに入力することができ、互換性のある HDMI 2.0 接続ディスプレイで最大 60p の出力を確認できます。

303 hdmi2sm 1x

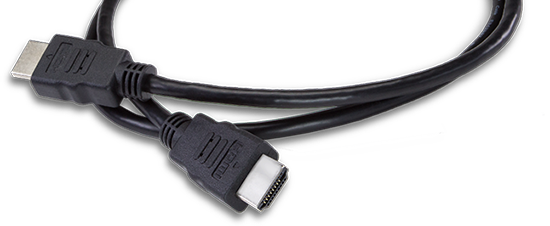

フル HDMI に対応

HA5-12G は入力をイコライズし、24 ゲージの HDMI ケーブルで最大 30m まで延長できるように設計されています。エンベデッド HDMI オーディオに対応しているため、乱雑になりがちなケーブルを 1 本に集約できます。

2899 207C8758 90A4 4E4E 8938 1C84C3A64A6B

12G-SDI に対応

HA5-12G の 12G-SDI 出力では、非常に高品質な信号を扱えます。画像品質が重要視される高解像度やディープカラーのワークフローで使用可能です。

12G-SDI ソリューション

304 pristine imagery 1x

本来の品質の画像

PLL クロックフィルタリングされた 12G-SDI 出力は、確かな映像安定性を実現する低ジッター出力を保証します。LED インジケーターは入力ソースにより、SD (グリーン)、HD (レッド)、4K/UltraHD (オレンジ) と色が変化するので、すばやく簡単に確認が行なえます。

385 audio speaker image 1x

アナログオーディオ入力

2 チャンネルのアナログオーディオ信号を RCA アナログオーディオ入力端子から入力し、SDI 出力に組み込めるため、ワークフローを一貫して適切なオーディオシンクが実現できます。

386 cannon 1x

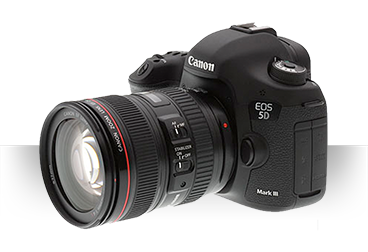

デジタル一眼レフカメラに対応

HA5-12G はデジタル一眼レフカメラで使用される 525p や 625p のプログレッシブ SD 信号にも対応するので、これらのカメラからの信号を簡単に SDI ワークフローに組み込めます。

4649 355 355 Mini Config ScreenR 1x

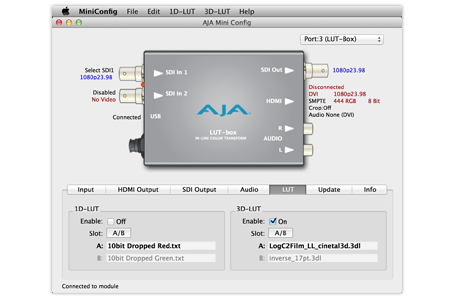

USB と MiniConfig サポート

AJA の無料ソフトウェア MiniConfig は、USB 接続可能な AJA 製のあらゆるミニコンバーターで使用できます。現在の入出力フォーマットに関する詳細な情報をグラフィカルインターフェースで確認できます。対応するあらゆる AJA 製のミニコンバーターの設定値を制御できるだけでなく、ファームウェアアップデートを適用することで新機能を追加し機能性を高めます。

MiniConfig をダウンロード

詳細はこちら

316 Universal power 1x

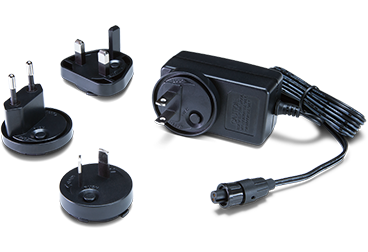

ユニバーサル電源

すべての AJA 製ミニコンバーターには、世界各国に対応したプラグ接続を含むユニバーサル電源が同梱されているため、世界中で使用できます。

317 portable converter

コンパクトでポータブル

AJA 製ミニコンバーターはコンパクトなので、モニターの後方やラックの後部、あるいはカメラリグに直接取り付けて使用できます。電源端子にはロック機構が備えられているため、誤って外れるのを防ぎます。また、オプションの P-TAP 電源ケーブルを使用すると、バッテリーから電源を得られます。

4652 mini matrix 1140px

AJA Mini-Matrix

AJA のミニコンバーターの全ラインアップを Mini-Matrix で確認できます。ミニコンバーター製品は増え続けていますが、このアプリケーションを利用すれば、あらゆる状況や利用環境にとって最適な製品を見つけ出せます。

アプリ内の各製品情報画面には、AJA ウェブサイト (英語) の製品ページに直接アクセスできるリンクがあり、製品の詳細情報を確認できます。

AJA Mini-Matrix ページ

4235 5 yr warranty graphic purple

業界最高水準のサポート

業界で最高水準だと認識されている AJA のテクニカルサポートを、すべての AJA ユーザーが受けられます。導入、設定、操作、技術的な課題など、あらゆる場面で AJA にサポートを仰げます。AJA のミニコンバーターシリーズは、5 年間の製品保証が設けられています。

製品保証に関する詳細情報は、製品マニュアルでご確認ください。
