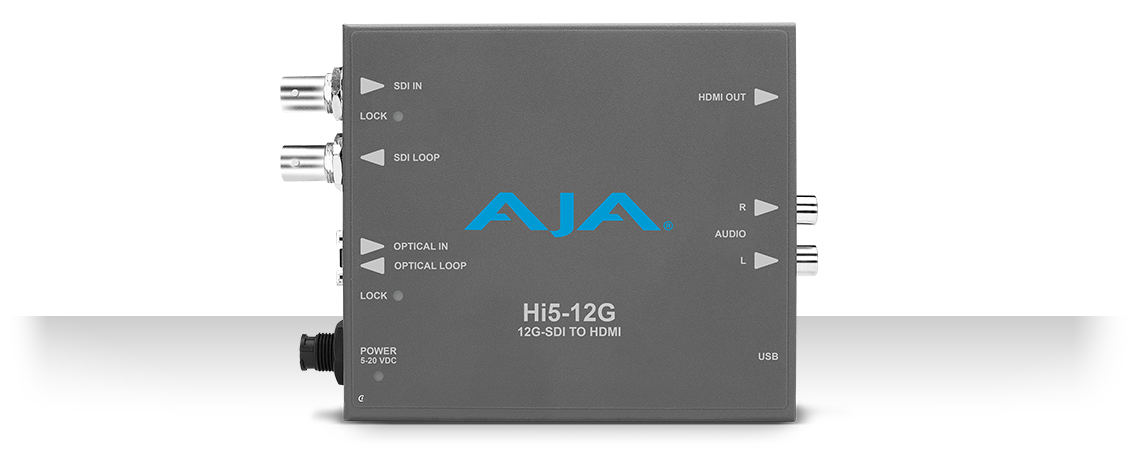

Hi5-12G

12G-SDI → HDMI 2.0 コンバーターシリーズ

hi5 12g 1140x465

Hi5-12G は、12G-SDI から HDMI 2.0 への変換を行います。正確で忠実なイメージ、最大 4K/UltraHD 60p のハイフレームレートを、たった 1 本のケーブルで伝送します。Hi5-12G により、プロビデオ業界向けの 4K 12G-SDI デバイスを HDMI 2.0 入力が搭載している今日のディスプレイに接続して、簡単にモニタリングできます。業務向けのワークフローに費用対効果の高いモニタリング環境を組み込めます。また Hi5-12G は、HDMI v2.0 と CTA-861-G に一致する HDR メタデータを生成することも可能です。

シングルリンクの 12G-SDI 入力はリクロックされ、SDI のループ出力となるため、信頼性の高い SDI モニタリングを簡略化したり、SDI パイプラインを繋げたりできます。

Hi5-12G には、光ファイバー SFP が組み込まれたモデルもラインアップされています。Hi5-12G-R レシーバーは、光ファイバーで接続したソースから 4K 信号を長距離伝送できます。Hi5-12G-TR トランシーバーは、1 系統の 4K/UltraHD SDI または光ファイバーのソース信号を 1 箇所の HDMI 接続先に伝送しながら、もう 1 箇所の接続先に SDI または光ファイバーでパススルーが行えます。ビデオソース自動切り替え機能(SDI およびオプションの光ファイバー入力に対応)は Hi5-12G-R および Hi5-12G-TR に搭載されており、”Switch Over Priority”(優先順位切り替え)で選択された内容に応じた、自動入力切り替えが可能になります。(メニュープルダウン:Last Valid input (直前に使用していたインプット)、Priority SDI(SDI 優先)、Priority Optical(光ファイバー優先))

注記 :

  • Mini-Config v2.26.2 (Hi5-12G ファームウェア v1.6)において、"PsF からプログレッシブへの変換" 機能が Hi5-12G へも実装されました。
  • Dolby Vision への対応予定は見送りになりました。

製品概要

2835 1043 featurebutton

主な機能

  • 最大 4K 60p を 12G-SDI から HDMI 2.0b に変換
  • 4:4:4/4:2:2/4:2:0 を HDMI 2.0b で出力
  • HDR メタデータのパススルー機能と、オプションのオーバーライド機能
  • エンベデッドオーディオに対応: 8 チャンネル 24-bit
  • Dolby Digital Plus Atmos (別名 DD+ JOC) を含む AC-3 (Dolby Digital) および E-AC-3 (Dolby Digital Plus) 圧縮オーディオのエンベデッドオーディオパススルー機能
  • 12G-SDI ループ出力
  • Fiber SFP モジュール対応
  • USB ポート経由で PC/Mac 対応の Mini-Config ソフトウェアから設定
  • 5-16 VDC 電源 (ユニバーサル電源 DWP-U-R1 同梱)
  • 5 年間の製品保証

光ファイバーケーブル適合対照表

Hi5-12G ワークフロー

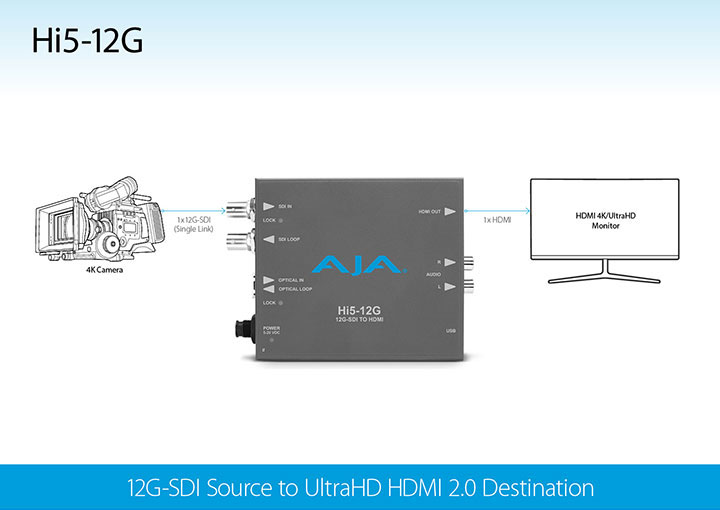

2892 hi5 12g v1 sm

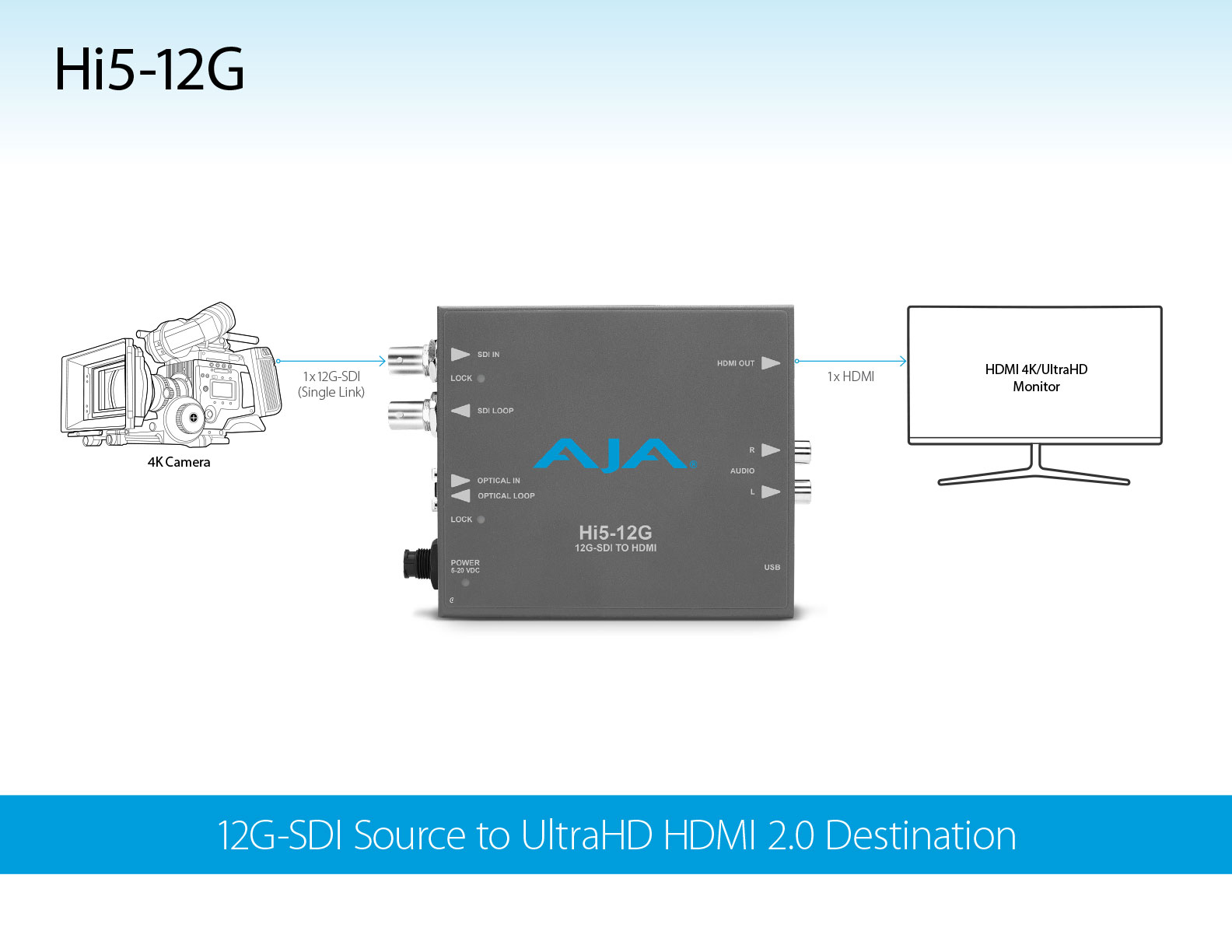

12G-SDI ソースを UltraHD HDMI 2.0 に変換

ワークフローを見る

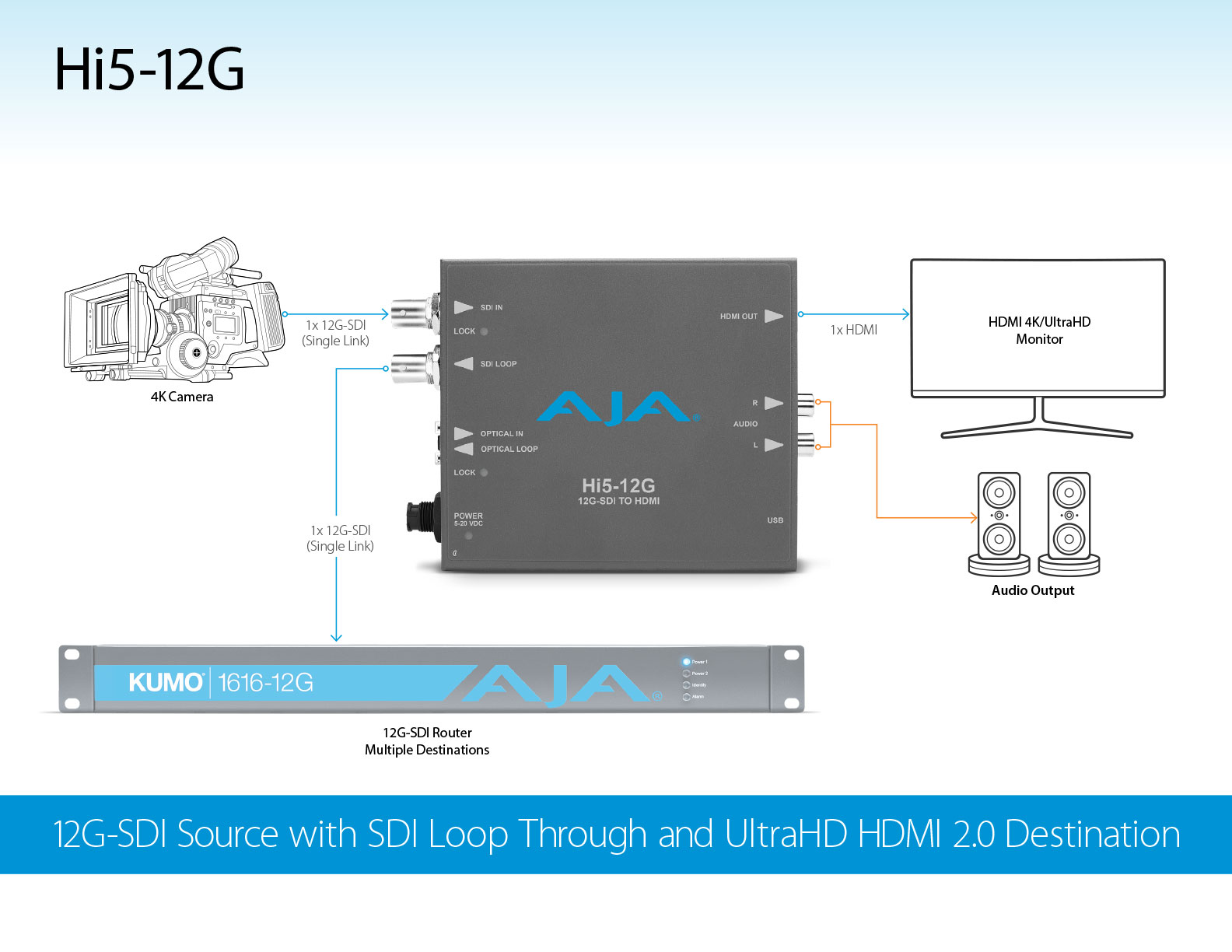

2893 hi5 12g v2 sm

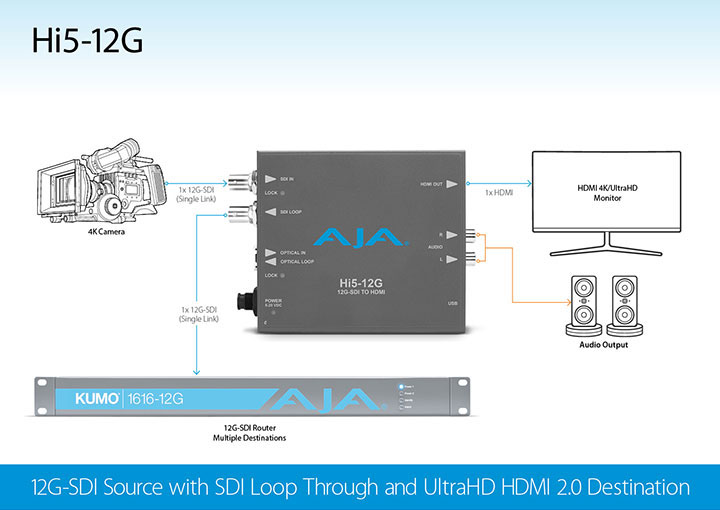

12G-SDI ソースを SDI ループスルーしながら UltraHD HDMI 2.0 で接続

ワークフローを見る

3448 hi5 12g r 720px

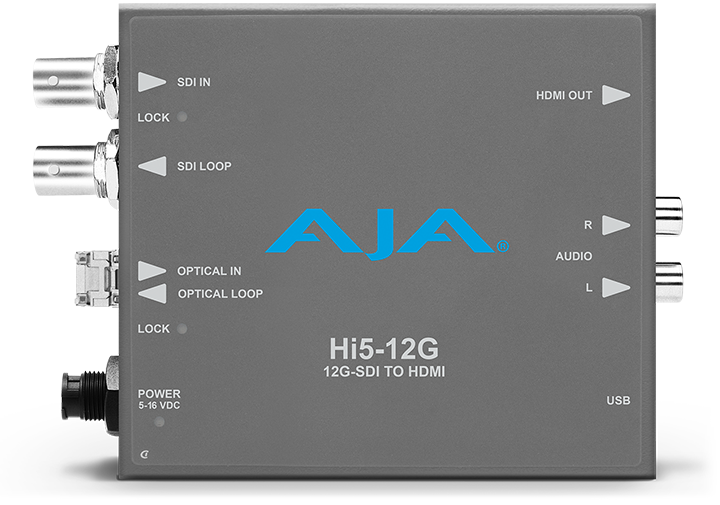

Hi5-12G-R

LC Fiber レシーバー機能搭載 12G-SDI → HDMI 2.0 コンバーター

  • 正確な画像忠実度で、最大 60p の 4K/UltraHD を 12G-SDI から HDMI 2.0 に変換し、ケーブル 1 本で伝送
  • HDMI v2.0b/CTA-861-G に一致する HDR10 メタデータの生成、HLG 対応のHDMI
  • 12G-SDI の同軸ケーブルもしくは光ファイバー LC 出力を経由して、プロビデオ業界向けの 4K デバイスから HDMI 2.0 入力が可能なディスプレイに接続し、費用対効果の高いモニタリング環境を実現
  • SDI モニタリングの簡略化や SDI パイプラインとの接続用途に、1 系統の 12G-SDI 入力とリクロックされた SDI ループ出力を搭載
  • 同梱の光ファイバー LC シングルチャネル SFP レシーバーで 4K 信号の長距離伝送が可能
  • DWP-U 電源が付属
  • USB ポート経由で PC/Mac 対応の Mini-Config ソフトウェアから設定
  • 5 年間の製品保証

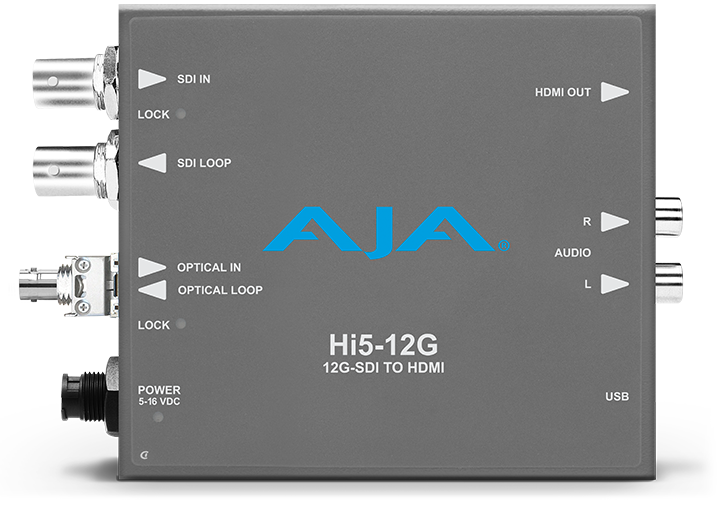

4779 hi5 12g r st 720px

Hi5-12G-R-ST

ST Fiber レシーバー機能搭載 12G-SDI → HDMI 2.0 コンバーター

  • 正確な画像忠実度で、最大 60p の 4K/UltraHD を 12G-SDI から HDMI 2.0 に変換し、ケーブル 1 本で伝送
  • HDMI v2.0b/CTA-861-G に一致する HDR10 メタデータの生成、HLG 対応のHDMI
  • 12G-SDI の同軸ケーブルもしくは光ファイバー ST 出力を経由して、プロビデオ業界向けの 4K デバイスから HDMI 2.0 入力が可能なディスプレイに接続し、費用対効果の高いモニタリング環境を実現
  • SDI モニタリングの簡略化や SDI パイプラインとの接続用途に、1 系統の 12G-SDI 入力とリクロックされた SDI ループ出力を搭載
  • 同梱の光ファイバー ST シングルチャネル SFP レシーバーで 4K 信号の長距離伝送が可能
  • DWP-U 電源が付属
  • USB ポート経由で PC/Mac 対応の Mini-Config ソフトウェアから設定
  • 5 年間の製品保証

Hi5-12G-R ワークフロー

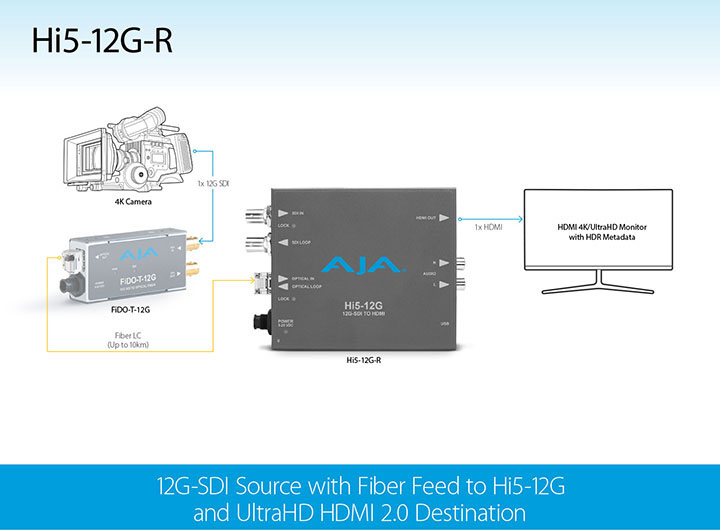

2879 hi5 12g r v1 sm

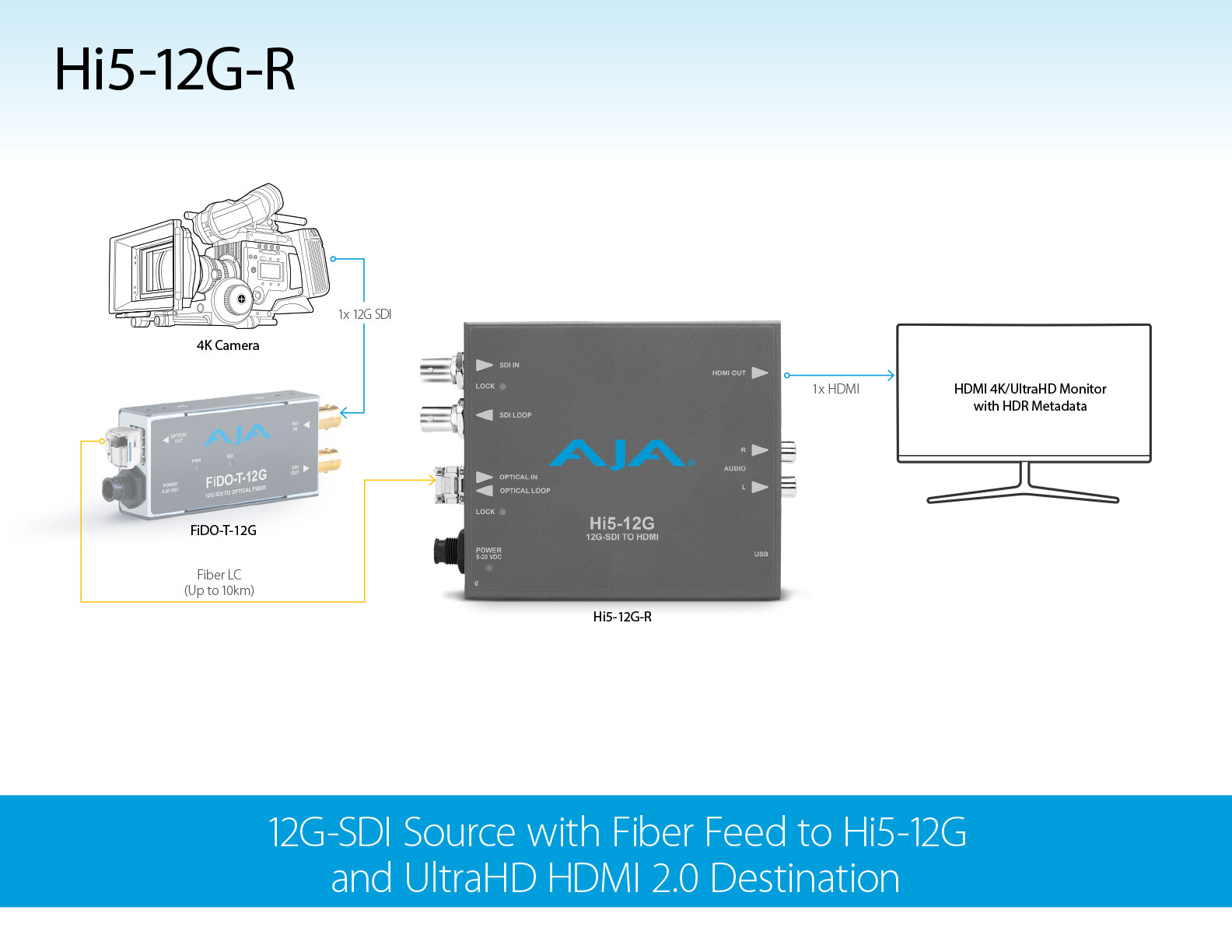

12G-SDI ソースをファイバーで Hi5-12G に入力し UltraHD HDMI 2.0 で接続

ワークフローを見る

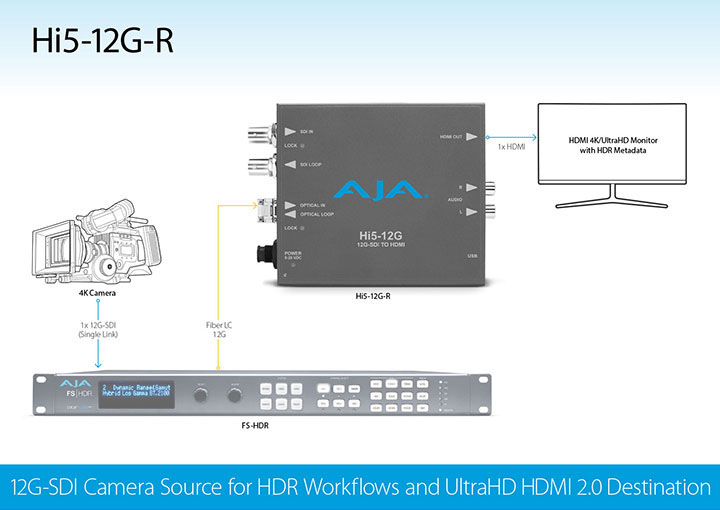

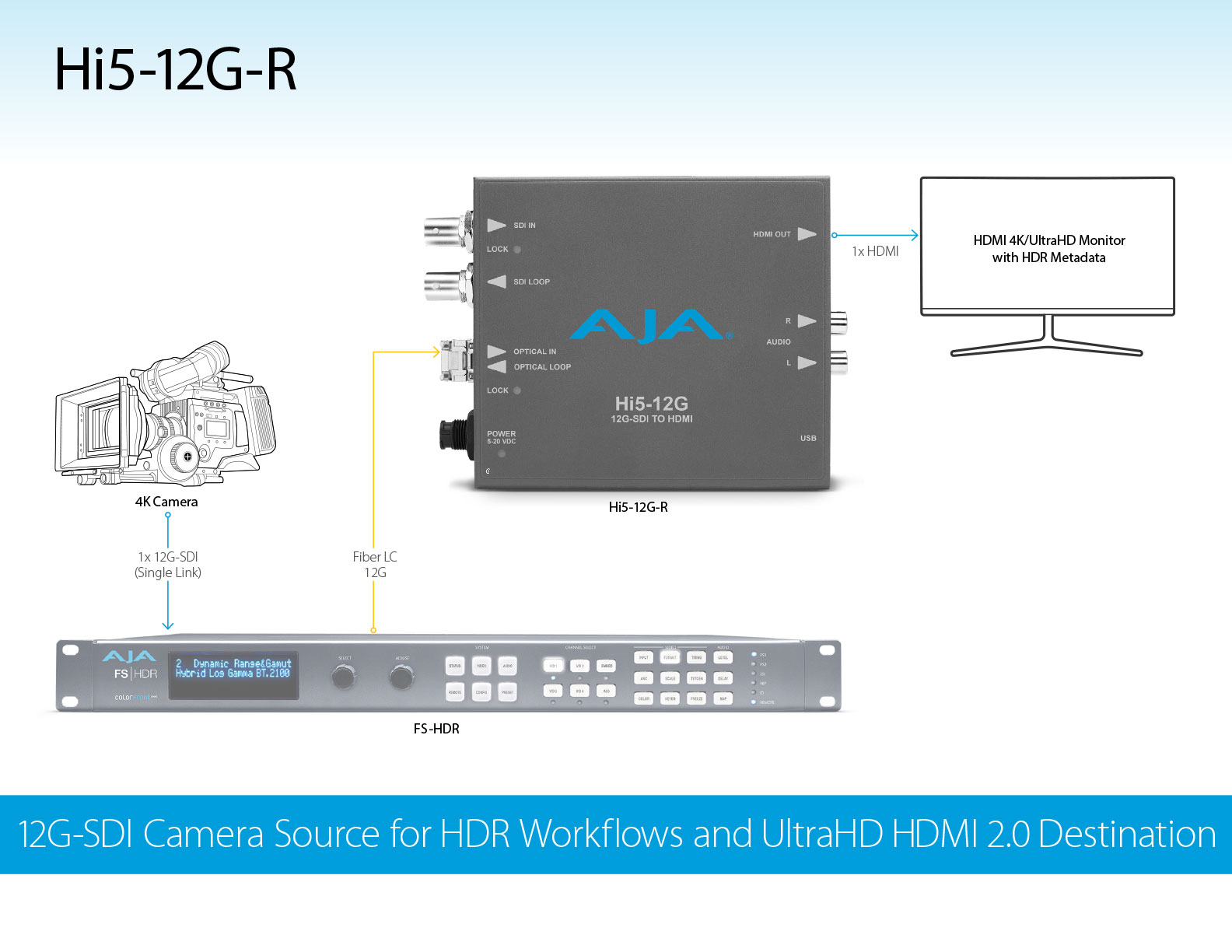

2880 hi5 12g r v2 sm

HDR ワークフロー向けの 12G-SDI カメラソースを UltraHD HDMI 2.0 で接続

ワークフローを見る

3460 hi5 12g r 720px

Hi5-12G-TR

LC Fiber トランシーバー機能搭載 12G-SDI → HDMI 2.0 コンバーター

  • 正確で忠実なイメージとハイフレームレートに対応、最大 60p の 4K/UltraHD を 12G-SDI から HDMI 2.0 に変換し、ケーブル 1 本で伝送
  • HDMI v2.0b/CTA-861-G に一致する HDR10 メタデータを生成し、HDMI 越しに HLG に対応
  • 12G-SDI 出力を備える業務向けの 4K デバイスから HDMI 2.0 入力が可能なディスプレイに簡潔に接続し、費用対効果の高いモニタリング環境を実現
  • 1 系統の 12G-SDI 入力は、リクロックされ SDI ループ出力が可能。ファイバー LC シングルチャネル SFP トランシーバーで 4K/UltraHD の 1 本のソース信号を SDI もしくはファイバーで 1 箇所の HDMI 接続先に届けながら、ソースをパススルーし SDI またはファイバーでもう 1 箇所の接続先に供給可能
  • 同梱のファイバー LC シングルチャネル SFP トランシーバーで 4K 信号の長距離伝送が可能
  • DWP-U 電源が付属
  • ファームウェアアップデート用の USB ポートを搭載
  • 5 年間の製品保証

Hi5-12G-TR ワークフロー

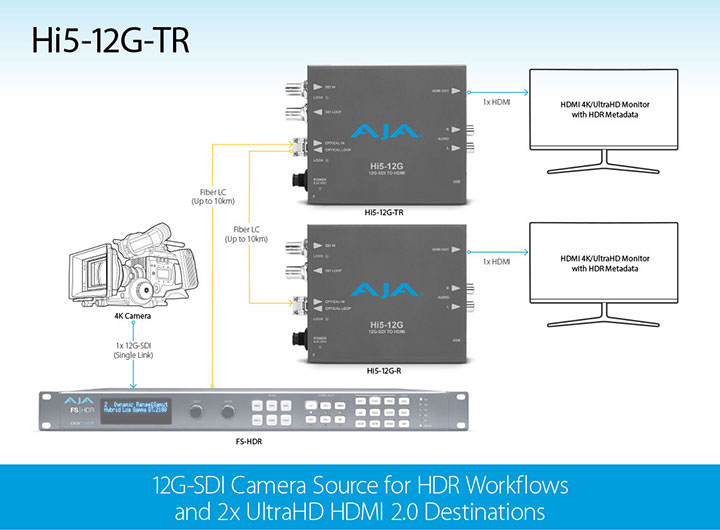

3466 hi5 12g tr v2 sm

HDR ワークフロー向けの 12G-SDI カメラソースを UltraHD HDMI 2.0 で 2 箇所に接続

ワークフローを見る

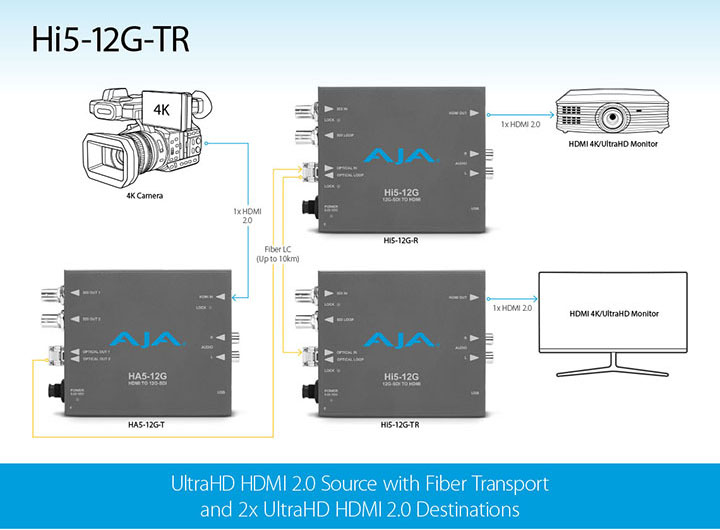

3469 hi5 12g tr v1 sm

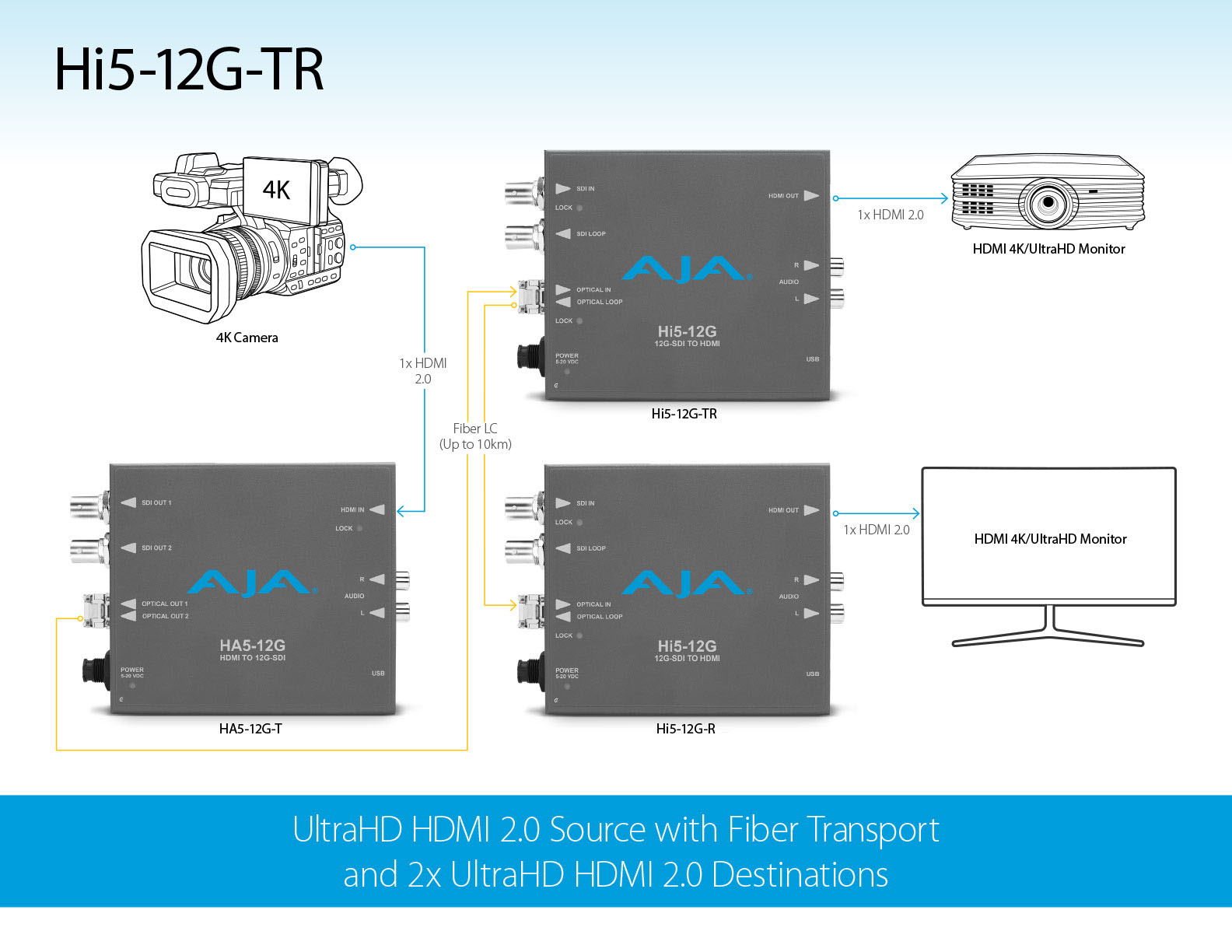

UltraHD HDMI 2.0 ソースを光ファイバーで転送し、UltraHD HDMI 2.0 で 2 箇所に接続

ワークフローを見る

2896 1587 HDR web image

HDR

HDR (ハイダイナミックレンジ) は標準的な信号に比べ、広色域で豊かな色彩、より明るいホワイト、そしてより深く暗いブラックを扱えます。これにより、イメージはより「生き生きとした」見た目になり、自然で真実味のある色を視聴者に届けられるようになります。

Hi5-12G は HDMI v2.0b/CTA-861-G に準拠した HDR メタデータを生成することで、互換性のある HDMI ディスプレイに 4K/UltraHD/HD の HDR 信号を伝送します。Hi5-12G は HDMI 経由でハイブリッドログガンマ (HLG) 方式の HDR ディスプレイにも対応します。

HDR ソリューション

2897 1428 143 features cameos block3

4K と UltraHD

一般的に、4K 信号とは 4096 x 2160 ピクセルの解像度を指します。一方、UltraHD 信号は 3840 x 2160 ピクセルの解像度です。この違いのために、いくつかのモニターは、フル 4K ワークフローまたは UltraHD ワークフローのどちらかでしか使用できません。Hi5-12G はこれらの解像度の差を埋めることで、UltraHD モニターを 4K 制作環境で使用できるようにしたり、4K モニターを UltraHD 制作環境で使用できるようにしたりします。

また Hi5-12G は、ハイフレームレート (HFR) 入力にも対応しています。50fps または 60fps の 4K/UltraHD 信号をHi5-12G に入力することができ、互換性のある HDMI 2.0 接続ディスプレイで最大 60p の出力を確認できます。

2825 12g sdi cable horizontal 720

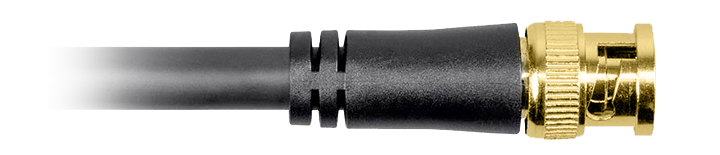

12G-SDI に対応

Hi5-12G の 12G-SDI 入力では、非常に高品質な信号を扱えます。画像品質が重要視される高解像度やディープカラーのワークフローで使用可能です。

12G-SDI ソリューション

398 audio speaker image sm 1x

オーディオの統合

最大 16 チャンネルのエンベデッド SDI オーディオ入力に対応、8 チャンネルのエンベデッド HDMI オーディオを出力可能です。また、ビデオ出力と適切に同期させるために、オーディオは 0〜7 フレーム遅延させられます。オーディオをディスエンベデッドして分離しなくても、2 チャンネルのアナログオーディオ出力から直接外部モニタリングが行えます。

4649 355 355 Mini Config ScreenR 1x

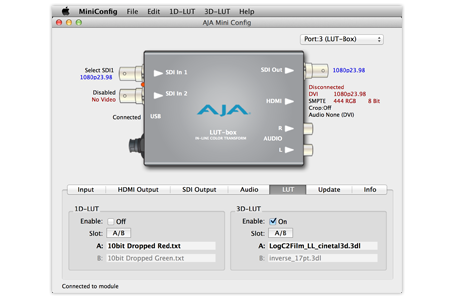

USB と MiniConfig サポート

AJA の無料ソフトウェア MiniConfig は、USB 接続可能な AJA 製のあらゆるミニコンバーターで使用できます。現在の入出力フォーマットに関する詳細な情報をグラフィカルインターフェースで確認できます。対応するあらゆる AJA 製のミニコンバーターの設定値を制御できるだけでなく、ファームウェアアップデートを適用することで新機能を追加し機能性を高めます。

MiniConfig をダウンロード

詳細はこちら

316 Universal power 1x

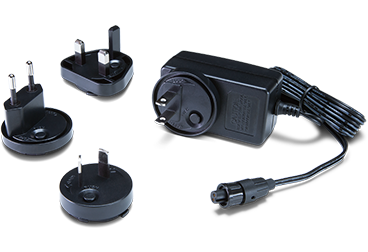

ユニバーサル電源

すべての AJA 製ミニコンバーターには、世界各国に対応したプラグ接続を含むユニバーサル電源が同梱されているため、世界中で使用できます。

317 portable converter

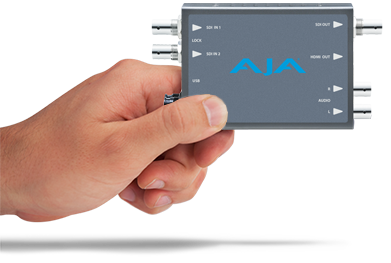

コンパクトでポータブル

AJA 製ミニコンバーターはコンパクトなので、モニターの後方やラックの後部、あるいはカメラリグに直接取り付けて使用できます。電源端子にはロック機構が備えられているため、誤って外れるのを防ぎます。また、オプションの P-TAP 電源ケーブルを使用すると、バッテリーから電源を得られます。

4652 mini matrix 1140px

AJA Mini-Matrix

AJA のミニコンバーターの全ラインアップを Mini-Matrix で確認できます。ミニコンバーター製品は増え続けていますが、このアプリケーションを利用すれば、あらゆる状況や利用環境にとって最適な製品を見つけ出せます。

アプリ内の各製品情報画面には、AJA ウェブサイト (英語) の製品ページに直接アクセスできるリンクがあり、製品の詳細情報を確認できます。

AJA Mini-Matrix ページ

4235 5 yr warranty graphic purple

業界最高水準のサポート

業界で最高水準だと認識されている AJA のテクニカルサポートを、すべての AJA ユーザーが受けられます。導入、設定、操作、技術的な課題など、あらゆる場面で AJA にサポートを仰げます。AJA のミニコンバーターシリーズは、5 年間の製品保証が設けられています。

製品保証に関する詳細情報は、製品マニュアルでご確認ください。
