OG-FiDO-2T-12G

openGear 対応 2 チャンネル 12G-SDI → シングルモード LC ファイバートランスミッター

ファイバーソリューション Mini-Matrix App

OG-FiDO-2T-12G

概要

最先端の openGear 対応カード OG-FiDO-2T-12G は、2 チャンネルの 12G-SDI をファイバーに変換します。標準的なシングルモード光ファイバーケーブルを使い、12G-SDI 信号を最大 10 km (32,808 ft) まで伝送可能にします。2 系統の 12G-SDI 入力は完全に独立していて、レートが異なる 12G-SDI 信号を各チャンネル毎に送信できます。

AJA 製の OG-X-FR を含む、高密度な openGear の 2RU ラックフレームに対応する設計です。Windows®、macOS®、Linux® で動作する DashBoard ソフトウェアに対応し、openGear アーキテクチャの制御・監視がリモートで行えます。PC もしくはローカルネットワーク越しにモニタリングとコントロールの構成を設定可能な、利便性が高い業界標準の機能を提供します。

主な機能

主な機能

  • ビデオフォーマット : 270 Mbps 〜 12 Gbps、フォーマット非依存
  • 入力 : 独立 12G-SDI BMC × 2
  • 出力 : 独立 シングルモード LC ファイバー × 2
  • openGear DashBoard 経由で監視
  • HDR (ハイダイナミックレンジ) ビデオ対応
  • 「現在の入力」と「SMPTE でロックされた入力」を LED で表示
  • 自動検出とリクロック
  • 270 Mbps、1.483 Gbps、1.485 Gbps、2.967 Gbps、2.970 Gbps、5.934 Gbps、5.940 Gbps、11.868 Gbps、11.880 Gbps - 自動選択
  • 公称波長 : Tx: 1310 nm (通常)
  • 電力 : 最大 3 W
  • ホットスワップ対応
  • 適切なファイバー SFP 同梱
  • リア I/O カード同梱
  • 各カード毎に 2 スロットを占有
  • openGear フレーム OG-X-FR、OG-3-FR、DFR-8321 と互換
  • 5 年間保証
OG-FiDO-2T-12G ワークフロー例

OG-FiDO-2T-12G ワークフロー例

この図では、4 台の OG-FiDO-2T-12G openGear カードが、OG-X-FR ラックフレームに設置されています。このラックには、高密度に openGear カードを搭載可能です。また、このラックはライブコンサートイベントのステージ付近に置かれています。

このライブイベントでは、8 台の 12G-SDI カメラが使われています。これらのカメラは 2 台ずつ OG-FiDO-2T-12G コンバーターカードに接続されていて、12G-SDI からファイバーに変換されています。

中継車には、4 台の OG-FiDO-2R-12G openGear カードが搭載された OG-X-FR ラックフレームが設置されていて、ステージ側から受け取ったファイバー信号を 12G-SDI に変換しています。これら 8 系統の 12G-SDI フィードは、中継車の制作ブースで非常に低遅延で映像の確認が行なえます。

ワークフローを見る

接続性

12G-SDI 入力は、クラス最高の入力ジッター耐性でリクロックされます。12G-SDI 入力は、6G/3G/HD/SD-SDI にも対応しています。信号経路はどれも独立していて、異なるレートを設定できます。シングルモードファイバーケーブルに対応しています。

openGear の互換性

openGear 仕様に準拠している AJA のカードは、他社の openGear 対応製品と互換性があります。対応製品は増えており、openGear は将来性のあるラックフレーム製品です。

openGear の互換性

柔軟な I/O

リアパネルはモジュラー形式になっていて、カード毎に用途に合わせた I/O 端子に個別の変更が可能です。

安全機構

冗長電源オプションを使用すれば、片方の電源が切れてしまっても、残りの電源から電力が供給されます。

Ethernet アクセス

標準の Ethernet 接続で Dashboard アプリケーションからフレームにアクセスし、フレーム全体を制御可能です。カード毎の Ethernet アクセスオプションをフレームに導入すれば、互換性のある openGear カードの詳細な設定が行えます。

さらに詳しく

DashBoard ソフトウェア

DashBoard ソフトウェア

Dashboard ソフトウェアを利用すると、macOS、Windows、Linux 上から、素早く簡単に openGear カードの設定と制御が行えます。

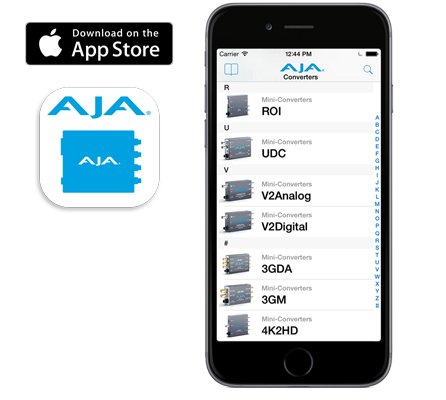

AJA Mini-Matrix

AJA Mini-Matrix

AJA のミニコンバーターの全ラインアップを iOS アプリケーションで確認できます。ミニコンバーター製品は増え続けていますが、このアプリケーションを利用すれば、あらゆる状況や利用環境にとって最適な製品を見つけ出せます。

アプリ内の各製品情報画面には、AJA ウェブサイト (英語) の製品ページに直接アクセスできるリンクがあり、製品の詳細情報を確認できます。また製品情報は、アプリから直接メールで送信できます。AJA Mini-Matrix アプリケーションは、iPad® と iPhone® に対応しており、Apple iTunes® Store から無料でダウンロードできます。

Apple App Store からダウンロード

Android 用ブラウザ版 AJA Mini-Matrix

業界最高水準のサポート

業界最高水準のサポート

業界で最高水準だと認識されている AJA のテクニカルサポートを、すべての AJA ユーザーが受けられます。openGear の導入、設定、操作、技術的な課題など、あらゆる場面で AJA にサポートを仰げます。

OpenGear シリーズは、5 年間の製品保証が設けられています。製品保証に関する詳細情報は、製品マニュアルでご確認ください。
