OG-12GDA-2x4

openGear 互換、デュアル 1 × 4 12G-SDI ディストリビューションアンプ

og 12gda 2x4 header v2

OG-12GDA-2x4 は最先端の openGear 互換、12G-SDI ディストリビューションアンプです。入力されたデュアルチャンネルの 12G-SDI の信号は自動的にイコライズされ、それぞれ 4 系統の 12G-SDI 信号として自動的にリクロックされて出力されます。入力端子が 2 系統あるため、2 台分のディストリビューションアンプの機能を限られたスベースに導入できます。10 個の BNC 端子を搭載した背面接続用のコネクターモジュールが 1 つ付属しています。

AJA 製の OG-X-FR を含む、高密度な openGear の 2RU ラックフレームに対応する設計です。Windows®、macOS®、Linux® で動作する DashBoard ソフトウェアに対応し、openGear アーキテクチャの制御・監視がリモートで行えます。PC もしくはローカルネットワーク越しにモニタリングとコントロールの構成を設定可能な、利便性が高い業界標準の機能を提供します。

製品概要

1505 features

主な機能

  • デュアル 1 × 4 12G-SDI openGear ディストリビューションアンプ
  • 12G-SDI BNC 入力 × 2
  • 非反転型 12G-SDI BNC 出力 × 8
  • フォーマット非依存 270 Mbps – 12 Gbps ビデオフォーマット
  • 入力信号の自動イコライゼーションと出力信号の自動リクロック
  • HDR ビデオ対応
  • エンベデッドオーディオ、クローズドキャプション、タイムコードを含むすべてのアンシラリーデータを伝送
  • 「現在の入力」と「SMPTE でロックされた入力」を LED で表示
  • 12G-BNC × 10 端子搭載の背面モジュール同梱
  • 電力 : 4.5 W
  • ホットスワップ可能
  • OGX、OG3、DFR-8321 などの openGear 互換フレームで DashBoard に対応
  • 5 年間保証
4487 og 12gda 2x4 feature

接続姓

12G-SDI 入力は自動的にイコライズされ、出力は自動的にクラス最高のジッタ耐性でリクロックされます。対応している SDI レートは、270Mb、1.5Gb、3Gb、6Gb、12Gb です。2 系統の SDI 入力を 8 つの SDI 端子から出力します。10 個の BNC 端子を搭載した背面接続用の openGear コネクターモジュールが 1 つ付属しています。

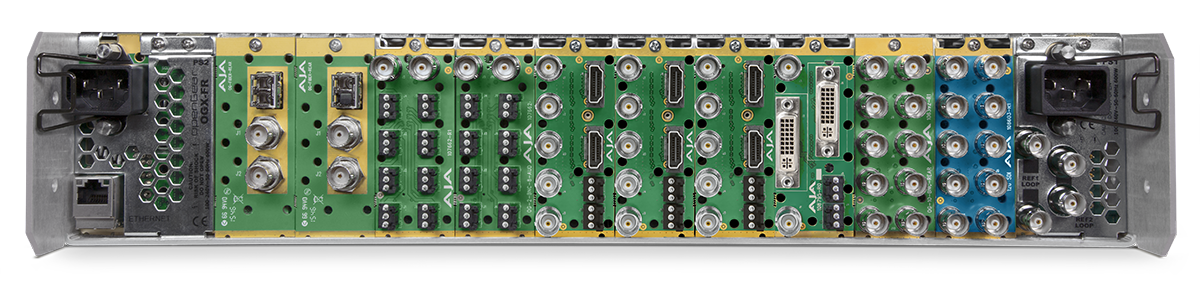

4605 OGX Frame Rear

openGear の互換性

openGear 規格に準拠している AJA のカードは、他社の openGear 対応製品と互換性があります。対応製品は増加しており、openGear は将来性のあるラックフレーム製品です。

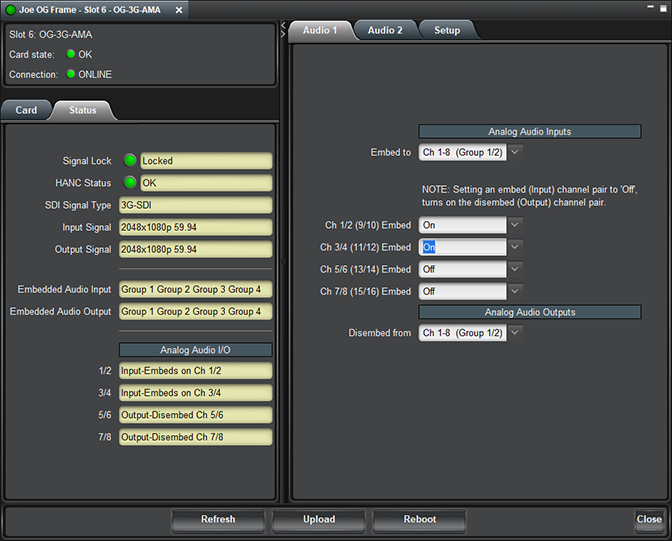

3094 3123 AJA Download DashBoard OpenGear Software

DashBoard ソフトウェアをダウンロード

Dashboard ソフトウェアを利用すると、macOS、Windows、Linux 上から、素早く簡単に openGear カードの設定と制御が行えます。

最新の DashBoard ソフトウェアは下記よりダウンロードいただけます。

ダウンロード

柔軟な I/O

モジュラー式のリアパネルにより、I/O 端子をカード毎に変更可能です。

安全性

冗長電源オプションを使用すれば、片方の電源が切れてしまっても、残りの電源から電力が供給されます。

Ethernet 接続

標準の Ethernet 接続で Dashboard アプリケーションからフレームにアクセスし、フレーム全体を制御可能です。カード毎の Ethernet アクセスオプションをフレームに導入すれば、互換性のある openGear カードの詳細な設定が行えます。

さらに詳しく

2724 362 362 MiniMatrix 2x

AJA Mini-Matrix

AJA のラックフレームとラックフレームカードの全ラインアップを iOS アプリケーションで確認できます。このアプリケーションを利用すると、増え続ける AJA 製品ラインの中から、あらゆる状況や利用環境にとって最適な製品を見つけ出せます。

アプリ内の各製品情報画面には、AJA ウェブサイト (英語) の製品ページに直接アクセスできるリンクがあり、製品の詳細情報を確認できます。また製品情報は、アプリから直接メールで送信できます。AJA Mini-Matrix アプリケーションは、iPad® と iPhone® に対応しており、Apple iTunes® Store から無料でダウンロードできます。

ブラウザ版 AJA Mini-Matrix

3138 5 yr warranty graphic purple

業界最高水準のサポート

業界で最高水準だと認識されている AJA のテクニカルサポートを、すべての AJA ユーザーが受けられます。openGear の導入、設定、操作、技術的な課題など、あらゆる場面で AJA にサポートを仰げます。

OpenGear シリーズは、5 年間の国際製品保証が設けられています。製品保証に関する詳細情報は、製品マニュアルでご確認ください。
