OG-ROI-HDMI

openGear 準拠 HDMI → 3G-SDI スキャンコンバーター

og roi hdmi dvi

AJA の OG-ROI-HDMI は、非常に高い精度でコンピューターや HDMI の信号を 3G-SDI ベースバンド信号に変換できる openGear カードです。OG-ROI-HDMI は、素晴らしい関心領域 (ROI : region-of-interest) スケーリングだけでなく、フレームレート変換も行えます。コンピューターの信号を映像機器へ正確に取り込む機会は増えており、OG-ROI-HDMI は費用や設置スペースを犠牲にすることなく、その用途に完璧に応えます。

製品概要

1043 featurebutton

主な機能

  • HDMI から 3G-SDI に変換
  • 関心領域 (ROI) スケーリング
  • ループスルー可能な HDMI 入力
  • 3G-SDI 出力
  • アスペクト比変換と画像回転
  • ゲンロック入力
  • オーディオエンベッティング
  • Dashboard ソフトウェア経由で構成
  • openGear フレーム OGX、OG3、DFR-8321 と互換
  • 5 年間保証
4474 OG ROI HDMI input scrn callouts

関心領域 (ROI)

コンピューターのスクリーンから、不必要な雑然としたインターフェースやメニューバーを取り除き、必要な部分だけを抜き出します。

OG-ROI-HDMI は、無料のアプリケーション Ross DashBoard と完全に互換性があり、入力されたコンピュータ信号から関心領域をインタラクティブに選択できます。選択した領域をどのような出力解像度に変更するかは完全に制御できます。AJA の高品質なスケーリングアルゴリズムによって、最大限に滑らかな画像が得られます。

DashBoard ソフトウェアの画面上でソースと出力を正確に確認しながら、アスペクト比、画像の回転、フレームレートの変換を完全に制御可能です。さらに、入力されたフォーマットを変換し、必要な信号を出力できます。

4477 og connectivity workflow

接続性

OG-ROI-HDMI はループスルーを利用できるので、SDI モニターがなくても外部モニターに接続可能です。リファレンス入力は、OG-ROI-HDMI から出力される SDI 信号を確実にロックするので、プロダクションや設備の中で使用できます。

図を確認

918 audio speaker image sm 1x

オーディオ

OG-ROI-HDMI は、2 系統の 3 ピンターミナルブロック端子または、HDMI にエンベデッドされた最大 8 チャンネルのオーディオから、2 チャンネルアナログオーディオを受け付けられます。オーディオソースは DashBoard ソフトウェアから選択可能で、SDI 出力にエンベデッドされます。そのため、コンピューターのオーディオを SDI 信号に簡単にエンベデッドし、同期してルーティングが行なえます。

openGear の互換性

openGear 仕様に準拠している AJA のカードは、他社の openGear 対応製品と互換性があります。対応製品は増加しており、openGear は将来性のあるラックフレーム製品です。

4404 3129 OGX FR rear feature block
3094 3123 AJA Download DashBoard OpenGear Software

DashBoard ソフトウェアをダウンロード

Dashboard ソフトウェアを利用すると、macOS、Windows、Linux 上から、素早く簡単に openGear カードの設定と制御が行えます。

最新の DashBoard ソフトウェアは下記よりダウンロードいただけます。

ダウンロード

柔軟な I/O

モジュラー式のリアパネルにより、I/O 端子をカード毎に変更可能です。

安全性

冗長電源オプションを使用すれば、片方の電源が切れてしまっても、残りの電源から電力が供給されます。

Ethernet 接続

標準の Ethernet 接続で Dashboard アプリケーションからフレームにアクセスし、フレーム全体を制御可能です。カード毎の Ethernet アクセスオプションをフレームに導入すれば、互換性のある openGear カードの詳細な設定が行えます。

さらに詳しく

4652 mini matrix 1140px

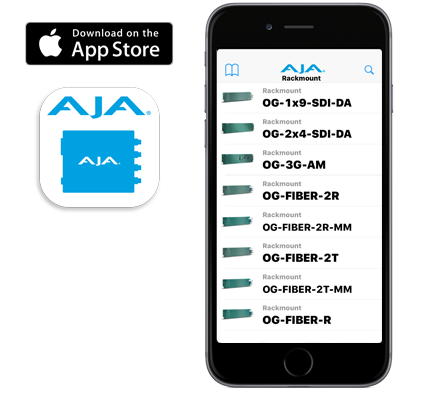

AJA Mini-Matrix

AJA のラックフレームとラックフレームカードの全ラインアップを Mini-Matrix で確認できます。増え続ける AJA 製品ラインの中から、あらゆる状況や利用環境にとって最適な製品を見つけ出せます。

アプリ内の各製品情報画面には、AJA ウェブサイト (英語) の製品ページに直接アクセスできるリンクがあり、製品の詳細情報を確認できます。

AJA Mini-Matrix ページ

3138 5 yr warranty graphic purple 1

業界最高水準のサポート

業界で最高水準だと認識されている AJA のテクニカルサポートを、すべての AJA ユーザーが受けられます。openGear の導入、設定、操作、技術的な課題など、あらゆる場面で AJA にサポートを仰げます。

OpenGear シリーズは、5 年間の国際製品保証が設けられています。
