OG-FiDO-2T

DashBoard 対応
2 チャンネル 3G-SDI → シングルモード LC ファイバートランスミッター openGear カード

OG FiDO 2T Header 1140px

最先端の openGear 互換ラックマウントカード OG-FiDO-2T は、2 チャンネルの 3G-SDI をファイバーに変換します。標準的なシングルモードの光ファイバーケーブルを経由して 3G-SDI 信号を最大 10 km 先まで伝送できます。2 系統の 3G-SDI 入力は完全に独立しており、異なる 3G-SDI レートをそれぞれのチャンネルで伝送可能です。

AJA 製の OG-X-FR を含む、高密度な openGear の 2RU ラックフレームに対応する設計です。Windows®、macOS®、Linux® で動作する DashBoard ソフトウェアに対応し、openGear アーキテクチャの制御・監視がリモートで行えます。PC もしくはローカルネットワーク越しにモニタリングとコントロールの構成を設定可能な、利便性が高い業界標準の機能を提供します。

製品概要

2548 1266 1145 1041 featurebutton

主な機能

  • ビデオフォーマット : 150 Mbps 〜 3 Gbps、フォーマット非依存
  • 入力 : 独立した 3G-SDI 入力 × 2、BNC 端子
  • 出力 : 独立したシングルモード光ファイバー × 2、LC 端子
  • openGear DashBoard 経由で監視
  • 「現在の入力」と「SMPTE でロックされた入力」を LED で表示
  • 自動検出とリクロック
  • 270 Mbps、1.483 Gbps、1.485 Gbps、2.966 Gbps、2.970 Gbps - 自動選択
  • 他のレートはバススルーされ、リクロックされません。
  • 波長 : 1310 nm
  • 光出力 : -5dBm (最小)、0dBm (最大)
  • 電力 : 2.5 W
  • ホットスワップ可能
  • openGear フレーム OGX、OG3、DFR-8321 と互換

接続性

3G-SDI 入力は、クラス最高の入力ジッター耐性でリクロックされます。3G-SDI レートは、270Mb、1.5Gb、3Gb に対応しています。ファイバーコネクターは、メインカードに取り付けます。信頼性が高く、低コストな方法です。

光ファイバーケーブル適合対照表

openGear の互換性

openGear 規格に準拠している AJA のカードは、他社の openGear 対応製品と互換性があります。対応製品は増加しており、openGear は将来性のあるラックフレーム製品です。

4404 3129 OGX FR rear feature block
3094 3123 AJA Download DashBoard OpenGear Software

DashBoard ソフトウェアをダウンロード

Dashboard ソフトウェアを利用すると、macOS、Windows、Linux 上から、素早く簡単に openGear カードの設定と制御が行えます。

最新の DashBoard ソフトウェアは下記よりダウンロードいただけます。

https://www.rossvideo.com/support/software-downloads/dashboard/

柔軟な I/O

モジュラー式のリアパネルにより、I/O 端子をカード毎に変更可能です。

安全性

冗長電源オプションを使用すれば、片方の電源が切れてしまっても、残りの電源から電力が供給されます。

Ethernet 接続

標準の Ethernet 接続で Dashboard アプリケーションからフレームにアクセスし、フレーム全体を制御可能です。カード毎の Ethernet アクセスオプションをフレームに導入すれば、互換性のある openGear カードの詳細な設定が行えます。

さらに詳しく

5years warranty image

業界最高水準のサポート

業界で最高水準だと認識されている AJA のテクニカルサポートを、すべての AJA ユーザーが受けられます。openGear の導入、設定、操作、技術的な課題など、あらゆる場面で AJA にサポートを仰げます。

OpenGear シリーズは、5 年間の国際製品保証が設けられています。

4652 mini matrix 1140px

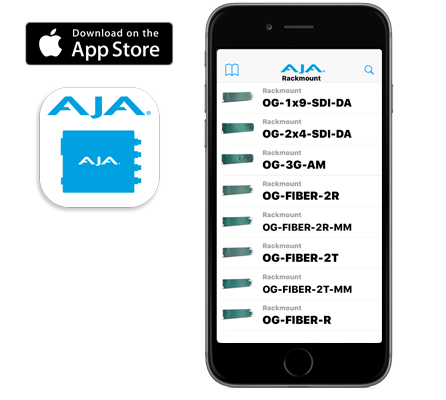

AJA Mini-Matrix

AJA のラックフレームとラックフレームカードの全ラインアップを Mini-Matrix で確認できます。増え続ける AJA 製品ラインの中から、あらゆる状況や利用環境にとって最適な製品を見つけ出せます。

アプリ内の各製品情報画面には、AJA ウェブサイト (英語) の製品ページに直接アクセスできるリンクがあり、製品の詳細情報を確認できます。

AJA Mini-Matrix ページ
