OG-3G-AMD

DashBoard 対応 3G-SDI 8 チャンネル 24 ビット AES エンベッダー / ディスエンベッダー openGear カード

OG 3G AMD Header 1140pxTEST

OG-3G-AMD は、最先端の openGear 互換、8 チャンネル AES オーディオエンベッダー / ディスエンベッダーで、最大 1080p 60 までの 3G-SDI 入出力に対応しています。分かりやすい方法でチャンネルの有効化とマッピングが行えます。10 個の BNC 端子を搭載した背面接続用の openGear コネクターモジュールが 1 つ付属しています。

AJA 製の OG-X-FR を含む、高密度な openGear の 2RU ラックフレームに対応する設計です。Windows®、macOS®、Linux® で動作する DashBoard ソフトウェアに対応し、openGear アーキテクチャの制御・監視がリモートで行えます。PC もしくはローカルネットワーク越しにモニタリングとコントロールの構成を設定可能な、利便性が高い業界標準の機能を提供します。

製品概要

1609 1506 features

主な機能

  • ビデオフォーマット : 3G-SDI
  • 3G-SDI エンベッダー / ディスエンベッダーを 1 台で実現
  • 入力 : 3G-SDI BNC × 1
  • 出力 : 3G-SDI BNC × 1
  • AES BNC × 4 (入力毎に 2 チャンネル)
  • ローカルモードとリモートモード
  • エンベデッドオーディオが入力された場合、パススルー、分離、上書き可能
  • openGear DashBoard または DIP スイッチで構成を変更
  • 電力 : 5.0 W
  • ホットスワップ可能
  • OGX、OG3、DFR-8321 などの openGear フレームと互換
2868 og sdi rear plate

接続性

OG-3G-AMD には、それぞれ 1 系統の 3G-SDI 入出力端子、それぞれ 4 系統の AES BNC 入出力端子が搭載されています。OG-3G-AMD は入力されるビデオ規格に対し、自動検出・自動構成を行います。AES 入力は 48kHz サンプルレート変換 (SRC) され、ビデオ入力に同期されます。4 系統の AES 出力のオーディオは、ディスエンベデッド機能を常に利用可能です。任意のオーディオをエンベッドできます。1 チャンネルに 1 ペアが基本で、入力された AES オーディオのエンベッドにも、入力された 3G-SDI のオーディオのパススルーにも対応します。チャンネルのエンベッドとマッピングは、分かりやすい DashBoard ソフトウェアから行えます。

openGear の互換性

openGear 仕様に準拠している AJA のカードは、他社の openGear 対応製品と互換性があります。対応製品は増加しており、openGear は将来性のあるラックフレーム製品です。

4404 3129 OGX FR rear feature block
3094 3123 AJA Download DashBoard OpenGear Software

DashBoard ソフトウェアをダウンロード

Dashboard ソフトウェアを利用すると、macOS、Windows、Linux 上から、素早く簡単に openGear カードの設定と制御が行えます。

最新の DashBoard ソフトウェアは下記よりダウンロードいただけます。

http://www.opengear.tv/dashboard-software

柔軟な I/O

モジュラー式のリアパネルにより、I/O 端子をカード毎に変更可能です。

安全性

冗長電源オプションを使用すれば、片方の電源が切れてしまっても、残りの電源から電力が供給されます。

Ethernet 接続

標準の Ethernet 接続で Dashboard アプリケーションからフレームにアクセスし、フレーム全体を制御可能です。カード毎の Ethernet アクセスオプションをフレームに導入すれば、互換性のある openGear カードの詳細な設定が行えます。

さらに詳しく

5years warranty image

業界最高水準のサポート

業界で最高水準だと認識されている AJA のテクニカルサポートを、すべての AJA ユーザーが受けられます。openGear の導入、設定、操作、技術的な課題など、あらゆる場面で AJA にサポートを仰げます。

OpenGear シリーズは、5 年間の国際製品保証が設けられています。

2724 362 362 MiniMatrix 2x

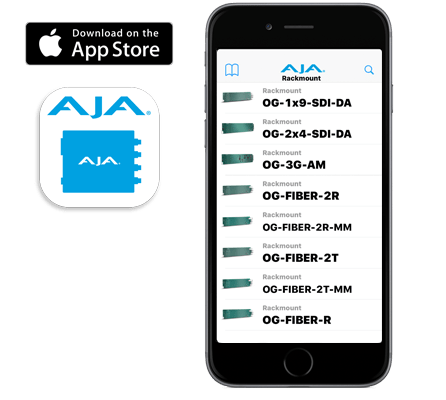

AJA Mini-Matrix

AJA のラックフレームとラックフレームカードの全ラインアップを iOS アプリケーションで確認できます。このアプリケーションを利用すると、増え続ける AJA 製品ラインの中から、あらゆる状況や利用環境にとって最適な製品を見つけ出せます。

アプリ内の各製品情報画面には、AJA ウェブサイト (英語) の製品ページに直接アクセスできるリンクがあり、製品の詳細情報を確認できます。また製品情報は、アプリから直接メールで送信できます。AJA Mini-Matrix アプリケーションは、iPad® と iPhone® に対応しており、Apple iTunes® Store から無料でダウンロードできます。

ブラウザ版 AJA Mini-Matrix
