OG-UDC

DashBoard に対応した openGear 互換
3G-SDI アップ / ダウン / クロスコンバーター

og udc header new

OG-UDC は openGear と互換性のある 10 ビット放送局品質のアップ、ダウン、クロスコンバーターで、HD と SD 間の橋渡しをします。OG-UDC は、3G-SDI 入出力、HDMI 出力、アナログオーディオ出力用の 2 つの 3 ピンターミナルブロック端子を備えています。

OG-UDC は、AJA 製の OG-3-FR を含む、高密度な openGear の 2RU ラックフレームで使用するために設計されています。Windows®、macOS®、Linux® で動作する DashBoard ソフトウェアに対応し、openGear アーキテクチャの制御・監視がリモートで行えます。PC もしくはローカルネットワーク越しにモニタリングとコントロールの構成を設定可能な、利便性が高い業界標準の機能を提供します。

製品概要

2712 1043 featurebutton

主な機能

  • openGear 互換カード
  • SD、HD、3G HD フォーマット間の変換
  • 1080p 50/60 対応
  • ネットワーク制御ソフトウェア DashBoard や 外部ディップスイッチからコントロール
  • 2 × 3 ピンターミナルブロックコネクター (付属)
  • 16 チャンネルエンベデッド SDI オーディオ入出力
  • リファレンス入力
  • openGear フレーム、OG-X-FR、OG3、DFR-8321 と互換
  • 5 年間保証

注記 :

OG-UDC は、3G-SDI レベル A フォーマットのみ変換します。3G-SDI レベル B の入出力はできません。

OG-UDC は、エンベデッドオーディオのアンシラリーデータのみパススルーします。その他のタイプのエンベデッドされたアンシラリーデータはパススルーしません。

OGX FR rear feature block

openGear の互換性

openGear 仕様に準拠している AJA のカードは、他社の openGear 対応製品と互換性があります。対応製品は増加しており、openGear は将来性のあるラックフレーム製品です。

3094 3123 AJA Download DashBoard OpenGear Software

DashBoard ソフトウェアのダウンロード

Dashboard ソフトウェアを利用すると、macOS、Windows、Linux 上から、素早く簡単に openGear カードの設定と制御が行えます。

最新の DashBoard ソフトウェアは下記よりダウンロードいただけます。

http://www.opengear.tv/dashboard-software

2817 91 Coversion 1x

AJA ハードウェア変換技術

AJA の強力なハードウェアコンバージョン技術は、作品に最高画質をもたらします。実装している主要な変換機能は次の通りです。

  • SD/HD アップ / ダウンコンバージョン
  • SD/SD アクセプト比変換
  • HD/HD クロスコンバージョン (720p/1080i)
  • SD/HD SDI 間で、アップ / ダウン / クロスコンバージョン (同期)

OG-UDC は、SD、HD、3G HD (1080p50/60) 間のアップコンバートまたはダウンコンバート、3G HD を含む HD フォーマット間のクロスコンバートが行えます。

柔軟な I/O

リアパネルはモジュラー形式になっていて、カード毎に用途に合わせた I/O 端子に個別の変更が可能です。

安全機構

冗長電源オプションを使用すれば、片方の電源が切れてしまっても、残りの電源から電力が供給されます。

Ethernet 接続

標準の Ethernet 接続で Dashboard アプリケーションからフレームにアクセスし、フレーム全体を制御可能です。カード毎の Ethernet アクセスオプションをフレームに導入すれば、互換性のある openGear カードの詳細な設定が行えます。

さらに詳しく

2724 362 362 MiniMatrix 2x

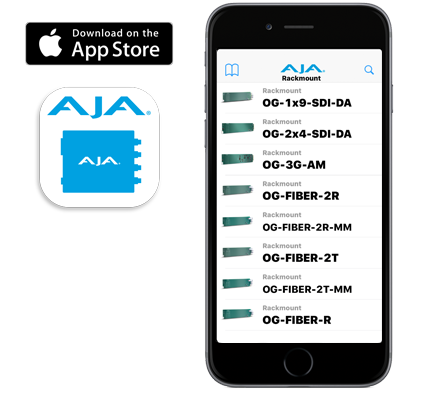

AJA Mini-Matrix

AJA のラックフレームとラックフレームカードの全ラインアップを iOS アプリケーションで確認できます。このアプリケーションを利用することで、増え続ける AJA 製品ラインの中から、あらゆる状況や利用環境にとって、最適な製品を見つけ出すことができます。

より詳細な情報を確認するには、製品情報画面内のリンクから AJA のウェブサイト (英語) へアクセスします。アプリケーションから直接、製品情報をメール送信することも可能です。AJA Mini-Matrix アプリケーションは、iPad® と iPhone® に対応しており、Apple iTunes® Store から無料でダウンロードできます。

ブラウザ版 AJA Mini-Matrix

5years warranty image

業界最高水準のサポート

業界で最高水準だと認識されている AJA のテクニカルサポートを、すべての AJA ユーザーが受けられます。openGear の導入、設定、操作、技術的な課題など、あらゆる場面で AJA にサポートを仰げます。

OpenGear シリーズは、5 年間の国際製品保証が設けられています。
