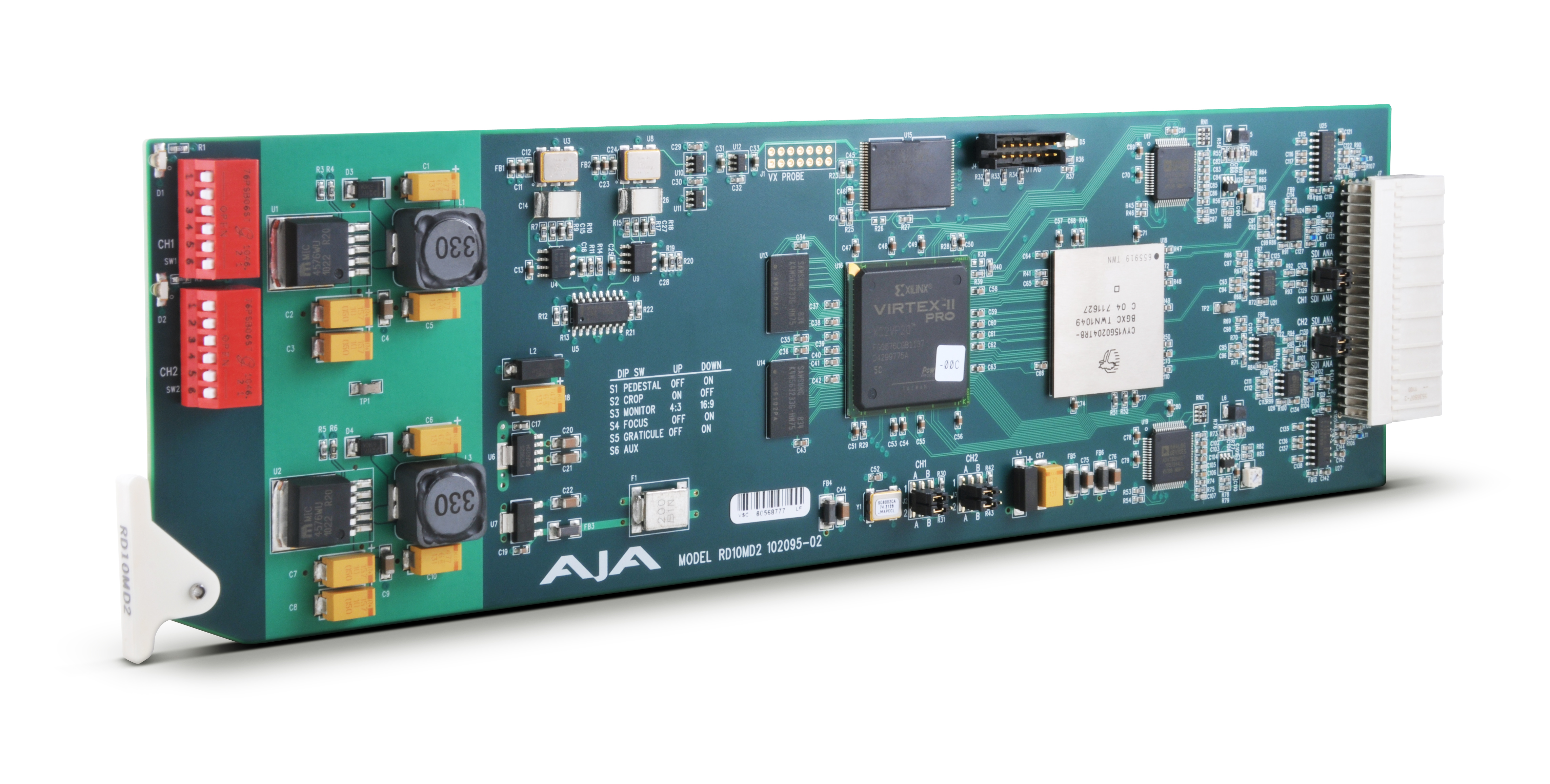

RD10MD2
デュアル HD から SD へのダウンコンバーター
RD10MD2 は、10-bit 放送品質のデュアル HD ダウンコンバーターです。 チャンネル 1 および 2 は完全に独立しており、各チャンネルには 1 系統のリクロックされた HD/SD-SDI 出力があります。
チャンネル 1 および 2 はどちらも 2 系統のダウンコンバートされた出力を持ち、SDI またはアナログコンポジットとして独立して設定することができます。
3:2 プルダウンを伴った 24p/psf を含めて、すべての HD フォーマットをサポートしています。 SD 出力は、4:3 または 16:9 のモニター用にフォーマットすることができます。
4:3 モニタについては、レターボックスモードとクロップモードの両方がサポートされています。 RD10MD2 は、AJA の FR1 または FR2 フレームに適合します。
RD10MD2 概要
主な機能
- 独立した 2 系統の HD から SD へのダウンコンバージョン
- HD-SDI/SDI 入力ループ出力をリクロック
- マルチスタンダードの HD-SDI または SDI 入力
- SDI およびアナログコンポジット出力
- 23.98/24 Hz p/psf 入力のための 3:2 プルダウン
- フル 10-bit データパス、マルチポイント補間
- 16:9 または 4:3 モニター用に設定可能
- レターボックスおよびクロップモード
- 4:3 セーフゾーングリッド
仕様
技術仕様
フォーマット
|
- HD: 1080i 50/59.94/60 Hz
- 1080p/psf 23.98/24/25/29.97/30 Hz
- 720p 23.98/24/25/29.97/30/50/60 Hz
|
入力
|
- HD-SDI または SDI SMPTE 259/292/296, 10-bit, BNC
|
出力
|
- 各チャンネルには、SDI (SMPTE 259M、10-bit) またはアナログコンポジット NTSC/PAL、BNC x 2 のために設定可能な 2 系統の出力があります。
- チャンネル 1 には、1 系統のリクロックされたループスルー出力、1 個の BNC があります。
- チャンネル 2 には、1 系統のリクロックされたループスルー出力、1 個の BNC があります。
|
オーディオコンバーター
|
|
ダウンコンバージョン
|
- マルチポイント補間、10-bit 処理
- 23.98/24p/psf 入力のための 3.2 コンバージョン
|
ユーザーコントロール
|
- 外部ディップスイッチ
- 出力ビデオ形式
- 4:3/16:9 モニターの選択
- レターボックス/クロップ
- ペデスタル (出力)
- 4:3 セーフゾーン グリッド オーバーレイ
|
サイズ
|
|
電源
|
|
付属品
|
|
