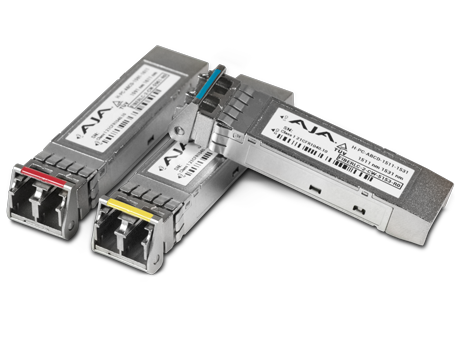

CWDM SFP モジュール (生産終了)

多重化光ファイバートランスミッター

CWDM

CWDM (光波長分割多重) は、1 本の光ファイバーケーブルを通じて複数のデータを多重送信する仕組みです。

複数の 3G-SDI 信号を 1 本の光ファイバーケーブルで送出することができ、受信側で個々の SDI 信号に復元されます。

CWDM のワークフロー

CWDM-workflow

複数の信号を 1 本のケーブルで

最大 18 系統の 3G-SDI 信号を結合、あるいは MUX (多重化) して、1 本の光ファイバーケーブルで送出できます。これを DEMUX (分離) するには、Cisco 社などから提供されている分離装置が必要です。

省電力

CWDM は、光学信号の関連技術に基いており、必要な電力が非常に少なくて済みます。MUX (多重化) 処理と DEMUX (分離) 処理は電力が不要なデバイスで、それぞれのトランスミッターやレシーバーはとても少ない電力で動作します。

対応する波長の組み合わせ

AJA の CWDM トランスミッターは、独立した 2 つの波長に対応しています。波長の組み合わせは以下の通りです。

波長 1波長 2
1271 nm 1291 nm
1311 nm 1331 nm
1351 nm 1371 nm
1391 nm 1411 nm
1431 nm 1451 nm
1471 nm 1491 nm
1511 nm 1531 nm
1551 nm 1571 nm
1591 nm 1611 nm
