IPT-10G2-SDI
3G-SDI から SMPTE ST 2110 へビデオとオーディオを橋渡し
ミニコンバーター IPT-10G2-SDI は 3G-SDI のビデオ信号を SMPTE ST 2110 ネットワークに繋げるために設計されました。
IPT-10G2-SDI は、ベースバンドビデオ信号と 16 チャンネルのエンベデッドオーディオを 3G-SDI で受信し SMPTE ST 2110 に変換して 10 GigE 経由で出力します。ビデオストリームに乗っていたオーディオは抽出、同期され、SMPTE ST 2110 ビデオストリームにエンベデッドされます。また、2 チャンネルのアナログ RCA オーディオからも出力されます。
10 GigE SFP+ ケージは 2 つ設けられていて、ST 2022-7 ではヒットレススイッチング (無瞬断切替) に対応しています。重要な伝送環境に相応しい冗長性により保護します。
製品概要
主な機能
IIPT-10G2-SDI ミニコンバーターは、入力された 3G-SDI ソースを変換し SMPTE ST 2110 へ転送します。2 つの SFP+ ケースにより ST 2022-7 ではヒットレススイッチング (無瞬断切替) が行えます。堅牢、ファンレスな設計は、オンセットやスタジオなど様々な状況に適しています。
- SMPTE ST 2110 オーディオ、ビデオトランスミッター
- 堅牢、静音、ファンレス設計
- 最大 1080 60p、4:2:2、10-bit、YCbCr に対応する 3G-SDI 入力 x 1
- フル 10 ビットピクセル処理パイプライン
- エンベデッド SDI オーディオ入力（ 8 チャンネルまで）
- RCA アナログオーディオ出力 x 2
- ステータスライト付きメディア LAN 用 10 GigE SFP+ ケージ x 2、ST 2022-7 でヒットレススイッチング (無瞬断切替) に対応
- ステータスライト付き制御 LAN 用 1 GigE RJ-45 ソケット x 1
- リファレンス出力コネクター搭載：ベースバンドのソースへ PTP にロックされた同期信号を提供することで、遅延を最小限に
- PTP にロックされていないベースバンドのソースを再調整するためのフレームシンク機能を搭載
- 組み込みウェブサーバーから制御できるウェブブラウザベースのインターフェース
- ネットワーク初期設定用 mini-USB ポート x 1 (AJA eMini-Setup ソフトウェアで設定)
- NMOS および Ember+ 対応
- AJA REST API により制御内容をカスタマイズ
- 5 年間の国際保証とサポート
3G-SDI ソースを SMPTE ST 2110 ネットワーク上のどこへでも橋渡しできます。
新しい IP ベースの施設では、従来のベースバンドソースとの統合がしばしば求められます。また、既存の 3G/1.5G-SDI ルーターは IP への移行中にも役割を引き受けます。IPT-10G2-SDI は、ベースバンドのカメラ、ルーター、編集機向けに変換ソリューションを提供します。フォーマットを整えて IP 経由で伝送するので、コンテンツを様々な場所で利用できます。
ユーザーコントロール

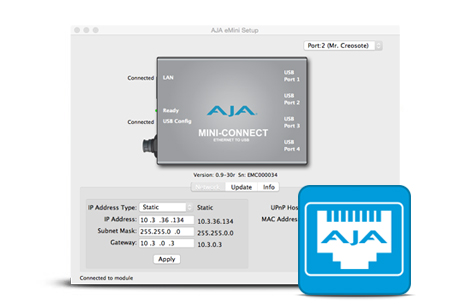

IPT-10G2-SDI は 2 通りの方法で制御可能です。制御用の LAN Ethernet ポートを通じ、あらゆるプラットフォームのウェブブラウザや REST クライアントからミニコンバーターを制御できます。mini-USB 端子は、AJA eMini-Setup ソフトウェアでのネットワーク初期設定やファームウェアのアップデートに使用します。
- 10/100/1000 Base-T Ethernet (IEEE 802.3-2012) 用 RJ-45 (IEC 60603-7) x 1
- HTTP/1.1 (RFCs 7230, 7231, 7232, 7233, 7234, 7235)
- ウェブクライアントと REST クライアントに対応
- USB 2.0 Mini-B (IEC 62680-1) 端子 x 1
- ウェブブラウザまたは AJA eMini-Setup でネットワークパラメーターを設定
- NMOS 転送 (ディスカバリー、レジストレーション、コントロール対応)
- IS-04 v1.3 規格と IS-05 v1.1 規格に順応
- LLDP （Link Layer Discovery Protocol） 対応
- AJA REST API (制御のみ)
- SSDP 経由で Discovery に対応、AJA REST API で制御可能
- MDNS 経由で Discovery に対応、AJA REST API で制御可能
- Ember+ (Discovery 非対応、Control のみ対応) v1.6.2
ユニバーサル電源
すべての AJA 製ミニコンバーターには、世界各国に対応したプラグ接続を含むユニバーサル電源が同梱されているため、世界中で使用できます。
コンパクトでポータブル
AJA 製ミニコンバーターはコンパクトであるため、モニターの後方やラックの後部、あるいはカメラリグに直接取り付けて使用できます。電源コネクターにはロック機構が備えられているため、誤って外れることはありません。また、オプションの P-TAP 電源ケーブルを使用すると、バッテリーから電源を得ることができます。

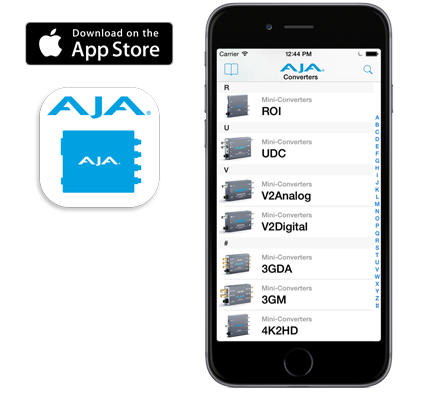

AJA Mini-Matrix
AJA のミニコンバーターの全ラインアップを Mini-Matrix で確認できます。ミニコンバーター製品は増え続けていますが、このアプリケーションを利用すれば、あらゆる状況や利用環境にとって最適な製品を見つけ出せます。
アプリ内の各製品情報画面には、AJA ウェブサイト (英語) の製品ページに直接アクセスできるリンクがあり、製品の詳細情報を確認できます。
業界最高水準のサポート
業界で最高水準だと認識されている AJA のテクニカルサポートを、すべての AJA ユーザーが受けられます。導入、設定、操作、技術的な課題など、あらゆる場面で AJA にサポートを仰げます。
AJA のミニコンバーターシリーズは、5 年間の国際製品保証が設けられています。
