FiDO

SDI/光ファイバーコンバーター

FiDO は SDI / 光ファイバーコンバーターのシリーズです。

FiDO を使用すると、標準的なシングルモードの光ファイバーケーブル経由で、SDI、HD-SDI、3G SDI、そして 12G-SDI を最大 10Km 転送することが可能になります。コンバーターには、LC、ST、または SC コネクターが搭載された各モデルがあり、用途に応じて選択できます。

FiDO-2T-X および FiDO-4T-X モデルの場合は、CWDM SFP をオプションとして選択可能です。SFP configurator を使って最適な SFP を構成することができます。

FiDO は、関連するすべての SMPTE 標準規格に準拠しており、堅牢で多用途、様々な場面において最適な製品です。

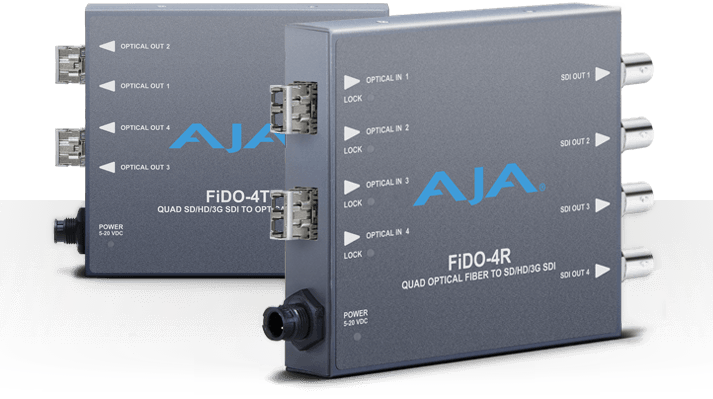

fidoR

FiDO は、12G-SDI、6G-SDI そして 3G-SDI / 光ファイバー変換に際し、類まれな柔軟性と費用対効果をもたらします。

シングルモードの FiDO では、ケーブルを用いて最大 10km の転送を行えます。マルチモード SFP オプションモデルを使用する場合は、マルチモード光ファイバーケーブルを用いて最大 700m (OM4) または 300m (OM3) の転送を行えます。FiDO-2T-X および FiDO-4T-X では、CWDM SFP との組み合わせでさらに機能を追加することが可能です。

FiDO はコンパクトな薄型の筐体なので、狭いスペースやラックの後ろ、撮影車はもちろん、カメラに直接装着することもできます。

特徴

  • 12G/6G-SDI および 3G/HD/SD-SDI を光ファイバーで転送
  • ビデオフォーマットを自動検出
  • エンベデッドオーディオを含むすべての SDI アンシラリーデータを送信
  • 単一接続または二重接続のモデル展開
  • SDI でもファイバーでも、すべての入力に対してイコライズとリクロックを実行
  • ASI 対応
  • グランドループ防止効果
  • 5-20VDC 電源を使用 (ユニバーサル電源 DWP-U-R1 を同梱)
  • 5 年保証
img featurecheckbox

FiDO SFP オプション

CWDM トランスミッター SFP ケースは下記一覧の通りです。

CWDM が必要になり AJA FiDO をお買い求めくださる場合は、FiDO と CWDM SFP がセットになった下記の FiDO Case をご注文ください、その他の FiDO には、シングルモード またはマルチモード SFP が同梱されています。注文時には AJA SFP Configurator を参照し、適した CWDM SFP を選択してください。AJA SFP Configurator はこちらでご確認いただけます。(英語)

CWDM オプションは、生産終了いたしました。

AJA SFP Config (英語)

FiDO-2T-X
デュアルチャンネル LC Fiber → SDI コンバーター、CWDM SFP
FiDO-4T-X
クアッドチャンネル SDI → LC Fiber コンバーター、CWDM SFP
FiDO CWDM

CWDM SFP オプション

AJA の CWDM トランスミッターは、独立した 2 つの波長に対応しています。波長の組み合わせは以下の表のとおりです。

波長 1波長 2
1271 nm 1291 nm
1311 nm 1331 nm
1351 nm 1371 nm
1391 nm 1411 nm
1431 nm 1451 nm
1471 nm 1491 nm
1511 nm 1531 nm
1551 nm 1571 nm
1591 nm 1611 nm

CWDM オプションは、生産終了いたしました。

AJA SFP Config (英語)

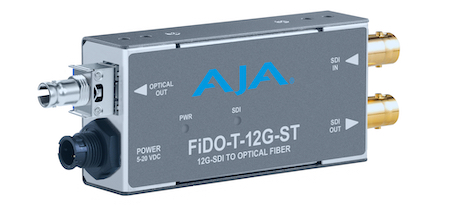

FiDO T 12G ST 460x205

FiDO-T-12G-ST

1 チャンネル 12G-SDI → シングルモード ST ファイバートランスミッター

  • 1 チャンネル 12G-SDI → シングルモード ST ファイバートランスミッター
  • ST コネクター接続による単方向通信
  • 12G/6G/3G/HD/SD-SDI 入力
  • リクロックされたルーピング SDI 出力
  • 5-20VDC 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間の製品保証

詳細はこちら

FiDO R 12G ST 460x205

FiDO-R-12G-ST

1 チャンネルシングルモード ST ファイバー → 12G-SDI レシーバー

  • 1 チャンネルシングルモード ST ファイバー → 12G-SDI レシーバー
  • ST コネクター接続による単方向通信
  • 12G/6G/3G/HD/SD-SDI 出力
  • 同信号をもうひとつの SDI から出力 (分配増幅)
  • 整合したデュアル SDI 出力
  • 5-20VDC 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間の製品保証

詳細はこちら

2530-Fido TR-12G MiniConv LEFT

FiDO-TR-12G

1 チャンネル 12G-SDI/LC シングルモード LC ファイバートランシーバー

  • 二重接続 (LC コネクター)
  • 12G/3G/HD/SD-SDI 入出力
  • 双方向デュアルチャンネルファイバー
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

詳細はこちら

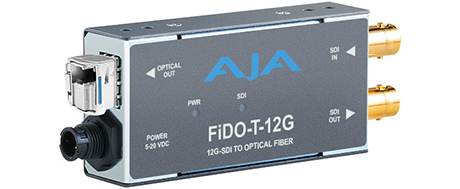

2529-Fido T-12G MiniConv LEFT

FiDO-T-12G

1 チャンネル 12G-SDI → シングルモード LC ファイバートランスミッター

  • 単一接続 (LC コネクター)
  • 12G/3G/HD/SD-SDI 入力
  • SDI 入力をリクロックしループスルー
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

詳細はこちら

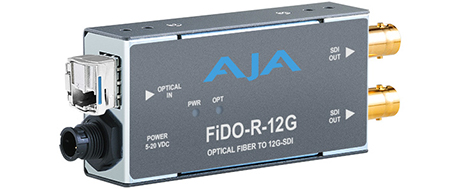

2528-Fido R-12G MiniConv LEFT

FiDO-R-12G

1 チャンネル シングルモード LC ファイバー → 12G-SDI レシーバー

  • 単一接続 (LC コネクター)
  • 12G/3G/HD/SD-SDI 出力
  • SDI 予備出力 (同一の信号を受け渡し)
  • デュアル SDI 同調出力
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

詳細はこちら

FiDO-2T-12G

2 チャンネル、12G-SDI → シングルモード LC ファイバートランスミッター

  • 2 系統単一または 1 系統二重接続 (LC コネクター)
  • 2 チャンネル 12G/6G/3G/HD/SD-SDI 独立出力
  • SDI からファイバーへの経路はどちらも完全に独立
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

詳細はこちら

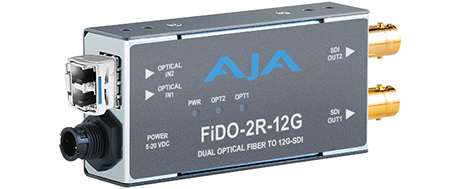

2532-Fido 2R-12G MiniConv LEFT

FiDO-2R-12G

2 チャンネル シングルモード LC ファイバー → 12G-SDI レシーバー

  • 2 系統単一または 1 系統二重接続 (LC コネクター)
  • 2 チャンネル 12G/6G/3G/HD/SD-SDI 独立出力
  • ファイバーから SDI への経路はどちらも完全に独立
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

詳細はこちら

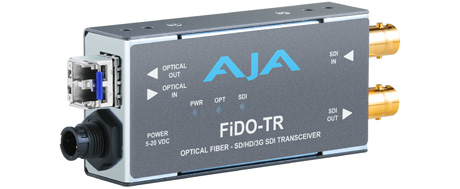

113-fido-tr

FiDO-TR

1 チャンネル 3G-SDI/LC シングルモード LC ファイバートランシーバー

  • 二重接続 (LC コネクター)
  • 3G/HD/SD-SDI 入出力
  • 双方向デュアルチャンネルファイバー
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

詳細はこちら

Fido-TR-MM

FiDO-TR-MM

1 チャンネル 3G-SDI/LC マルチモード LC ファイバートランシーバー

  • 二重接続 (LC コネクター)
  • 3G/HD/SD-SDI 入出力
  • 双方向、デュアルチャンネルファイバー
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

詳細はこちら

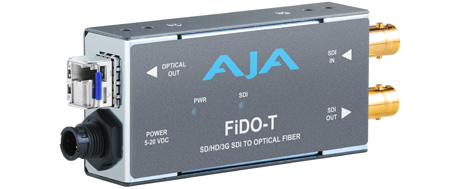

111-fido-t

FiDO-T

1 チャンネル 3G-SDI → シングルモード LC ファイバートランスミッター

  • 単一接続 (LC コネクター)
  • 3G/HD/SD-SDI 入力
  • SDI ループ出力
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

詳細はこちら

Fido-T-MM

FiDO-T-MM

1 チャンネル 3G-SDI → マルチモード LC ファイバートランスミッター

  • 単一接続 (LC コネクター)
  • 3G/HD/SD-SDI 入力
  • SDI ループ出力
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

詳細はこちら

109-fido-r

FiDO-R

1 チャンネルシングルモード LC ファイバー → 3G-SDI レシーバー

  • 単一接続 (LC コネクター)
  • 3G/HD/SD-SDI 出力
  • デュアル、SDI 同調出力
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

詳細はこちら

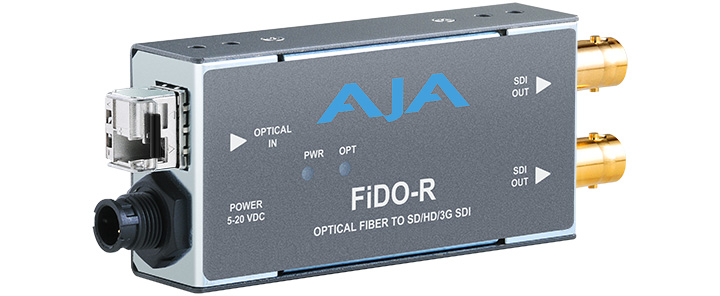

Fido-R-MM

FiDO-R-MM

1 チャンネルマルチモード LC ファイバー → 3G-SDI レシーバー

  • 単一接続 (LC コネクター)
  • 3G/HD/SD-SDI 出力
  • デュアル、SDI 同調出力
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

詳細はこちら

112-fido-2t

FiDO-2T

2 チャンネル 3G-SDI → シングルモード LC ファイバートランスミッター

  • 二重接続 (LC コネクター)
  • デュアル、3G/HD/SD-SDI 独立入力
  • SDI からファイバーへの経路はどちらも完全に独立
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

詳細はこちら

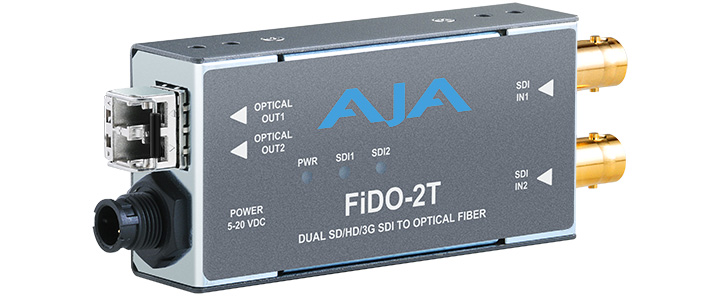

Fido02T-MM

FiDO-2T-MM

2 チャンネル 3G-SDI → マルチモード LC ファイバートランスミッター

  • 二重接続 (LC コネクター)
  • デュアル、3G/HD/SD-SDI 独立入力
  • SDI からファイバーへの経路はどちらも完全に独立
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

詳細はこちら

Fido02T-X

FiDO-2T-X

CWDM SFP 対応、2 チャンネル 3G-SDI → シングルモード LC ファイバートランスミッター

  • 二重接続 (LC コネクター)
  • デュアル、3G/HD/SD-SDI 独立入力
  • SDI からファイバーへの経路はどちらも完全に独立
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

CWDM オプションは、生産終了いたしました。

詳細はこちら

110-fido-2r

FiDO-2R

2 チャンネルシングルモード LC ファイバー → 3G-SDI レシーバー

  • 二重接続 (LC コネクター)
  • デュアル、3G/HD/SD-SDI 独立出力
  • ファイバーから SDI への経路はどちらも完全に独立
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

詳細はこちら

Fido-2R-MM

FiDO-2R-MM

2 チャンネルマルチモード LC ファイバー → 3G-SDI レシーバー

  • 二重接続 (LC コネクター)
  • デュアル、3G/HD/SD-SDI 独立出力
  • ファイバーから SDI への経路はどちらも完全に独立
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

詳細はこちら

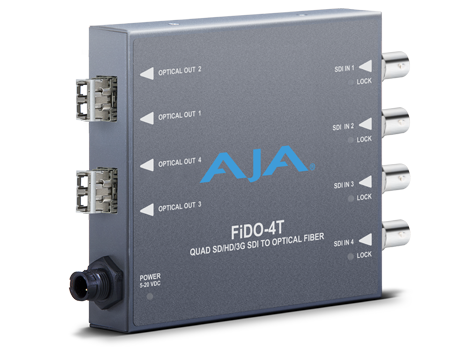

875-img fido4t

FiDO-4T

4 チャンネル 3G-SDI → シングルモード LC ファイバートランスミッター

  • 4 系統単一または 2 系統二重出力接続 (LC コネクター)
  • 4 チャンネル 3G/HD/SD-SDI 独立入力
  • 4 本のファイバーをリンクさせ 4K/UltraHD-SDI を伝送
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

詳細はこちら

Fido-4T-MM

FiDO-4T-MM

4 チャンネル 3G-SDI → マルチモード LC ファイバートランスミッター

  • 4 系統単一または 2 系統二重出力接続 (LC コネクター)
  • 4 チャンネル 3G/HD/SD-SDI 独立入力
  • 4 本のファイバーをリンクさせ 4K/UltraHD-SDI を伝送
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

詳細はこちら

Fido-4T-X

FiDO-4T-X

CWDM SFP 対応、4 チャンネル 3G-SDI → シングルモード LC ファイバートランスミッター

  • 4 系統単一または 2 系統二重出力接続 (LC コネクター)
  • 4 チャンネル 3G/HD/SD-SDI 独立入力
  • 4 本のファイバーをリンクさせ 4K/UltraHD-SDI を伝送
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

CWDM オプションは、生産終了いたしました。

詳細はこちら

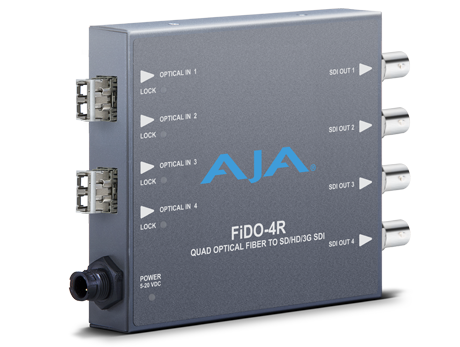

870-img fido4r

FiDO-4R

4 チャンネルシングルモード LC ファイバー → 3G-SDI レシーバー

  • 4 系統単一または 2 系統二重入力接続 (LC コネクター)
  • 4 チャンネル 3G/HD/SD-SDI 独立入力
  • 4 本のファイバーをリンクさせ 4K/UltraHD-SDI を伝送
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

詳細はこちら

Fido-4R-MM

FiDO-4R-MM

4 チャンネルマルチモード LC ファイバー → 3G-SDI レシーバー

  • 4 系統単一または 2 系統二重入力接続 (LC コネクター)
  • 4 チャンネル 3G/HD/SD-SDI 独立出力
  • 4 本のファイバーをリンクさせ 4K/UltraHD-SDI を伝送
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

詳細はこちら

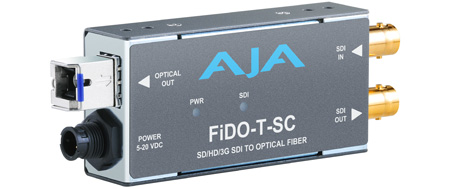

116-fido-t-sc

FiDO-T-SC

1 チャンネル 3G-SDI → シングルモード SC ファイバートランスミッター、SDI ループ出力

  • 単一接続 (SC コネクター)
  • 3G/HD/SD-SDI 入力
  • SDI ループ出力
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

詳細はこちら

117-fido-r-sc

FiDO-R-SC

1 チャンネルシングルモード SC ファイバー → 3G-SDI レシーバー、SDI デュアル出力

  • 単一接続 (SC コネクター)
  • 3G/HD/SD-SDI 出力
  • デュアル、SDI 同調出力
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

詳細はこちら

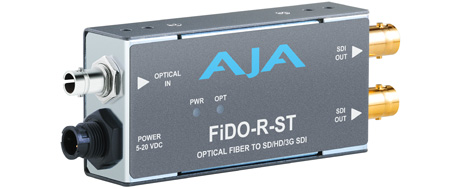

115-fido-r-st

FiDO-R-ST

1 チャンネルシングルモード ST ファイバー → 3G-SDI レシーバー、SDI デュアル出力

  • 単一接続 (ST コネクター)
  • 3G/HD/SD-SDI 出力
  • デュアル、SDI 同調出力
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

詳細はこちら

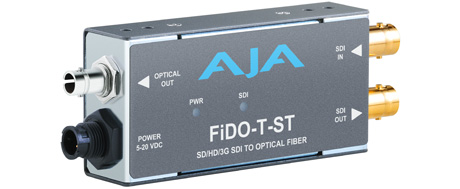

114-fido-t-st

FiDO-T-ST

1 チャンネル 3G-SDI → シングルモード ST ファイバートランスミッター、SDI ループ出力

  • 単一接続 (ST コネクター)
  • 3G/HD/SD-SDI 入力
  • SDI ループ出力
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

詳細はこちら

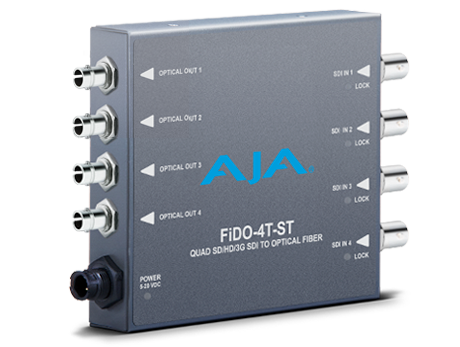

787-787-787-FiDO 4T ST

FiDO-4T-ST

4 チャンネル 3G-SDI → シングルモード ST ファイバートランスミッター

  • 4 系統単一出力接続 (ST コネクター)
  • 4 チャンネル 3G/HD/SD-SDI 独立入力
  • 4 本のファイバーをリンクさせ 4K/UltraHD-SDI を伝送
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

詳細はこちら

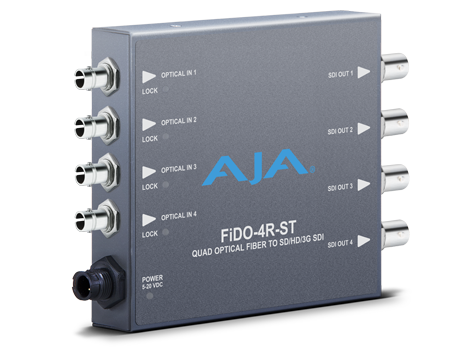

777-777-777-FiDO 4R ST

FiDO-4R-ST

4 チャンネルシングルモード ST ファイバー → 3G-SDI レシーバー

  • 4 系統単一入力接続 (ST コネクター)
  • 4 チャンネル 3G/HD/SD-SDI 独立出力
  • 4 本のファイバーをリンクさせ 4K/UltraHD-SDI を伝送
  • DC 5-20V 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
  • 5 年間保証

詳細はこちら

アクセサリー

  • DWP-U-R1 : ユニバーサル電源 (注記 : 2012 年 11 月 1 日現在、DWP-U-R1 は、全ての AJA Mini-Converter 製品に付属しています。)
  • ラックマウントブラケット (別売)
  • 4 pin XLR 電源ケーブル (別売)
