Io Express

クロスプラットフォーム対応のモニタリング & マスタリングデバイス

io-express header-1

コンパクトな Io Express は、現場やスタジオなど場所を問わずに活躍し、ノート パソコンやデスクトップ、PC や Mac に対応する柔軟な I/O を実現します。

Io Express 概要

50-features cameos block1

デスクトップレベルの性能をどこでも発揮

Io Express は、Final Cut Pro X、Avid Media Composer/Symphony/Newscutter、Adobe Creative Suite などを使用し、撮影現場で高品質なモニタリングやマスタリングを行う場合に最適な Mac/PC 対応インターフェースです。

耐久性が高くポータブルな Io Express は、編集作業において力を発揮するデスクトップ レベルの機能性を提供する一方で、撮影現場での厳しい状況にも耐える頑丈さと携帯性を兼ね備えています。幅広いアナログ/デジタル HD/SD ビデオとオーディオ I/O、および放送用の HD から SD へのダウンコンバージョンに対応する Io Express は、あらゆるワークフローに容易に適合します。

PC にも Mac にも対応する Io Express は、PCIe カードまたは ExpressCard インターフェース経由で接続できるため、あらゆるプラットフォーム上でお好みのソフトウェアを使用して柔軟に作業できます。

51-features cameos block2

強力な接続性

Io Express は、様々なフォーマット、フレーム レート、ビデオ/オーディオ ソースに対応する幅広い接続性を提供します。

たとえばデジタル ビデオについては、HDMI 1.3a I/O と 3G/HD/SD-SDI I/O を備えています。また、Genlock や LTC 入力、ループスルー出力、コンポーネント HD/SD アナログ ビデオ出力に対応する接続機能も備えています。高画質なディープ カラー HDMI 入出力により、必要に応じて完全な色を表現できるだけでなく、HDMI ビデオカメラや HD モニターとの接続も可能です。

Io Express は、8 チャンネルの HDMI および SDI エンベデッド デジタル オーディオ、または 2 つの RCA コネクタによる 2 チャンネルのアンバランスド アナログ オーディオにも対応しています。マルチチャンネルのオーディオ マスタリングの場合、8 チャンネル SDI エンベデッド 24-bit 48kHz オーディオによって最高の品質が実現されます。

52-features cameos block3

クロスプラットフォームの柔軟性

Io Express は、PC や Mac、ノートパソコンやデスクトップなど、作業をするコンピューターに関係なく、ワークフローとシームレスに統合します。

同じ Io Express を PC や Mac、デスクトップやノートパソコンなどで使用できるため、各シナリオに合わせて柔軟に作業方法を選択できます。背面パネルの PCIe コネクタにより、ExpressCard でノートパソコンと接続、あるいは PCIe カードで Mac Pro/Windows のワークステーションと接続できます。

2 台の Io Express を 1RU 分のラック スペースに取り付けられるため、安全に設置できるだけでなく、必要に応じてすばやく場所を移動することも可能です。

53-features cameos block4a

RS-422 コントロール

Io Express の RS-422 接続により、お好みのソフトウェア アプリケーションから直接、外部デッキまたはその他の記録装置をコントロールできます。このため、別のデバイス コントロール アダプターを必要とすることなく、テープからクリップを直接取り込み、すべてのフレームを正確に配列できます。

54-features cameos block4

ソフトウェアの互換性

Io Express はクリエイティブな仕事に携わるプロが、好きなソフトウェアを使って仕事をする自由を提供します。

以下は対応アプリケーションの一部です。

Mac OS X:Apple Final Cut Pro X, Avid Media Composer, Adobe Premiere Pro*, Adobe After Effects*, Adobe Photoshop* など。

Windows 7:Adobe Premiere Pro*, Avid Media Composer, Adobe After Effects*, CineForm New 3D, Adobe Photoshop*, CineForm Neo HD, Sony Vegas, Eyeon Fusion 64 bit, Autodesk Combustion

*AJA プラグインが必要

55-features cameos block5

AJA ダウンコンバージョンを統合

フル 10-bit 放送用 HD から SD ハードウェアへのダウンコンバージョン、および HD/SD 12-bit コンポーネントのアナログ自動出力機能を備えた Io Express では、取り込み時や再生時など、常に柔軟な変換機能を利用できます。

56-features cameos block6

切り替え可能なリファレンスと LTC 入出力

多くの場合、編集システムは他のデバイスと同期し、ロックする必要があります。Io Express はリファレンス 信号に対応しており、必要なデバイスに最高品質のキャプチャと出力を提供します。このリファレンス信号は、別のデバイスに転送することができます。

また、タイムコードをエンベデッド信号から読み取るか、外部入力から読み取るかを選択できるため、キャプチャ済みのクリップに正しいタイムコードを確実に関連付けることができます。

57-options cameos block1

ラックマウントキット

AJA Io Express と Io XT 用のラックマウント キット (部品番号 IOX-RM) は、制作スタジオ、モバイル トラック、ビデオ サポート用に、1 台もしくは 2 台の Io Express または Io XT 製品を横並びで効率的に取り付けられるカスタム付属品です。

59-options cameos block2

Io Express 用 5m ケーブル (オプション)

コンピューターと Io Express 間の距離が長くなる場合は、この 5m の PCIe テザーケーブルが活躍します。

437-avid-monitor

広範なソフトウェアサポート

AJA ハードウェアは、編集、視覚効果、グラフィックス、その他の多数の専門的ソフトウェアによってサポートされており、同じ AJA デバイスの同一システム上でさまざまなアプリケーションを使用できます。さらに、AJA には特定のソフトウェア パッケージを実行せずに AJA ハードウェアのパワーを活用できる、さまざまな無料アプリケーションが付属しています。これにより、貴重なリソースを必要以上に使うことなく独自のワークフローを作成することができます。

ソフトウェア対応表はこちら

software-logos

仕様

技術仕様

ビデオフォーマット

  • (HD) 1080i 25, 29.97, 30
  • (HD) 1080PsF 23.98, 24
  • (HD) 1080p 23.98, 24, 25, 29.97, 30
  • (HD) 720p 50, 59.94, 60
  • (SD) 625i 25
  • (SD) 525i 29.97

ビデオ入力

  • HD/SD-SDI, SMPTE-259/292/296/424, 8-bit または 10-bit
  • Single Link 4:2:2 (BNC x 1)
  • HDMI v1.3

デジタルビデオ出力

  • HD/SD-SDI, SMPTE-259/292/296/424, 8-bit または 10-bit
  • Single Link 4:2:2 (BNC x 1)
  • HDMI v1.3

アナログビデオ出力

  • コンポジット/S-Video (Y/C) (BNC x 1)
  • NTSC、NTSCJ、PAL
  • コンポーネント (BNC x 3)
  • HD:YPbPr、RGB
  • SD:YPbPr、RGB (コンポーネント モード)
  • SMPTE/EBU N10、Betacam 525 ライン、Betacam 525J、RGB
  • 12-bit D/A、オーバーサンプリング x 8
  • +/- 0.2 dB ~ 5.0 MHz Y 周波数応答
  • +/- 0.2 dB ~ 1 MHz C 周波数応答
  • 0.5% 2T パルス応答
  • <1% 微分位相 (DP)
  • <1% 差動利得 (DG)
  • <1 ns Y/C delay inequity (ディレイ不均衡)

デジタルオーディオ入力

  • 24-bit SMPTE-259 SDI エンベデッドオーディオ、8ch、48kHz 同期
  • HDMI エンベデッド (8ch)

デジタルオーディオ出力

  • 24-bit SMPTE-259 SDI エンベデッドオーディオ、8ch、48kHz 同期
  • HDMI エンベデッド (8ch)

アナログオーディオ出力

  • 2ch アンバランスド(RCAジャック)

リファレンスと LTC 入出力

  • リファレンスビデオまたは LTC 入力のどちらかに割り当てが可能な BNC x 1

リファレンス

  • アナログカラーブラック (1V) またはコンポジットシンク (2V または 4V) ※3値シンク対応
  • ターミネートなし

マシンコントロール

  • RS-422、Sony 9 ピン プロトコル
  • 9 ピン D コネクタのピン配列 (下表):
1 GND
2 RX-
3 TX+
4 GND
5 No Collection
6 GND
7 RX+
8 TX-
9 GND
Shell GND

電源

  • 12-18V、11-13W
    • インターフェイス : PCI Express x1
    • インターフェイス : ExpressCard/34

環境

  • 動作温度 : 0℃ から 40℃ (32°F から 104°F)
  • ストレージ温度 : -40℃ から 60℃ (-40°F から 140°F)
  • 相対湿度 : 0% から 90% (結露なきこと)
  • 動作高度 : 3,000m 未満 (10,000ft 未満)

付属品

  • 電源アダプタ x 1
  • 電源ケーブル x 1
  • 保証書

オプション

  • IOX-CBL-5M (Io Express 用オプション 5m ケーブル)
  • IOX-RM (IoXT / Io Express 用 19 インチラックマウントキット)
  • IOCARD-X1 (PCIe カード 1 レーン デスクトップ用)
  • ExpressCard/34 (ExpressCard34 ラップトップ用)

接続端子

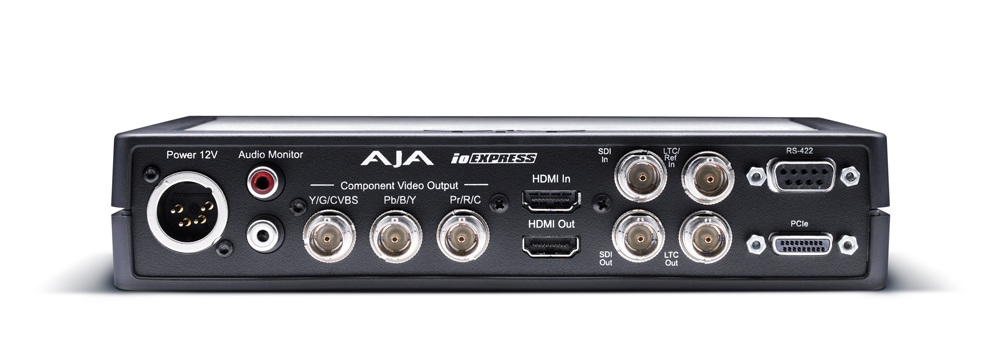

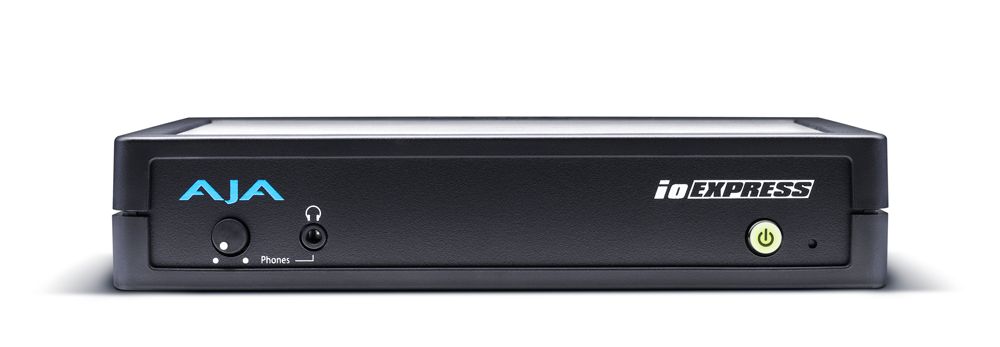

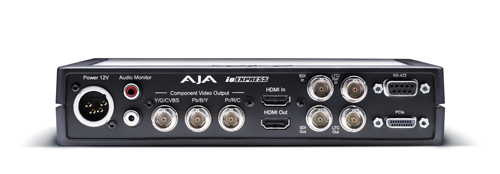

Io Express 前面/背面

io-express-front small
io-express-back small
