OG-FiDO-R-12G-ST

openGear 互換 1 チャンネルシングルモード ST ファイバー → 12G-SDI レシーバー

ファイバーソリューション Mini-Matrix App

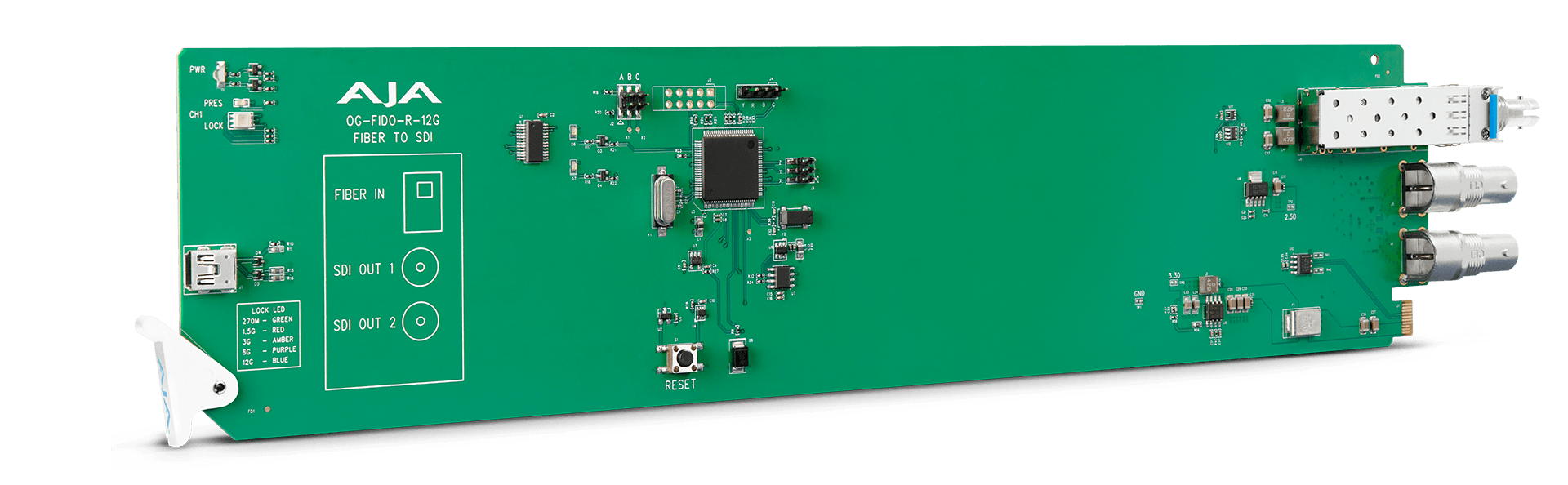

OG-FiDO-R-12G-ST

OG-FiDO-R-12G-ST は、最先端の openGear 規格に互換する、ファイバーから 12G-SDI に変換するコンバーターです。12G-SDI 信号を標準的なシングルモード光ファイバーを経由して最長 10 km 先まで伝送します。ファイバー入力は、クラス最高の入力ジッター耐性でリクロックされます。OG-FiDO-R-12G-ST は、ロック式の ST バレルコネクターで安全な接続を確保します。ライブイベントやプロダクションなど、移動が多い環境に最適です。

AJA 製の openGear 対応 OG-FiDO シリーズは、AJA 製の OG-X-FR フレームを含む高密度な openGear 互換 2RU フレームに対応した設計で、Windows®、macOS®、Linux® で動作する業界標準の DashBoard ソフトウェアにより、PC またはローカルネットワーク越しにリモートでの制御や監視が行えます。

概要

主要な特徴

主要な特徴

  • ビデオフォーマット : 270 Mbps 〜 12 Gbps、フォーマット非依存
  • 入力 : 独立シングルモー ST ファイバー端子 × 1
  • 出力 : SDI ループ出力対応 12G-SDI BNC 端子 × 1
  • HDR (ハイダイナミックレンジ) ビデオ対応
  • 「現在の入力」と「SMPTE でロックされた入力」を LED で表示
  • 自動検出とリクロック
  • 270 Mbps、1.483 Gbps、1.485 Gbps、2.967 Gbps、2.970 Gbps、5.934 Gbps、5.940 Gbps、11.868 Gbps、11.880 Gbps - 自動選択
  • 交渉波長 : Rx : 1260-1620 nm
  • ホットスワップ可能
  • Ross DashBoard ソフトウェア経由でリモートイーサネット監視
  • 適切なファイバー SFP 同梱
  • 背面 I/O カード同梱
  • 電力 : 最大 3 W
  • openGear フレーム OG-X-FR、OG-3-FR、DFR-8321 と互換
  • 5 年間保証

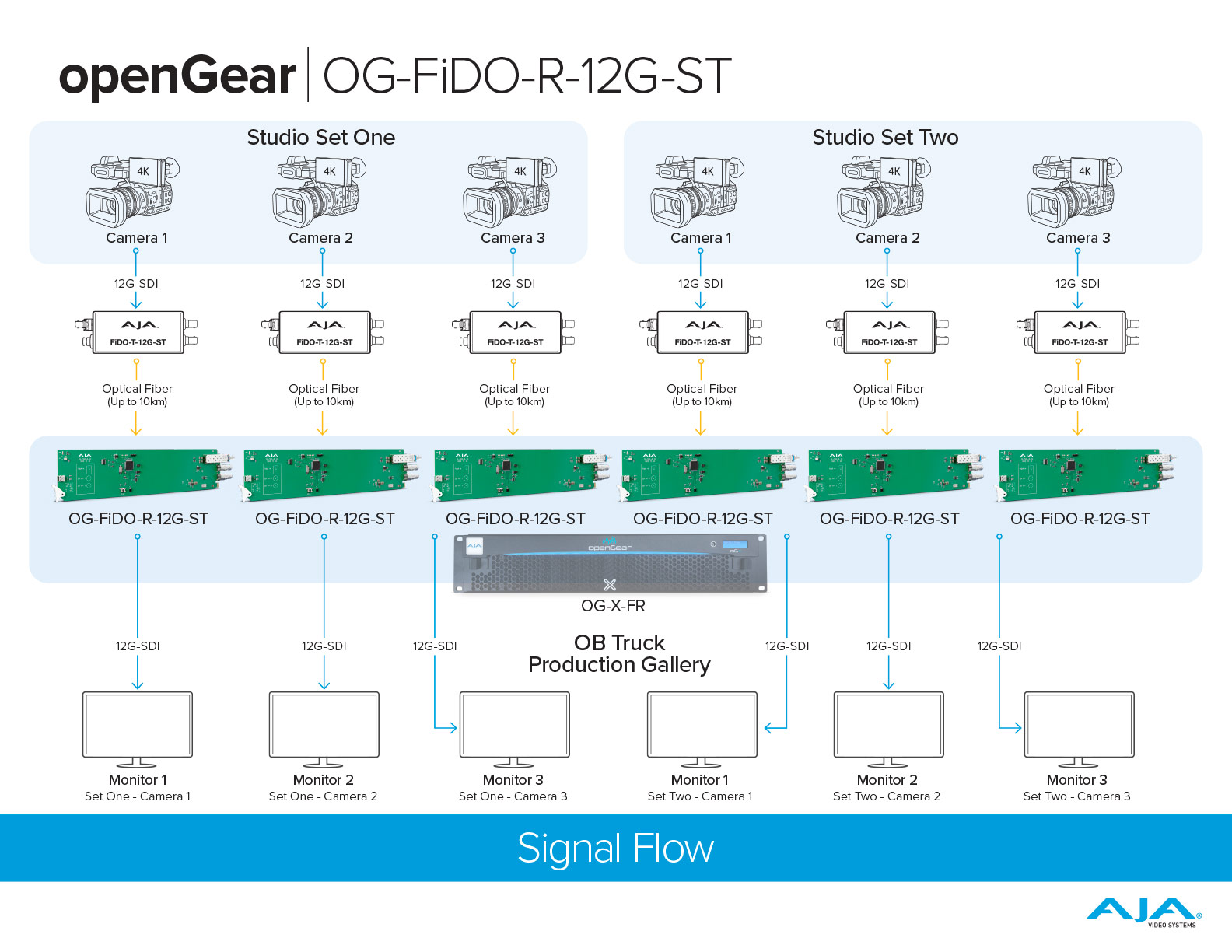

OG-FiDO-R-12G-ST 信号経路の例

OG-FiDO-R-12G-ST 信号経路の例

この図では、1 台の OG-X-FR ラックフレームに 6 枚の OG-FiDO-R-12G-ST openGear カードが設置されています。このラックは、制作ブースに密接しています。これら 6 枚の openGear OG-FiDO-R-12G-ST カードは、ファイバー経由で最大 10km 先のスタジオセットから送られた信号をそれぞれ 2 系統受けています。

それぞれのスタジオセットには、各々 3 台の 12G-SDI カメラがあり FiDO-T-12G-ST ミニコンバーターに接続されています。これらのミニコンバーターは、12G-SDI を ST ファイバーに変換します。制作ブースでは、6 台のカメラフィードを OG-FiDO-R-12G-ST を介して 12G-SDI で受け取ります。制作ブースでは、非常に低遅延で映像の確認が行なえます。

ワークフローを見る

接続製

Both Fiber and 12G-SDI inputs ファイバー入力も 12G-SDI 入力も、クラス最高の入力ジッター耐性でリクロックされます。12G-SDI 入出力はどちらも、6G/3G/HD/SD-SDI に対応しています。信号経路はどれも独立していて、異なるレートを設定できます。シングルモードファイバーケーブルに対応しています。

openGear の互換性

openGear 規格に準拠している AJA のカードは、他社の openGear 対応製品と互換性があります。対応製品は増えており、openGear は将来性のあるラックフレーム製品です。

openGear の互換性

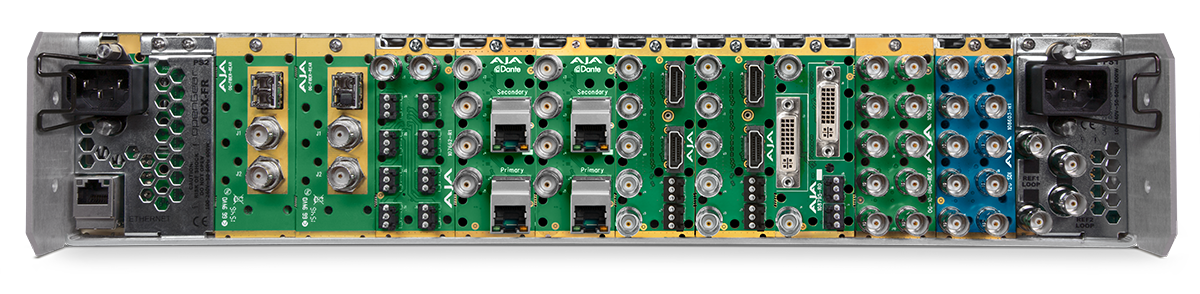

柔軟な I/O

モジュラー式のリアパネルにより、I/O 端子をカード毎に変更可能です。

安全性

冗長電源オプションを使用すれば、片方の電源が切れてしまっても、残りの電源から電力が供給されます。

Ethernet 接続

標準の Ethernet 接続で Dashboard アプリケーションからフレームにアクセスし、フレーム全体を制御可能です。カード毎の Ethernet アクセスオプションをフレームに導入すれば、互換性のある openGear カードの詳細な設定が行えます。

さらに詳しく

DashBoard ソフトウェアをダウンロード

DashBoard ソフトウェアをダウンロード

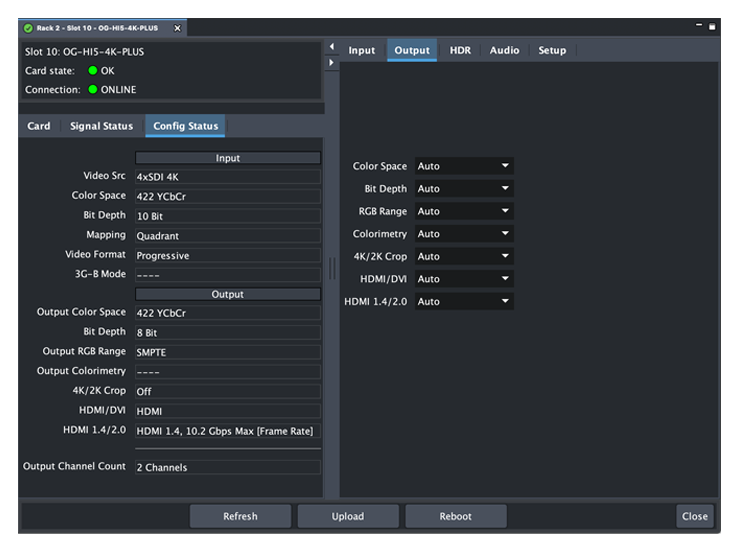

Dashboard ソフトウェアを利用すると、macOS、Windows、Linux 上から、素早く簡単に openGear カードの設定と制御が行えます。

最新の DashBoard ソフトウェアは下記よりダウンロードいただけます。

ダウンロード

4652 mini matrix 1140px

AJA Mini-Matrix

AJA のラックフレームとラックフレームカードの全ラインアップを Mini-Matrix で確認できます。増え続ける AJA 製品ラインの中から、あらゆる状況や利用環境にとって最適な製品を見つけ出せます。

アプリ内の各製品情報画面には、AJA ウェブサイト (英語) の製品ページに直接アクセスできるリンクがあり、製品の詳細情報を確認できます。

AJA Mini-Matrix ページ

業界最高水準のサポート

業界最高水準のサポート

業界で最高水準だと認識されている AJA のテクニカルサポートを、すべての AJA ユーザーが受けられます。openGear の導入、設定、操作、技術的な課題など、あらゆる場面で AJA にサポートを仰げます。

OpenGear シリーズは、5 年間の製品保証が設けられています。製品保証に関する詳細情報は、製品マニュアルでご確認ください。
