OG-3G-AM (生産終了品)
openGear 互換 3G-SDI 接続の 8 チャンネル 24-bit AES オーディオエンベッダー/ディスエンベッダー

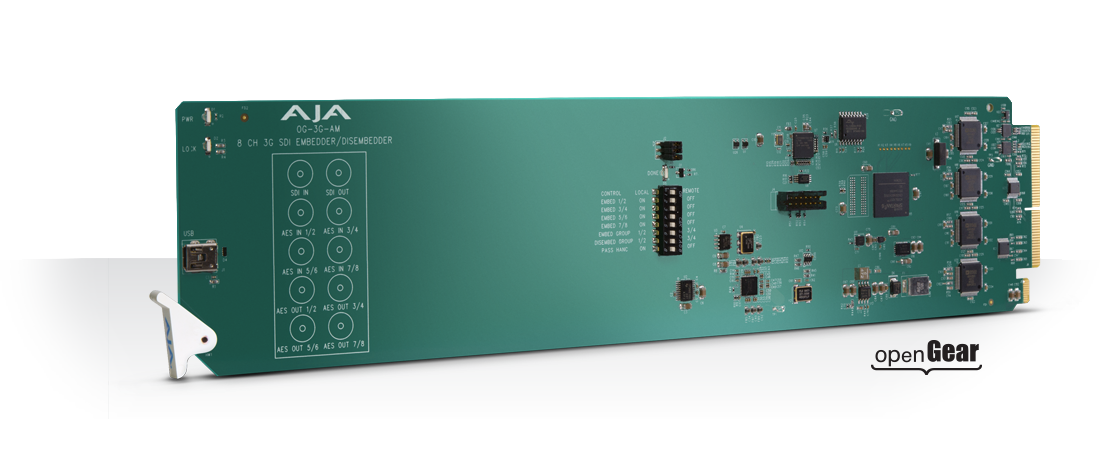

OG-3G-AM は最先端の製品で、openGear と互換性を持ち、3G-SDI 入力と最大 1080p/60 出力に対応する 8 チャンネル AES オーディオエンベッダー/ディスエンベッダーです。シンプルなユーザーコントロールにより、チャンネルの有効化とマッピングが可能です。10 個の BNC 端子を備えたリア openGear コネクターモジュールが 1 個付属しています。
製品概要
openGear 互換
openGear に準拠している AJA の拡張カードは、認証済みの他社製 openGear 製品との互換性が保証されています。対応製品は増加しており、openGear は将来性のあるラックフレーム製品です。
接続性
OG-3G-AM は、双方向の 4 チャンネル AES BNC コネクタによる入出力と、双方向の 3G-SDI による入出力が可能です。 OG-3G-AM は入力ビデオ規格に対し自動的に検出と設定を行います。 AES 入力は 48KHz にサンプルレート変換 (SRC) され、ビデオ入力と同期されます。オーディオのディスエンベッドは常に実行可能で、4 チャンネルの AES 出力が行えます。エンベデッドオーディオはユーザーが選択可能です。チャンネルペアに基づき、AES オーディオにエンベデッドされるか、もしくは、3G-SDI オーディオ入力に渡されます。単一のユーザーコントロールにより、チャンネルの有効化とマッピングが可能です。
主な機能
- 1 枚のカードに 3G/HD/SD-SDI エンベッダー/ディスエンベッダー を搭載
- 入力
- 1 × 3G-SDI, BNC コネクタ
- 4 × AES BNC コネクタ (入力ごとに 2 チャンネル)
- 出力
- 1 × 3G-SDI, BNC コネクタ
- 4 × AES BNC コネクタ (出力ごとに 2 チャンネル)
- ローカルモードとリモートモード
- 非オーディオ HANC パケットをパスもしくはドロップ
- USB 経由の Mini-config もしくは DIP スイッチから制御
- 電源：5W
- ホットスワップ対応
- DFR-8321 や OG3 openGear フレームと互換
技術仕様
ビデオフォーマット
1 × 3 Gb SDI (level A または B)
- (2K) 2048 × 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (2K) 2048 × 1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920 × 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920 × 1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920 × 1080i 25, 29.97, 30
- (HD) 1280 × 720p 50, 59.94, 60
1 × 1.5 Gb SDI
- (2K) 2048 × 1080p 23.98, 24, 25, 29.97, 30
- (2K) 2048 × 1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920 × 1080p 23.98, 24, 25, 29.97, 30
- (HD) 1920 × 1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920 × 1080i 25, 29.97, 30
- (HD) 1280 × 720p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
1 × 270 Mb SDI
デジタルビデオ入力
- 1 × 3G-SDI BNC, SMPTE-259/292/424
デジタルビデオ出力
- 1 × 3G-SDI BNC, SMPTE-259/292/424
デジタルオーディオ出力
- SDI エンベデッドオーディオ, 24-bit, 8 チャンネル
- 4 × BNC
エンベデッドオーディオ
- SDI エンベデッドオーディオ, 24-bit, 16 チャンネル *
- SMPTE ST 272 (SD) : 20-bit, 48 KHz 同期
- SMPTE ST 299 (3G/HD) : 24-bit, 48 KHz 同期
- 入力するエンベデッドオーディオは通過, 削除, 上書きのいずれかから選択
* 注 : 2048 × 1080p/PsF 29.97, 30 フォーマットの場合、最大 8 チャンネルまでのエンベデッドオーディオをサポート
エンベッドパスオーディオレイテンシー
(オーディオ入力とビデオ出力のコネクタ間の計測時間) :
- 1500 µsec (サンプルレート変換オン)
- 400 µsec (サンプルレート変換オフ)
ディスエンベッドパスオーディオレイテンシー
(ビデオ入力とオーディオ出力のコネクタ間の計測時間) :
ユーザーインターフェイス
- AJA Mini-Config ソフトウェア (フロントパネル上の USB 経由)
サイズ (w x d x h)
openGear 規格のフォームファクター, 前面スロットおよびリアカード
- スロット
- リアカード
- OG-10-BNC-Rear
- 10 × BNC, SMPTE-259/292/424
電源
- openGear フレーム互換, カード毎に最大 5.0W
動作環境
- 安全動作温度 : 0℃ 〜 40℃ (32°F 〜104°F)
- 安全保管温度 (電源オフ時) : -40℃ 〜 60℃ (-40°F 〜 140°F)
- 動作相対湿度 : 10% 〜 90% (結露なきこと)
- 動作高度 : 3,000m 未満 (10,000 フィート未満)
