OG-12G-AM

16 チャンネル AES/EBU オーディオエンベッダー / ディスエンベッダー

OG-12G-AM

概要

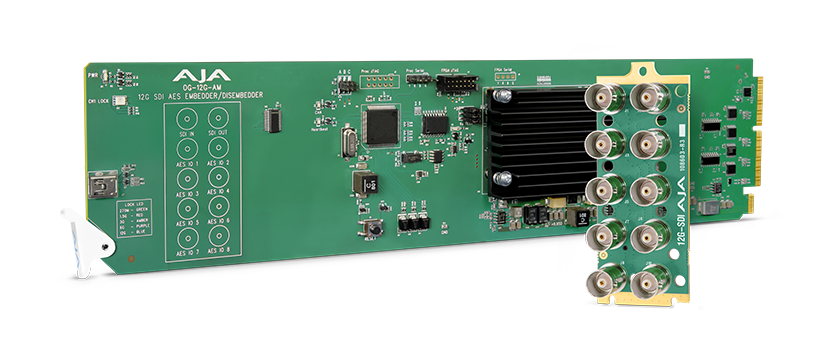

OG-12G-AM は 16 チャンネル AES/EBU オーディオエンベッダー / ディスエンベッダー openGear カードです。最大 4K/UltraHD の 12G-SDI 入出力が行なえます。

AES/EBU オーディオをエンベッドするかディスエンベッドするかは、チャンネルペアに基づいて任意に選択可能です。AES オーディオ入力をエンベッドするか、12G-SDI で入力されたオーディオをディスエンベッドするか選択できます。BNC 端子を使用するとオーディオの入力機能または出力機能を使用できます。

OG-12G-AM は入力されたビデオ信号の規格を自動的に検出、構成します。

AJA OG-X-FR frame を含む openGear 対応の 2RU フレームに高密度に収められるように設計されています。Ross DashBoard ソフトウェアは、Windows®、macOS®、Linux® に対応していて、直接接続またはローカルネットワーク越しに接続されたコンピュータの DashBoard ウェブ UI 上から、openGear カードとフレームの構成、監視、制御が行なえ、利便性を高めます。

概要

主な機能

主な機能

  • 12G-SDI 16 チャンネル AES/EBU エンベッダー/ディスエンベッダー
  • 最大 4K/UltraHD 対応 12G-SDI 入出力
  • 16 チャンネルバランスド AES/EBU オーディオエンベッダー/ディスエンベッダー
  • エンベッドする AES/EBU オーディオは、12G-SDI オーディオ入力またはエンベッド AES/EBU オーディオ入力から、チャンネルペアに基づいて任意に選択可能
  • 選択可能な AES/EBU オーディオレベル
  • 入力ビデオ信号を自動的に検出し構成
  • 1.5G-SDI 内部信号ジェネレーターにより、ソースの SDI 入力を伴わずにエンベッダーパスが機能
  • Ross DashBoard ソフトウェアで監視と制御
  • カード毎に最大 6W
  • 5 年間保証
 DashBoard ソフトウェア

DashBoard ソフトウェア

Dashboard ソフトウェアを利用すると、macOS、Windows、Linux 上から、素早く簡単に openGear カードの設定と制御が行えます。

OG-12G-AM ワークフロー

OG-12G-AM ワークフロー

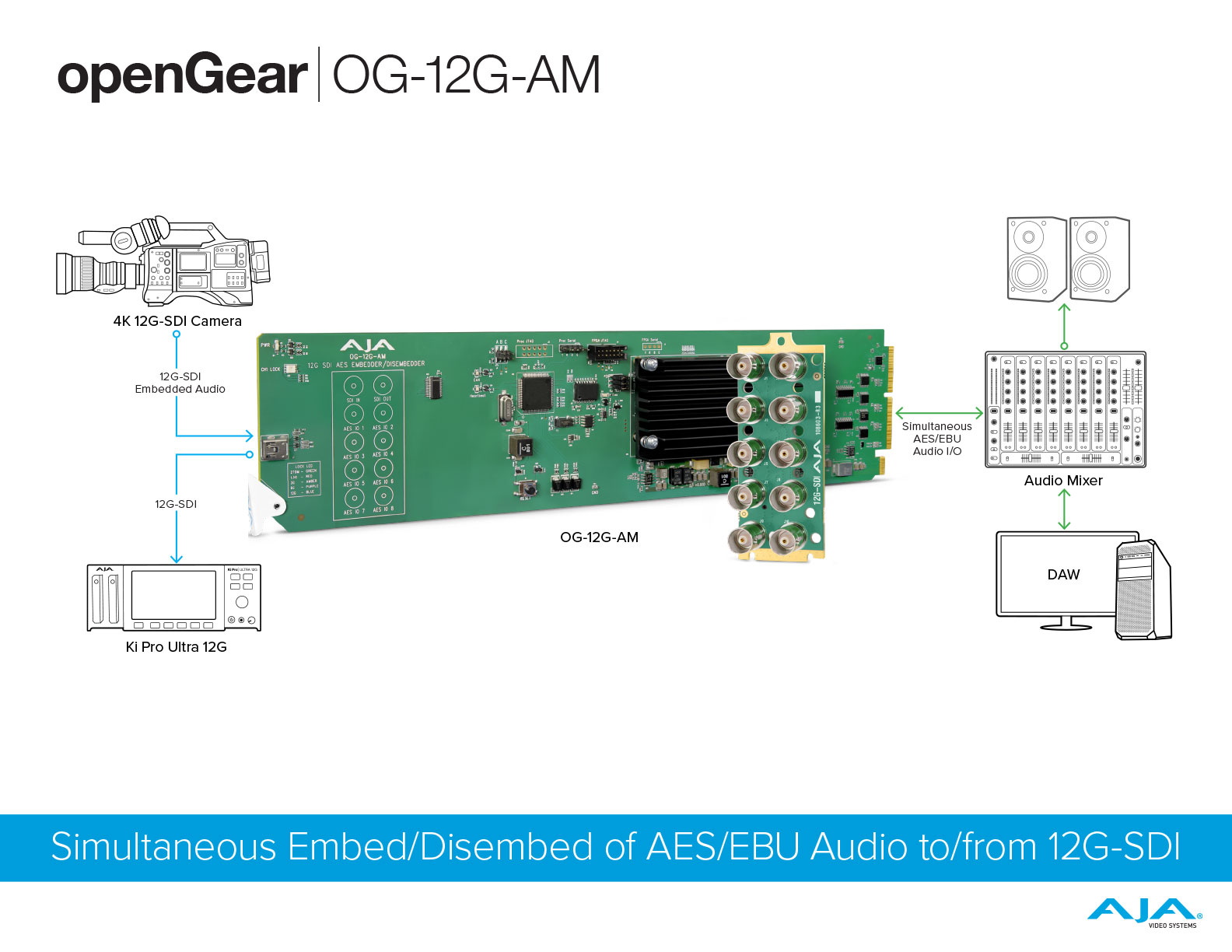

このワークロー図の中で OG-12G-AM は、12G-SDI 経由で 4K 映像とエンベッドオーディオを受け取っています。同時に、OG-12G-AM は AES オーディオをディスエンベッドしてミキシングするために AES I/O に送信しています。

ミキサーでエンベッドされた SDI ストリームは OG-12G-AM の 12G-SDI 端子経由で出力されます。 この 12G-SDI 出力は Ki Pro Ultra 12G に直接供給され、オリジナルの 4K ビデオに新たにミックスされたオーディオがエンベッドされた状態で収録されます。

ワークフローを見る

openGear の互換性

openGear 仕様に準拠している AJA のカードは、他社の openGear 対応製品と互換性があります。対応製品は増えており、openGear は将来性のあるラックフレーム製品です。

openGear の互換性

柔軟な I/O

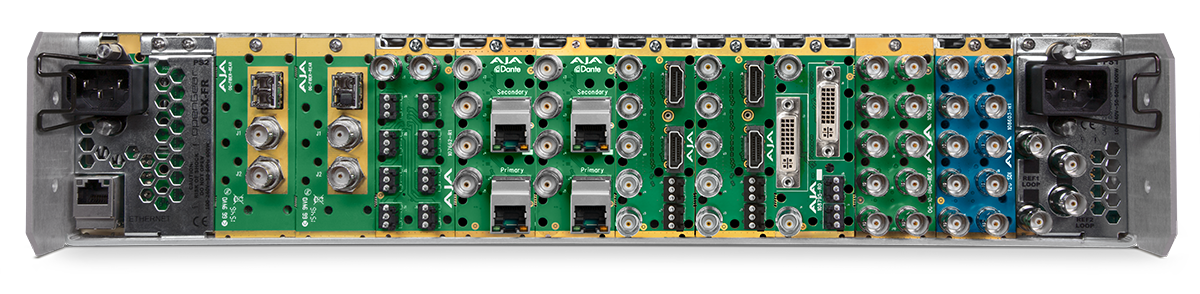

リアパネルはモジュラー形式になっていて、カード毎に用途に合わせた I/O 端子に個別の変更が可能です。

安全機構

冗長電源オプションを使用すれば、片方の電源が切れてしまっても、残りの電源から電力が供給されます。

Ethernet アクセス

標準的な Ethernet 接続で Dashboard アプリケーションからフレームにアクセスし、フレーム全体を制御可能です。カード毎の Ethernet アクセスオプションをフレームに導入すれば、互換性のある openGear カードの詳細な設定が行えます。

さらに詳しく

4652 mini matrix 1140px

AJA Mini-Matrix

AJA のラックフレームとラックフレームカードの全ラインアップを Mini-Matrix で確認できます。増え続ける AJA 製品ラインの中から、あらゆる状況や利用環境にとって最適な製品を見つけ出せます。

アプリ内の各製品情報画面には、AJA ウェブサイト (英語) の製品ページに直接アクセスできるリンクがあり、製品の詳細情報を確認できます。

AJA Mini-Matrix ページ

業界最高水準のサポート

業界最高水準のサポート

業界で最高水準だと認識されている AJA のテクニカルサポートを、すべての AJA ユーザーが受けられます。導入、設定、操作、技術的な課題など、あらゆる場面で AJA にサポートを仰げます。

openGear シリーズは、5 年間の製品保証が設けられています。製品保証に関する詳細情報は、製品マニュアルでご確認ください。
