HA5-12G

HDMI 2.0 → 12G-SDI コンバーターシリーズ

ha5 12g 1140x465

AJA の HA5-12G は HDMI 2.0 入力を 4K/UltraHD シングルリンク 12G-SDI 出力に変換します。HA5-12G は 2 系統の 12G-SDI DA (分配) 出力が可能で、最大 8 チャンネルの HDMI オーディオ、または 2 チャンネルのアナログオーディオ (RCA) に対応し、8 チャンネルもしくは 2 チャンネルのデジタルオーディオを 12G-SDI にエンベデッドできます。

また HA5-12G シリーズは EDID(Extended Display Identification Data) エミュレーションにも対応しているため、接続された信号ソース機器から、HA5-12G で設定したお好みのビデオフォーマットが途切れることなく出力されるようになります。

HA5-12G-T は、ファイバー SFP 付属のシングルチャンネル・トランスミッター(送信機)で、HDMI ソースの 4K/UltraHD 信号を長距離 (シングルモード 最大10km) 伝送可能です。HA5-12G-T は FiberLC-1T-12G SFP 付属で出荷され、HA5-12G のすべての機能を持ち、それに加えてオーディオ/ビデオ信号をさらに延長可能なモデルになっています。

概要

2834 1043 featurebutton

HA5-12G : 主な特徴

  • 最大 4K/UltraHD 60p の HDMI 2.0b から 12G-SDI に変換しつつ、2系統に分配
  • 4:4:4/4:2:2/4:2:0 で最大 60p 入力に対応
  • HDMI EDID エミュレーション機能
  • 2SI (2 サンプルインターリーブ) による 4K/UltraHD ソースマッピングに対応
  • HDMI 入力から HDMI v2.0b/CTA-861-G に一致する HDR インフォフレームデータを解析
  • CTA-861-G と HDMI v2.0b で定義される HDR Infoframe デコーダー
  • エンベデッドオーディオのソースを HDMI またはアナログから選択可能
  • HDMI 入力コネクター横の入力信号 Lock LED では、HDMI 入力信号に応じて SDI 出力信号のタイプを色別に表示:
    • 無点灯 = 無信号、緑 = SD-SDI、赤 = HD-SDI、オレンジ = 3G-SDI、紫 = 6G-SDI、青 = 12G-SDI
  • Mini-Config ソフトウェアを使用し USB ポート経由で設定
  • 5-20 VDC 電源 (ユニバーサル電源 DWP-U-R1 を同梱)
  • 5 年間保証
2889 HA5 12G v1 sm

HA5-12G ワークフロー

UltraHD HDMI 2.0 ソースを 2 系統(分配)の 12G-SDI で送出

ワークフローを見る

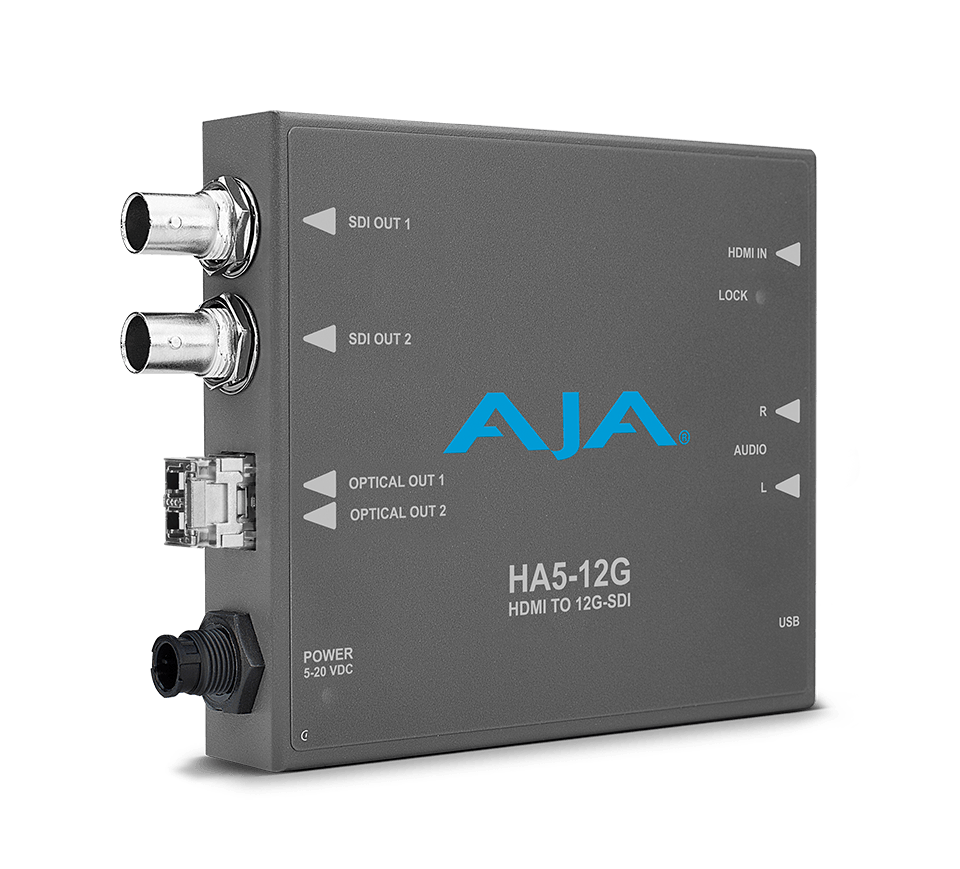

2858 HA5 12G ANGLE Left w SFP

HA5-12G-T:主な特徴

  • 最大 4K/UltraHD 60p の HDMI 2.0b から 12G-SDI に変換しつつ、2系統に分配
  • 12G-SDI 信号を長距離 (シングルモード 最大 10 km) 伝送を可能にする、シングルチャネル・ファイバー 12G LC トランスミッター付属
  • HA5-12G-T は、FiberLC-1T-12G SFP モジュールが組み付けられた状態で出荷
  • 4:4:4/4:2:2/4:2:0 で最大 60p 入力に対応
  • HDMI EDID エミュレーション機能
  • 2SI (2 サンプルインターリーブ) による 4K/UltraHD ソースマッピングに対応
  • HDMI 入力から HDMI v2.0b/CTA-861-G に一致する HDR インフォフレームデータを解析
  • CTA-861-G と HDMI v2.0b で定義される HDR Infoframe デコーダー
  • エンベデッドオーディオのソースを HDMI またはアナログから選択可能
  • HDMI 入力コネクター横の入力信号 Lock LED では、HDMI 入力信号に応じて SDI 出力信号のタイプを色別に表示:
    • 無点灯 = 無信号、緑 = SD-SDI、赤 = HD-SDI、オレンジ = 3G-SDI、紫 = 6G-SDI、青 = 12G-SDI
  • Mini-Config ソフトウェアを使用し USB ポート経由で設定
  • 5-20 VDC 電源 (ユニバーサル電源 DWP-U-R1 を同梱)
  • 5 年間保証
2857 ha5 12g t v1 sm

HA5-12G-T ワークフロー

UltraHD HDMI 2.0 ソースを 1 系統の12G-SDI と 1 系統の UltraHD HDMI 2.0 でそれぞれ送出

ワークフローを見る

2900 2896 1587 HDR web image

HDR

HDR (ハイダイナミックレンジ) は標準的な信号に比べ、広色域で豊かな色彩、より明るいホワイト、そしてより深く暗いブラックを扱えます。これによりイメージ (画) は、より「生き生きとした」見た目になり、自然で真実味のある色を視聴者に届けることができるようになります。

AJA Mini-Config ソフトウェアを使用することで、HA5-12G は HDMI 入力内の HDR インフォフレームデータの解析が行えます。

HDR ソリューションを確認

2901 2897 1428 143 features cameos block3

4K と UltraHD

一般的に、4K 信号とは 4096 × 2160 ピクセルの解像度を指します。一方、UltraHD 信号は 3840 × 2160 ピクセルの解像度です。この違いのために、いくつかのモニターは、フル 4K ワークフローまたは UltraHD ワークフローのどちらかでしか使用できません。HA5-12G はこれらの解像度の差を埋めることで、UltraHD モニターを 4K 制作環境で使用できるようにしたり、4K モニターを UltraHD 制作環境で使用できるようにしたりします。

また HA5-12G は、ハイフレームレート (HFR) 入力にも対応しています。50fps または 60fps の 4K/UltraHD 信号をHA5-12G にに入力することができ、互換性のある HDMI 2.0 接続ディスプレイで最大 60p の出力を確認できます。

303 hdmi2sm 1x

フル HDMI に対応

HA5- 12G は、入力をイコライズすることで、24 ゲージの HDMI ケーブルで最大 30m まで延長できるように設計されています。エンベデッド HDMI オーディオに対応しているため、乱雑になりがちなケーブルを 1 本に集約できます。

2899 207C8758 90A4 4E4E 8938 1C84C3A64A6B

12G-SDI に対応

HA5-12G の 12G-SDI 出力では、非常に高品質な信号を扱えます。画像品質が重要視される高解像度やディープカラーのワークフローで使用可能です。

12G-SDI ソリューションを確認

304 pristine imagery 1x

本来の品質の画像

PLL クロックフィルタリングされた 12G-SDI 出力は、確かな映像安定性を実現する低ジッター出力を保証します。LED インジケーターは入力ソースにより、SD (グリーン)、HD (レッド)、4K/UltraHD (オレンジ) と色が変化するので、すばやく簡単に確認が行なえます。

385 audio speaker image 1x

アナログオーディオ入力

2 チャンネルのアナログオーディオ信号を RCA アナログオーディオ入力端子から入力し、SDI 出力に組み込むことで、ワークフローを一貫して適切なオーディオシンクが実現できます。

386 cannon 1x

デジタル一眼レフカメラに対応

HA5-12G はデジタル一眼レフカメラで使用される 525p や 625p のプログレッシブ SD 信号にも対応するので、これらのカメラからの信号を簡単に SDI ワークフローに組み込めます。

316 Universal power 1x

ユニバーサル電源

すべての AJA 製ミニコンバーターには、世界各国に対応したプラグ接続を含むユニバーサル電源が同梱されているため、世界中で使用できます。

317 portable converter

コンパクトでポータブル

AJA 製ミニコンバーターはコンパクトであるため、モニターの後方やラックの後部、あるいはカメラリグに直接取り付けて使用できます。電源コネクタにはロック機構が備えられているため、誤って外れることはありません。また、オプションの P-TAP 電源ケーブルを使用すると、バッテリーから電源を得ることができます。

298 Quality 1x

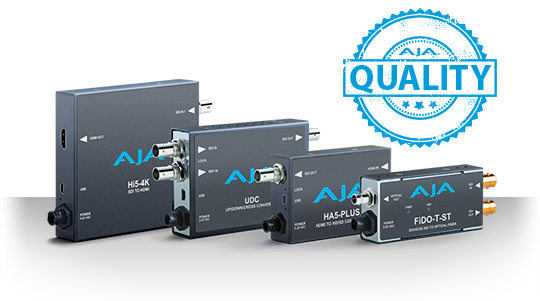

AJA 品質 - 保証

AJA のミニコンバーターはすべて、5 年間の製品保証が設けられています。

362 362 MiniMatrix 1x

AJA Mini-Matrix

AJA のミニコンバーターの全ラインアップを iOS アプリケーションで確認できます。このアプリケーションを利用することで、増え続けるミニコンバーターの製品ラインの中から、あらゆる状況や利用環境にとって最適な製品を見つけ出すことができます。

より詳細な情報を確認するには、製品情報画面内のリンクから AJA のウェブサイト (英語) へアクセスします。アプリケーションから直接、製品情報をメール送信することも可能です。AJA Mini-Matrix アプリケーションは、iPad® と iPhone® に対応しており、Apple iTunes® Store から無料でダウンロードできます。

App Store からダウンロード
