12GM

12G-SDI と SDI の相互変換に対応したマルチプレクサー / デマルチプレクサー

12gm

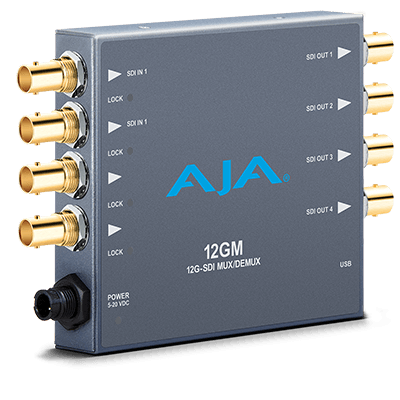

12GM はコンパクトな SDI コンバーターで、12G-SDI から Quad 3G-SDI への変換と Quad 3G-SDI から 12G-SDI への変換が行えます。1.5G、3G、6G そして 12G ビットレートの 4K/UltraHD ワークフローに対応した、このマルチプレクサーは、マルチリンク SDI 信号からシングルリンク SDI 信号への変換とその逆方向の変換に対応します。

12GM 概要

img featurecheckbox

主な機能

  • 12G から 3G、3G から 12G へコンパクトに変換
  • SMPTE 2082 入出力を SMPTE 425 入出力に設定可能
  • SMPTE 425M A と SMPTE 425M B 間での変換
  • 低ジッタの完全イコライジングおよびリクロック機能
  • SMPTE 292M 入力時には、すべての出力は 1.5G SMPTE 292M
  • 電源アダプタ付属 (DWP-U-R1)
  • 5 年間保証

技術仕様

技術仕様

ビデオフォーマット

  • (4K) 4096 × 2160p
  • (UltraHD) 3840 × 2160p
  • (2K) 2048 × 1080p
  • (HD) 1920 × 1080p
  • (HD) 1920 × 1080i
  • (HD) 1280 × 720p
  • (SD) 720 × 576i
  • (SD) 720 × 480i

デジタルビデオ入出力

  • 12G-SDI BNC × 4, SMPTE-259/292/424/2081/2082
  • 4:2:2 YCbCr
  • 4:4:4 YCbCr/RGB
  • 8 bit または 10 bit
  • 2サンプルインターリーブ (2SI) ソースマッピング
  • スクエアディビジョン (Quadrant) ソースマッピング
  • Single Link 12G-SDI, SMPTE 2082-10
  • Single Link 6G-SDI, SMPTE 2081-10
  • Single Link 3G-SDI Level A, B-DL, または B-DS, SMPTE 425-1
  • Dual Link 3G-SDI Level B-DS (3G × 2), SMPTE-425-3
  • Quad Link 3G-SDI Level A または B-DL (3G × 4), SMPTE-425-5
  • Dual Link HD-SDI (1.5G × 2), SMPTE-372
  • Quad Link HD-SDI (1.5G × 4)
  • Single Link HD, SMPTE-292
  • Single Link SD, SMPTE-259
  • (4K) 4096 × 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (UltraHD) 3840 × 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (2K) 2048 × 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920 × 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920 × 1080i 25, 29.97, 30
  • (HD) 1280 × 720p 50, 59.94, 60
  • (SD) 625i 25
  • (SD) 525i 29.97

ケーブルイコライゼーション

(Belden 1694A 同軸)

  • 12 Gbps, 90m
  • 6 Gbps, 125m
  • 3 Gbps, 160m
  • 1.5 Gbps, 200m
  • 270 Mbps, 470m

デジタルオーディオ入出力

  • SDI エンベデッドオーディオ, 24-bit, 16-Channel

ユーザーインターフェース

  • 同梱のケーブルで Mac または Windows マシンと USB 接続し、 MiniConfig ソフトウェアを使用してデバイスの設定を行います。

サイズ (W × D × H)

  • 146mm × 102mm × 23mm (5.76 インチ × 4.02 インチ × 0.90 インチ)

電源

  • DC : 安定化した 5-20VDC, 12W, 電源アダプタ (付属品)
  • AC アダプター : 100-240VAC, 50/60 Hz, ユニバーサル入力

環境

  • 動作温度 : 0℃ から 40℃ (32F から104F)
  • 保存温度 (電源オフ) : -40℃ から 60℃ (-40F から 140F)
  • 動作湿度 : 10% から 90% (結露なきこと)
  • 動作高度 : 3,000m 未満 (10,000ft 未満)

*12GM では、約 12W の電力を使用して対流冷却を行います。触れるととても熱いですが、それが通常の状態です。機器を設置する際には、適切に内部を冷却するために空気の通り道を確保するようにしてください。12GM を、他のミニコンバーターと重ねないようにしてください。

製品の特徴や仕様については、予告なく変更する場合があります。

316-Universal power 1x

ユニバーサル電源

すべての AJA 製ミニコンバーターには、世界各国に対応したプラグ接続を含むユニバーサル電源が同梱されているため、世界中で使用できます。
317-portable converter 1x

コンパクトでポータブル

AJA 製ミニコンバーターはコンパクトであるため、モニターの後方やラックの後部、あるいはカメラ リグに直接取り付けて使用できます。電源コネクタのロックが誤って外れることはありません。また、オプションの P-TAP 電源ケーブルを使用すると、離れた場所でバッテリー電源を得ることができます。
AJA Quality

AJA 品質 - 保証

AJA のコンバーターは、最高の品質と最高レベルの信頼性により、高い評価を受けています。

すべての AJA ハードウェアに適用される厳格な基準に合わせて構築されたミニコンバーターは、世界トップレベルのサポート ネットワークと 5 年間の国際保証によって支えられています。
