Ki Pro Ultra は、HD LCD モニターを搭載した 4K/UltraHD/2K/HD 対応の次世代ファイルベースビデオレコーダーおよびプレイヤーです。編集しやすい Apple ProRes ファイルのキャプチャーに対応しており、最大 4K 60p に及ぶ広範囲のビデオフォーマットとフレームレートをサポートしています。また、HD 解像度での Avid DNxHD MXF ファイルのキャプチャーにも対応しています。

Ki Pro Ultra の入出力には柔軟性があり、3G-SDI、ファイバー、HDMI の各端子を備えています。そのため、高解像度・高フレームレートのワークフローにパワフルに効率よく対応可能です。

キャリーハンドルを備えているため持ち運びに適しており、ハーフラックの幅で高さ 2RU の筐体はラックマウントにも適しています。Ki Pro Ultra はあらゆるプロダクションやポストプロダクションの環境にとって最適です。

概要

ProRes®422 / 444 収録

ProRes®
422 / 444 収録

ファイルサイズを抑えながら、最大限の品質

Ki Pro Ultra は Apple ProRes 4444 を含む 5 段階の品質の Apple ProRes® で収録を行えます。つまり個々の作品に合わせて、映像の忠実さとファイルサイズを相応しいバランスで選択することが可能です。ほとんどの主要な編集システムで利用可能なネイティブのファイルフォーマットで直接収録を行える柔軟性を備えています。

次世代の UltraHD 60p / 4K 60p 収録は、AJA Pak1000 SSD メディアを使用することによって、Apple ProRes HQ の最高品質での実現が可能です。

Apple ProRes を活用することで、管理しやすく費用対効果の高いファイルサイズで最高画質を得られます。

1777-dnx hd image

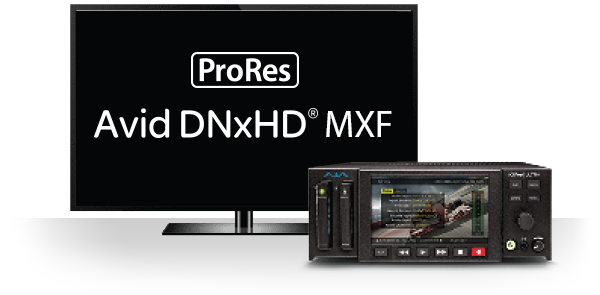

Avid DNxHD MXF によるレコーディング New

Ki Pro Ultra v2.2 ファームウェアでは、HD ワークフローのために Avid MXF との互換性を提供します。DNxHD HQX (220x)、 DNxHD SQ (145) および DNxHD LB (36) コーデックの MXF (OP1a) 形式の Avid DNxHD によるレコーディングとプレイバックが可能になります。

これにより、トランスコードが不要な Avid MXF ワークフローを提供されます。

  • DNxHD HQX (220x)*
  • DNxHD SQ (145)*
  • DNxHD LB (36)**
    • (HD) 1080p 23.98, 24, 25, 29.97, 50, 59.94
    • (HD) 1080i 25, 29.97
    • (HD) 1080PsF 23.98, 24, 25, 29.97
    • (HD) 720p 50, 59.94

*注 : Avid DNxHD は 1080 および 720 解像度のみ対応です。

**注 : Avid DNxHD 36 は、1080p のみ対応です。

exfat support2

ExFAT と HFS+ に対応

Ki Pro Ultra は必要に応じて相応しいファイルシステムを選択できます。記録メディアのフォーマットは ExFAT と HFS+に対応し、Ki Pro Ultra そのものやデスクトップコンピュータで使用できる柔軟性を提供しています。幅広い OS と互換性があります。

1787-KiProtect image 4

Ki Protect

Ki Pro Ultra は Ki Protect に対応しています。この機能は、メディアドライブが予期せず取り外されたり、収録中に電源が落ちたりした場合にデータを正常に保つのに役立ちます。Ki Protect は、レコードボタンが押された際、映像、音声、タイムコード用の保存スペースが予め自動的にメディアドライブに割り当てられます。

収録中、ファイルのヘッダーは絶え間なくアップデートされ常に新しいデータが書き込まれるので、操作が予期せず中断された際、データの消失を最小限に留めることができます。フレームは保存やリカバリーが行える状態で保存されるので、より安心してオンセットやスタジオで収録を行えます。

2si

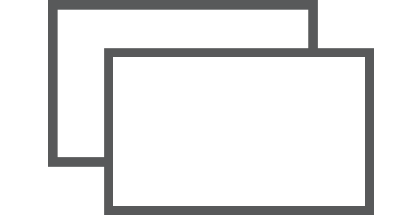

2SI (2 サンプルインターリーブ)

Ki Pro Ultra は、4 分割 (スクエアディビジョン) モードと 2 サンプルインターリーブ (2SI) の両方に対応しており、4K/UltraHD での収録やプレイバックにおける様々なオプションを利用することができます。

設定は簡単で、「Follow Input」モードにすることで Ki Pro Ultra は入力されたフォーマットを判断します。Ki Pro Ultra は入出力のどちらでも 4 分割モードを利用できます。4 分割モードでは必要に応じて追加の変換機能を使用できます。

16channel audio

16 チャンネルの
オーディオをサポート

Ki Pro Ultra は SDI もしくは Fiber 経由の 16 チャンネルエンベデッドオーディオに完全対応しています。柔軟性のあるルーティングオプションにより、8 チャンネルのみを例えば HDMI で出力し、選択したその 8 チャンネルのグループに設定したとおりにアナログとデジタルで伝送することが可能です。簡単に 2 チャンネル毎のグループに分割でき、それらを本体前面にあるヘッドフォンジャックを通してモニタリングが行えるので、オンセットでの確認に利用できます。

closecaption

クローズドキャプションに対応

記録したビデオやプレイバックしたいビデオにクローズドキャプションを埋め込みたい場合、Ki Pro Ultra はその需要を満たします。

Ki Pro Ultra は入力した SDI 信号の中から CEA-708 を認識し、クローズドキャプションを Apple ProRes で記録したファイルにエンコードします。プレイバックの際には、Ki Pro Ultra の 4 x 3G-SDI 経由で記録したファイルの中のクローズドキャプションを利用できます。

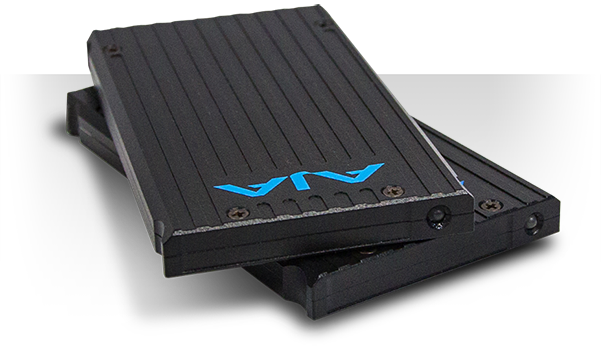

信頼性の高い記録メディア

信頼性の高い記録メディア

Ki Pro Ultra は 堅牢で信頼性の高い AJA Pak SSD メディアに直接キャプチャーを行います。Pak メディアは必要に応じて容量を選択することが可能です。Pak1000 は Ki Pro Ultra に最適な組み合わせで、ProRes HQ で 4K 60p のレコーディングを実現する高速な 1TB の SSD です。Ki Pro Ultra は Pak512 と Pak256 にも対応しており、より低いフレームレートを扱うプロジェクトに適しています。

Ki Pro Ultra には、メディアドライブベイが 2スロット備わっており、素早くメディアの交換を行えます。また、ロールオーバーレコーディングにも対応しており、1枚目のメディアモジュールの容量がいっぱいになったら、2枚目のモジュールに切り替わり、シームレスに収録を継続します。

Pak メディアはオプションの Pak Dock を使用することで、USB 3.0 や Thunderbolt™ でコンピュータと接続でき、高速なデータのやり取りを行えます。

もっと詳しく

pak esata

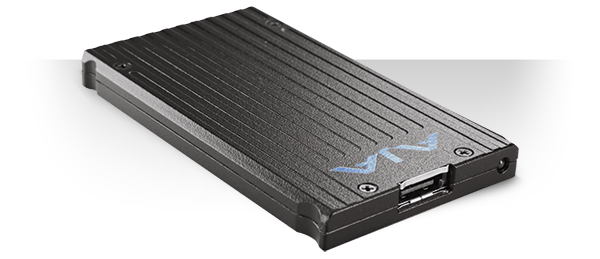

Pak-Adapt-eSATA

Pak-Adapt-eSATA は Pak Media と同じサイズのアダプターです。搭載された eSATA コネクターに、条件付きで RAID もしくはシングルボリュームのストレージを eSATA ケーブル経由で接続し、収録可能なドライブとして利用できます。

2 台の Pak-Adapt-eSATA を 1 台の Ki Pro Ultra に接続することができるので、現場で柔軟性はより向上します。

eSATA 接続では、最大 30fps の 4K 422 HQ に必要な帯域幅を有しています。

認定済みのハードディスクは AJA.com よりご確認いただけます。

もっと詳しく

ProRes® 422 and 444 Recording

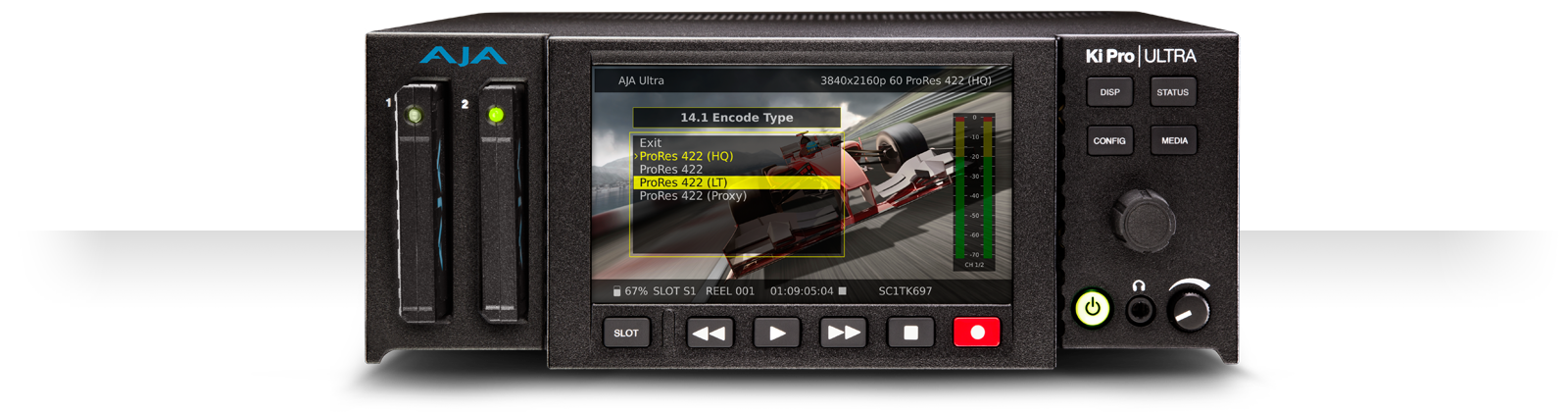

オンスクリーンの直感的な UI を備えた高品質の LCD

Ki Pro Ultra には、素材をありのままにモニタリングするために、高解像度の美しい HD ディスプレイが搭載されています。それは、親しみやすく直感的なメニューシステムのインターフェイスとしても機能します。くっきりと表示される詳細なオーバーレイ UI はオンスクリーンキーボード機能により、パワフルかつシンプルな操作が行えます。これらはすべて、4.8インチの 720p LCD ディスプレイに映しだされます。

この大型の LCD により、オンセット、中継車、ヘリコプター、スタジオで詳細なプレイバックとモニタリングが可能になります。そして、オーバーレイ表示されるメニューは好みに応じて透過度を調整できます。Ki Pro Ultra は作業環境に応じて柔軟な操作を行うために明るさの調整が行えます。

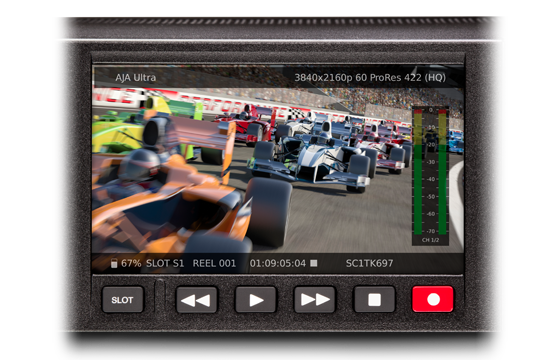

慣れ親しんだ操作性

慣れ親しんだ操作性

テープデッキで誰もが慣れ親しんだ動作で、Ki Pro Ultra を直感的で快適に操作できます。

以前からあるテープデッキのように Ki Pro Ultra は分かりやすい専用の操作ボタン (収録、再生、停止、巻き戻し、早送り) を備えています。これにより、最小限の学習時間で簡単に操作を行えるようになります。

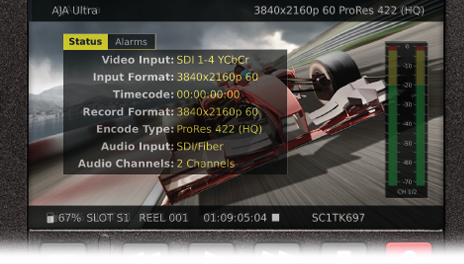

現在のシステムステータスと主要な設定の情報は、内蔵の美しい高解像度 LCD スクリーンに分かりやすく表示されます。追加で操作上の情報が必要な時には STATUS (ステータス) メニューから、収録中でもプレイバック中でもアクセスすることが可能です。

Ki Pro Ultra のオペレーティングシステムは、論理的なメニュー構造をしています。明瞭で理解しやすい言葉で書かれたメニューパラメーターにより、目的の操作に簡単に辿り着くことができます。

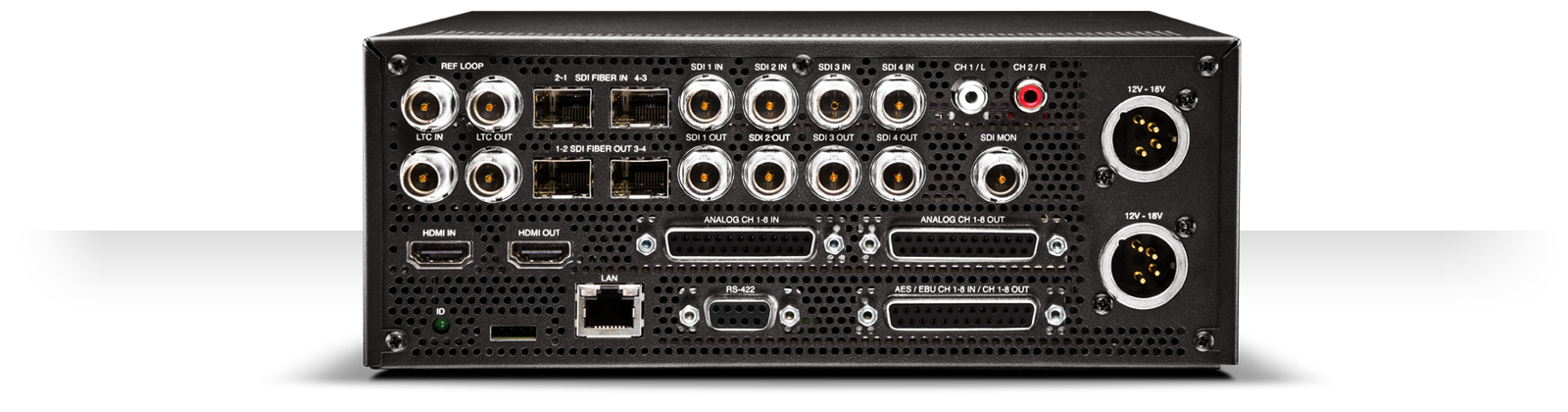

プロ仕様の接続性

プロ仕様の
接続性

Ki Pro Ultra のリアパネルに備わったビデオ用端子とオーディオ用端子は次世代の接続性を実現しています。3G-SDI、Fiber、HDMI による入出力。AES とアナログ XLR バランスドオーディオ。LTC、RS-422、LAN の各端子で接続を行えます。

4K / HD モニタリング

4K / HD モニタリング

Ki Pro Ultra はフル解像度の 4K/Ultra HD と 3G-SDI、Fiber、HDMI による HD を出力可能です。HDMI 接続を行える最新の手頃な価格の Ultra HD モニターを使用して、オンセットでクオリティチェックを行えます。追加の専用 2K/HD-SDI モニター出力からは、一般的な HD-SDI ディスプレイに接続できます。

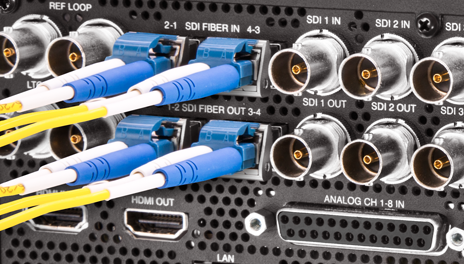

ファイバー接続

ファイバー接続

Ki Pro Ultra はファイバー入出力を完全に統合しており、専用のファイバーネットワーク内にある、ファイバー製品と直接統合を行えます。入出力にファイバーを使用することで、ビデオ信号を最大 10km 転送することが可能です。

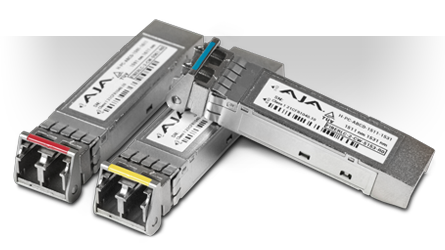

対応するファイバーコネクター

  • Dual LC 3G Fiber Tx SFP AJA - Part # FIBERLC-2-TX
  • Dual LC 3G Fiber Rx SFP AJA - Part # FIBERLC-2-RX
CWDM ファイバーオプション

CWDM ファイバーオプション

複数波長の CWDM SFP からファイバー入出力のオプションを選択できるので、シングルファイバー接続で信号の多重化を行えます。

対応する CWDM オプション

  • Dual TX 1271/1291
  • Dual TX 1351/1371
  • Dual TX 1431/1451
  • Dual TX 1511/1531
  • Dual TX 1551/1571
  • Dual TX 1311/1331
  • Dual TX 1391/1411
  • Dual TX 1471/1491
  • Dual TX 1591/1611

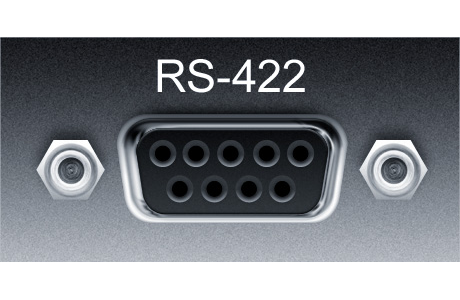

RS-422 コントロール

RS-422 コントロール

RS-422 により対応する編集システムと外部コントローラーに Ki Pro Ultra を簡単に統合することが可能です。従来通りの VTR 機能をいくつか実現できます。対応する編集機で Ki Pro Ultra の直接操作が行えます。

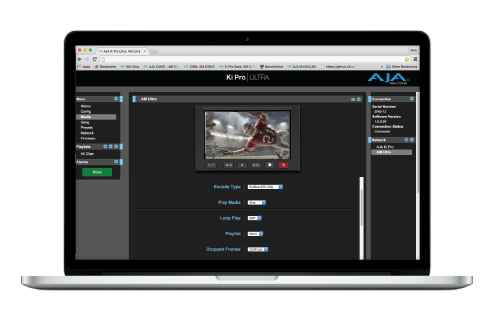

リモートによる設定と操作

リモートによる設定と操作

Ki Pro Ultra は中継車や機材室で先進的なリモートコントロールと設定を行うのに相応しい機能を備えています。 標準的な Ethernet LAN で接続されたホストコンピュータ上のウェブブラウザで、Ki Pro Ultra のパラメーターの設定、クリップの選択、転送の制御を行うことができます。ホストコンピュータに特殊なソフトウェアを追加でインストールする必要はありません。1つのウェブインターフェイスから複数の Ki Pro Ultra の操作が可能なので、マルチカメラ収録向けのソリューションとして最適です。

1612-340-cameo data-calc2

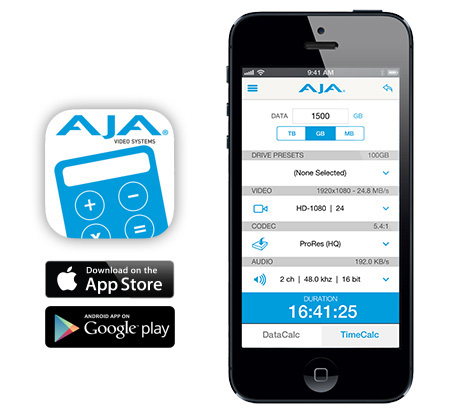

AJA Data Calc

デジタイズの前に必要なストレージ容量を計算することで、チームの作業を軌道に乗せます。

OS X 向けの Gatekeeper の認証を獲得しています。

注記:AJA Data Rate Calculator は、すべての KONA カード、Io Express および Io HD のシステム インストールの一部として提供されています。

Mac 版をダウンロード

Windows 版をダウンロード

iOS 版をダウンロード

Android 版をダウンロード

New の記載がある機能は 2017 年 4 月 14 に公開されたファームウェアバージョン v2.2 よりご使用いただけます。

技術仕様

技術仕様

ビデオフォーマット

  • (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (4K) 4096 x 2160PsF 23.98, 24, 25, 29.97*
  • (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (UltraHD) 3840 x 2160PsF 23.98, 24, 25, 29.97*
  • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1080i 25, 29.97, 30
  • (HD) 1080PsF 23.98, 24, 25**, 29.97**
  • (HD) 720p 50, 59.94, 60
  • *注 : 1.5G-SDI x 4、10-bit 4:2:2 YCbCr、4 分割 (スクエアディビジョン) のみ
  • **注 : 25 と 29.97 で収録するには、レコードタイプに PsF を選択する必要があります。

対応コーデック

  • Apple ProRes 4444, 4K/UltraHD/2K/HD の最大フレームレートは 30 fps
  • Apple ProRes 422 (HQ)
  • Apple ProRes 422
  • Apple ProRes 422 (LT)
  • Apple ProRes 422 (Proxy)
  • Avid DNxHD HQX (220x)*
  • Avid DNxHD SQ (145)*
  • Avid DNxHD LB (36)**
  • *注 : Avid DNxHD は 1080 および 720 解像度のみ対応です。
  • **注 : Avid DNxHD 36 は 1080p のみ対応です。

収録時間の目安

対応コーデックコンテナ

  • Apple ProRes .MOV
  • AVID DNX MXF または .MOV

記録メディア

  • 2 スロット、 AJA Pak SSD メディア Pak256, Pak512, Pak1000*
  • Pak-Adapt-eSATA**, Pak-Adapt-CFast**
  • *注 : 4K/UltraHD 50, 59.94, 60 ProRes 422 (HQ) で収録するには正規の AJA Pak1000 メディアを使用する必要があります。
  • **注 : AJA が認定するメディアのみ

デジタルビデオ入力

  • 3G-SDI x 4, SMPTE-292/296/424, 10-bit (12-bit 入力対応)
  • Fiber LC* x 4, 3G-SDI, SMPTE-297, 10-bit
  • 4K/UltraHD 4:2:2 または 4:4:4 (BNC x 4 または Fiber LC*)
  • Dual Link 4:2:2, 4:4:4 (BNC x 2 または Fiber LC*)
  • Single Link 4:2:2, 4:4:4 (BNC x 1 または Fiber LC*)
  • HDMI 標準 Type A コネクター x 1
  • HDMI v2.0, YCbCr, 4:2:0 (4K/UltraHD 50, 59.94, 60 のみ)
  • HDMI v1.4b, RGB または YCbCr
  • *注 : オプションの SFP モジュール

デジタルビデオ出力

  • 3G-SDI x 4, SMPTE-292/296/424, 10-bit
  • Fiber LC* x 4, 3G-SDI, SMPTE-297, 10-bit
  • 4K/UltraHD 4:2:2 または 4:4:4 (BNC x 4 または Fiber LC*)
  • Dual Link 4:2:2, 4:4:4 (BNC x 2 または Fiber LC*)
  • Single Link 4:2:2, 4:4:4 (BNC x 1 または Fiber LC*)
  • HDMI 標準 Type A コネクター x 1
  • HDMI v2.0, YCbCr, 4:2:0 (4K/UltraHD 50, 59.94, 60 のみ)
  • HDMI v1.4b, RGB または YCbCr
  • *注 : オプションの SFP モジュール

デジタルオーディオ入力

  • 16 チャンネル, 24-bit SDI/Fiber エンベデッドオーディオ, サンプルレート 48kHz, 同期
  • 8 チャンネル, 24-bit HDMI エンベデッドオーディオ, サンプルレート 48kHz, 同期
  • 8 チャンネル, AES/EBU (DB-25 TASCAM ピンアウト経由 x 1/2)

アナログオーディオ入力

  • 8 チャンネル, 24-bit A/D アナログオーディオ, サンプルレート 48kHz (DB-25 TASCAM ピンアウト x 1)
  • +24dBu フルスケールデジタル
  • 周波数応答 +/- 0.2dB 20Hz から 20kHz

デジタルオーディオ出力

  • 16 チャンネル, 24-bit SDI/Fiber エンベデッドオーディオ, サンプルレート 48kHz, 同期
  • 8 チャンネル, 24-bit HDMI エンベデッドオーディオ, サンプルレート 48kHz, 同期
  • 8 チャンネル, AES/EBU (1/2 x DB-25 TASCAM ピンアウト経由)

アナログオーディオ出力

  • ボリュームコントロール付きステレオアンバランスドヘッドフォンジャック (3.5mm ジャック x 1)
  • 8 チャンネル、24-bit D/A アナログオーディオ、48kHz サンプルレート (DB-25 TASCAM ピンアウト x 1)
  • 2 チャンネル アンバランスド RCA コネクター x 2

タイムコード

  • SDI RP188/SMPTE 12M (SDI BNC 経由)
  • LTC 入力 (BNC x 1)
  • LTC 出力 (BNC x 1)

リファレンス入力

  • 外部リファレンス (BNC × 2)
  • ルーピング、無終端
  • ブラックバーストまたは 3 値シンク

ネットワークインターフェイス

  • 10/100/1000 Ethernet (RJ-45)
  • REST を用いたリモートコントロールのためのウェブサーバー
  • ウェブインターフェイス経由のビデオコンフィデンスモニター
  • DATA-LAN モードのウェブインターフェイス経由でクリップのアップロードとダウンロード
  • ウェブインターフェイス経由で設定と転送のコントロール

マシンコントロール

  • RS-422、DE-9 メス端子、Sony 9 ピン プロトコル
  • 9 ピン D コネクタのピン配列 (下表):
1 GND
2 TX-
3 RX+
4 GND
5 No Collection
6 GND
7 TX+
8 RX-
9 GND
Shell GND

ユーザーインターフェイス

  • ロータリーセレクションノブ
  • 専用の転送コントロールボタンとメニューボタン (バックライト付き)
  • ビデオモニターとメニュー/ステータスをオーバーレイ表示できる 1280 x 720 TFT LCD ディスプレイ

クローズドキャプションサポート

  • CEA 708, CEA 608

ファイルシステムサポート

  • HFS+, exFAT

サイズ

  • 219.46mm x 237.24mm x 84.08mm (8.64 インチ x 9.34 インチ x 3.31 インチ)

重量

  • 2.6 kg (5.6 lbs)

電源

  • デュアルリダンダント 最大電流 5.4 A、通常電力 35-60 W、最大電力 65 W
    • AC : 120-240 V 50/60Hz (AC アダプター)
    • DC : 12-18 V 4 ピン XLR (シャーシー)

動作環境

  • 動作温度 : 0℃ から 40℃
  • 動作湿度 : 10% から 90% (結露なきこと)
  • 動作高度 : 3,000m 未満
  • 保存温度 (電源オフ) : -40℃ から 60℃

付属品

  • 本体用電源アダプタ (Ki Pro Ultra 専用) + 電源ケーブル x 各 1
  • ハンドルパーツ
  • フットパーツ
  • BNC ターミネータ (終端器) x 1
  • 保証書

オプション

オプション

Ki Pro Ultra は編集しやすい 4K、Ultra HD、2K、または HD の Apple ProRes® ファイルを AJA Pak SSD メディアに直接収録します。Ki Pro Ultra から Pak メディアを取り外し、AJA Pak Dock に接続することで、Thunderbolt™ もしくは USB 3.0 経由でコンピュータに直接接続を行えます。Apple ProRes® ファイルを高速に転送できるので、即座にノンリニア編集を始めることができます。

options cameos block1

AJA Pak Dock

外付けの Pak Dock には Thunderbolt™ と USB 3.0 コネクターが搭載されているので、Pak メディアからホストコンピュータへ高速な転送を行うことができます。

options cameos block2

Pak メディア

Ki Pro Ultra は 堅牢で信頼性の高い AJA Pak SSD メディアに直接キャプチャーを行います。Pak メディアは必要に応じて容量を選択することが可能です。Pak1000 は Ki Pro Ultra に最適な組み合わせで、ProRes HQ で 4K 60p のレコーディングを実現する高速な 1TB の SSD です。Ki Pro Ultra は Pak512 と Pak256 にも対応しており、より低いフレームレートを扱うプロジェクトに適しています。

もっと詳しく

pak adapt esata options

Pak-Adapt-eSATA

Pak-Adapt-eSATA は Pak Media と同じサイズのアダプターです。搭載された eSATA コネクターに、条件付きで RAID もしくはシングルボリュームのストレージを eSATA ケーブル経由で接続し、収録可能なドライブとして利用できます。

2 台の Pak-Adapt-eSATA を 1 台の Ki Pro Ultra に接続することができるので、現場で柔軟性はより向上します。

eSATA 接続では、最大 30fps の 4K 422 HQ に必要な帯域幅を有しています。

もっと詳しく

pak adapt cfast options

Pak-Adapt-CFast

Pak-Adapt-CFast を使用すると、動作保証された CFast カードを Ki Pro Ultra で使用できるようになります。CFast カードへ Apple ProRes® ファイルのレコードや転送を可能にします。

もっと詳しく

kpu shelf options

KPU-Shelf

Ki Pro Ultra は占有面積が小さいため卓上で使用することも、KPU-Shelf を追加して 2台を横並びに据えてラックマウントに組み込むことも可能です。

kpu-power-supply

2 つ目の KPU-Power-Supply (オプション)

Ki Pro Ultra は 2 系統の入力電源を使用することで、撮影現場での電源の冗長化に対応します。単純に 2 台の AC アダプターを接続するだけで、一方の電源が落ちてしまった時でも、もう一方の電源は自動的に電力を供給します。

kpu lc fiber

ファイバー接続

Ki Pro Ultra はファイバー入出力を完全に統合しており、専用のファイバーネットワーク内にある、ファイバー製品と直接統合を行えます。入出力にファイバーを使用することで、ビデオ信号を最大 10km 転送することが可能です。

対応するファイバーコネクター

  • Dual LC 3G Fiber Tx SFP AJA - Part # FIBERLC-2-TX
  • Dual LC 3G Fiber Rx SFP AJA - Part # FIBERLC-2-RX
kpu cwdm sfp

CWDM ファイバーオプション

複数波長の CWDM SFP からファイバー入出力のオプションを選択できるので、シングルファイバー接続で信号の多重化を行えます。

対応する CWDM オプション

  • Dual TX 1271/1291
  • Dual TX 1311/1331
  • Dual TX 1351/1371
  • Dual TX 1391/1411
  • Dual TX 1431/1451
  • Dual TX 1471/1491
  • Dual TX 1511/1531
  • Dual TX 1591/1611
  • Dual TX 1551/1571
